4. Системы воздушного отопления.
4.1. Область применения воздушного отопления.
Воздушное отопление рекомендуется применять в производственных, общественных и административно—бытовых помещениях при рециркуляции воздуха или совмещении с системами общеобменной приточной вентиляции и кондиционирования воздуха. В помещениях категорий А и Б следует проектировать воздушное отопление без рециркуляции.
Отопление может осуществляться децентрализованными или центральными системами воздушного отопления. В децентрализованных системах воздушного отопления нагрев внутреннего воздуха и циркуляция его в помещении обеспечиваются воздушно—отопительными агрегатами (см. прил. XI). В отапливаемом помещении следует устанавливать не менее двух агрегатов. Отопление агрегатами используется в тех случаях, когда отсутствует приточная вентиляция или расход приточного воздуха незначителен.
Воздушно—отопительные агрегаты предназначены для отопления помещений категорий В, Г и Д. При этом необходимо соблюдать требования СНиП 2.04.05—86 о возможности рециркуляции воздуха в зависимости от вида вредностей, поступающих в воздух помещений.
Основные расчетные показатели воздушно—отопительных агрегатов приведены в табл. 4.1.1.
Воздушное отопление агрегатами целесообразно осуществлять по одной из двух схем: путем подачи воздуха сверху наклонными струями в направлении рабочей зоны (рис. 4.1.1, а) или путем подачи воздуха выше рабочей зоны горизонтальными струями («сосредоточенная' подача»), когда рабочие места находятся в зоне обратного потока воздуха (рис. 4.1.1, б). Рекомендуется применять наклонную подачу воздуха, при которой более эффективно используется номинальная теплопроизводительность агрегатов.

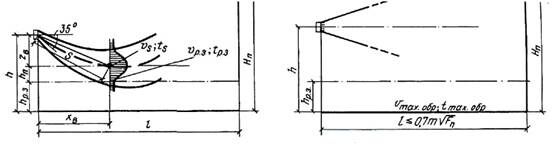

Рис. 4.1.1. Схемы подачи воздуха наклонными (в) я горизонтальными струями (б)
Рекомендуемые материалы
Сосредоточенная подача применяется в тех случаях, когда при наклонной подаче не удается обеспечить нормируемые параметры воздуха рабочей зоны или когда номинальная теплопроизводительность агрегатов при наклонной подаче используется меньше, чем при сосредоточенной.

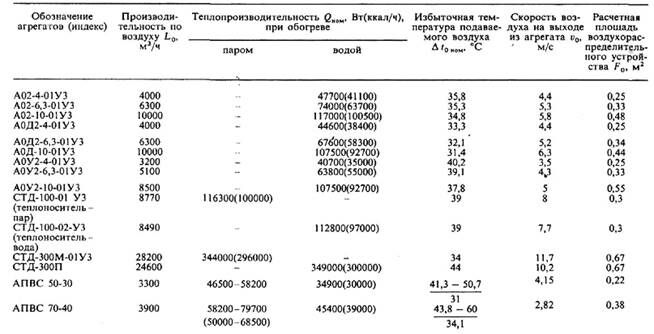

ТАБЛИЦА 4.1.1
ОСНОВНЫЕ РАСЧЕТНЫЕ ПОКАЗАТЕЛИ ВОЗДУШНО—ОТОПИТЕЛЬНЫХ АГРЕГАТОВ
Примечания: 1. Агрегаты А0Д2 и А0У2 в настоящее время не выпускаются. 2. Агрегаты СТД—10О—О2—УЗ и АПВС намечено заменить воздушно—отопительными агрегатами А02. 3. Для агрегатов АПВС и АПВ приведена избыточная температура воздуха при обогреве паром (в числителе), при обогреве водой (в знаменателе). 4. Для агрегатов АПВ 280—190 в числителе приведены скорость воздуха на выходе из агрегата и расчетная площадь воздухораспределительных устройств, изготовляемых предприятием УВД Днепропетровской обл., в знаменателе — изготовляемых в Псковской обл.
