Диодный модулятор

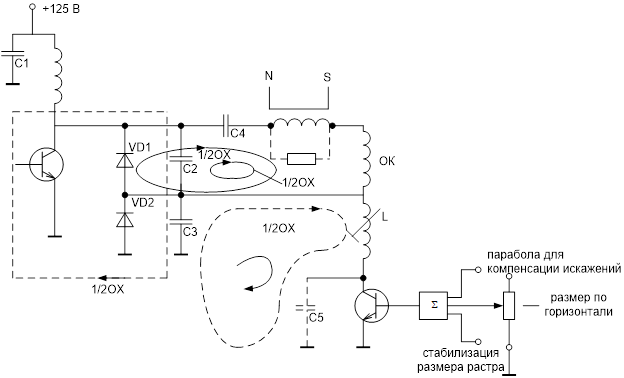

Диодный модулятор:

    В первую половину прямого хода энергия накопленная в строчных катушках создаёт линейно уменьшающийся ток отклонения при этом С4 подзаряжается к моменту прихода лучей в середине экрана, когда ток равен нулю открывается транзистор строчный и к этому моменту вся энергия накоплена в С4 .Вторая половина прямого хода С4 разряжается через открытый транзистор строчный и через диод VD2 перемещает луч по середине экрана до правой части экрана – энергия накапливается в строчных катушках. В момент закрывания транзистора на коллекторе формируется импульс обратного хода, он образуется в результате колебательного процесса в колебательном контуре, образованный индуктивностью строчных катушек и С2 . Как правило ёмкость С3 >> C2  и она не оказывает влияния на колебательный процесс, при этом требуемую длительность обеспечивает конденсатор С2 . Для формирования размера по горизонтали, а также коррекции геометрических искажений по вертикали в выходном каскаде добавляется дополнительный контур из С3 , С5 и L. Во время первой половины обратного хода С2 подзаряжается током строчных катушек и током первичной обмотки ТДКС. При этом С3 заряжается током первичной обмотки ТВС и током дополнительного контура. Ток первичной обмотки является источником энергии  поступающей в выходной каскад каждый период во время обратного хода. В тоже время С3 подзаряжается от С5 ёмкость которая выбирается на много больше ёмкости С3 , при этом амплитуда импульса напряжения на конденсаторе С3 пропорциональна величине зарядного тока, большую часть которого составляет ток дополнительного контура. В середине обратного хода синусоидальный импульс достигает максимума и этот импульс является суммой напряжений на конденсаторе С2 и С3 . Во время второй половины обратного хода С2 и С3 разряжаются при этом С2 разряжаясь создаёт ток отклонения, а С3 подзаряжает конденсатор С5 , т.е. меняя ток дополнительного контура можно менять и напряжение на конденсаторе С2 , тем самым размер по горизонтали.
