Принцип передачи дискретных сигналов

РАЗДЕЛ 1

Принцип передачи дискретных сигналов

Тема 1.1 Построение сетей передачи дискретной информации

Виды сетей, их назначение. Сети Гентекс, Телекс, абонентского телеграфирования, общего пользования, передачи данных, РОСПАК, электронная почта, ИНТЕРНЕТ.

Виды сетей передачи дискретной информации, их назначение

Дискретными называются сообщения, составленные из букв, цифр, символов, языков программирования, команд, знаков препинания. Такие сообщения составляются из заранее составленного небольшого набора элементов письменной речи – знаков. В отличие от дискретных, непрерывные сообщения (речь, музыка, телевидение) складываются из  элементов, которые могут принимать любое количество значений. Для передачи дискретных сообщений используются следующие виды электросвязи: телеграфная связь, передача данных, факсимильная связь и электронная почта. Все эти виды объединяются общим признаком – документальностью.

Телеграфные аппараты, каналы телеграфной связи и коммутационные устройства образуют общий комплекс, называемый сетью телеграфной связи, которая состоит из:

1) сети общего пользования, абонентами которой являются государственные учреждения, предприятия и население. Оконечными пунктами являются городские отделения связи (ГОС) и районные узлы связи (РУС).

2)  сети абонентского телеграфирования, обеспечивающей передачу информации между предприятиями, имеющие большой объем документальной информации.

3) Междугородние сети общего пользования и абонентского телеграфа.

Рекомендуемые материалы

Передача данных (ПД) – вид электросвязи, передающий информацию для обработки ЭВМ, а также информацию, обработанную ЭВМ. Для обслуживания нескольких пользователей, соединенных  с ЭВМ каналами передачи данных, организованы сети передачи данных. При этом средства передачи данных и приема информации устанавливаются непосредственно у абонентов. Комплекс устройств в передачи, приема и обработки данных получил название абонентского пункта передачи данных - АППД.

   Другой разновидностью средств передачи данных являются мультиплексоры, которые представляют собой устройства сопряжения между ЭВМ и каналами ПД. К мультиплексору подключаются несколько каналов от различных пользователей, имеющих возможность одновременного доступа к машине. Мультиплексор используется для межмашинного обмена информации, т.е. для связи и взаимодействия двух ЭВМ. В отличие от абонентских пунктов мультиплексоры работают по постоянно закрепленным каналам с фиксированным направлением связи. Мультиплексоры передают большие объемы информации, скорость их работы велика, ввод и вывод информации производится без записи на бумажный носитель. При передаче время лимитировано, т.к. требуется  обеспечить высокую безошибочность.

При факсимильной связи осуществляется передача любых неподвижных изображений по каналам электросвязи. В отличие от телеграфной связи, в факсимильной связи передается не содержание, а изображение документа.

Электронная почта – вид документальной связи, осуществляющий передачу информации по каналам телефонной сети. Передача осуществляется под управлением ЭВМ, которая обеспечивает сбор, обработку, временное хранение и выдачу информации. Электронная почта позволяет передавать и воспроизводить текстовые и графические сообщения факсимильными  методами, т.е. без их ручного повторного набора на клавиатуре, а также позволяет ускорить деловую переписку.

   ТЕЛЕФАКС – абонентская служба факсимильной связи, абонентские установки которой расположены непосредственно у пользователя.

   БЮРОФАКС – факсимильная система общего пользования, имеющая оконечные установки в отделениях связи.

    ТЕЛЕТЕКСТ – система передачи документов с помощью обычных оконечных установок передачи данных.

Существует еще несколько разновидностей сетей.

     СЕТЬ ИНТЕРНЕТ – глобальная международная компьютерная  «сеть – сетей», которая позволяет компьютерам обмениваться услугами и информацией.

     СЕТЬ ТЕЛЕКС - сеть международного абонентского  телеграфа, по которой передаются телеграммы, и организуются  телеграфные переговоры между абонентами страны.

    СЕТЬ ГЕНТЕКС - международная сеть телеграфной связи общего пользования стран Европы.

Характеристика общегосударственной системы телеграфной связи (ОГСТС)

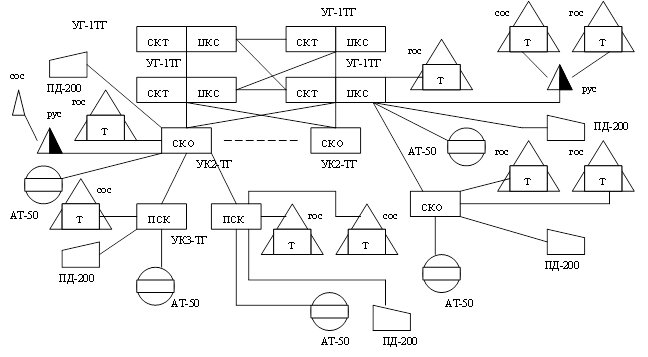

Рисунок. Схема построения телеграфной сети

ОГСТС – трехуровневая и строится по радиально-узловому принципу. На каждой из уровней имеются узлы коммутации (УК) трех классов. В качестве узлов первого класса (УК-1) используются уже существующие главные узлы (ГУ). Как УК-1, так и ГУ используются в качестве транзитных для всех сетей телеграфной связи. Они связаны между собой по принципу «каждый с каждым».

На УК-1  устанавливаются транзитные станции коммутации каналов (СКТ) и центры  коммутации сообщений (ЦКС), на ГУ установлены транзитно-оконечные станции коммутации каналов (СКТО).

Станция СКТ служит для транзитного соединения абонентов (АТ–50) и абонентских установок передачи данных (ПД –200).

В каждый узел УК-1 включаются узлы  УК–2 и УК –3, расположенные  на его территории. Каждый узел   УК–2 имеет связь не менее чем с двумя  УК–1 или ГУ. Прямая связь между узлами УК-2 организуются при достаточном тяготении.  В узлах УК–2 устанавливаются оконечные станции  коммутации каналов (СКО), которые обеспечивают обработку на сетях  абонентского телеграфа АТ, ПД и передачи сообщений ПС. На узлах  УК–3 устанавливается подстанция коммутации  каналов (ПСК), которая концентрирует нагрузку от сельских отделений связи (СОС), не загруженных   ГОС, а также от абонентов АТ и ПД своей территории.

    По сети прямых соединений (ПС) телеграммы передаются автоматизированным способом, для чего предварительно заготавливаются на перфоленте. Чтобы передать телеграмму оператор вызывает КС, с помощью номеронабирателя вызывного прибора передает номер вызываемого абонента, обменивается автоответами, вставляет заготовленную перфоленту в трансмиттер и передает телеграмму.

Нумерация

На телеграфных сетях применяется закрытая система нумерации с шестизначным номером, не зависящая от маршрута установления соединения. Нумерация имеет вид АBCXXX, где ABC – код зоны нумерации телеграфной связи,  ХХХ  – номер оконечного пункта (ГОС (городское отделение связи) или РУС (районный узел связи)). АВС присваиваются номера от 101-599 (для Белгорода 156, Оренбурга 144). Для срочных вызовов первая цифра номера станции увеличивается на 5. Например, для Белгорода в седьмое отделение связи  набирается : 656-007.

ГОС присваиваются номера  001- 499. РУС присваиваются номера 500-599. Центральным предприятиям связи, не имеющим номеров, присваивается номер 000.

Вопросы для самоконтроля

1. В чем отличие дискретного  и непрерывного сообщений?

Если Вам понравилась эта лекция, то понравится и эта - 26 Примеры ГЭЭ.

2. Перечислите виды документальной электросвязи.

3. Назначение электронной почты.

4. Перечислите средства передачи данных.

5. В чем отличие сети Телекс и Гентекс?

6. Дать характеристику общегосударственной системы телеграфной связи

7. Какая система нумерации используется на телеграфных сетях?
