Факсимильная связь
РАЗДЕЛ 3
Факсимильная связь
Тема 3.1 Принцип факсимильной передачи
Структурная схема факсимильной связи
Основы факсимильной связи
Факсимильная связь-это вид электросвязи, при которой осуществляется передача и воспроизведение неподвижных изображений. Изображение, подлежащее передаче, называется оригиналом. Изображение, полученное в результате передачи, называется копией. Оригинал и копия фиксируются на бумаге или фотоплёнке, т.е. являются документами. При факсимильной связи передаётся не содержание, а изображение сообщения. Копия считается хорошей, если при визуальном рассмотрении она не отличается от оригинала.
В состав оборудования факсимильной связи входят:
- оконечные передатчики и приёмники – факсимильные аппараты;
Рекомендуемые материалы
- каналы факсимильной связи;
- контрольно-измерительное и другое вспомогательное оборудование.
Коммутационное устройство в факсимильной связи практически не используется.
Факсимильные аппараты классифицируются:
1) по цветности:
- чёрно-белые;
- цветные.
2) по характеру изображения:
- штриховые;
- полутоновые.
Штриховые изображения состоят из чёрных и белых участков. В полутоновых изображениях присутствуют промежуточные градации – светлые, серые, тёмные и т.д.
3) по назначению:
- факсимильные аппараты со временем передачи страницы формата А4 по телефонной сети в пределах 6 минут;
- факсимильные аппараты, обеспечивающие передачу в указанных условиях в пределах 3-х минут;
- факсимильные аппараты, использующие средства цифровой обработки сигналов, обеспечивающие время передачи менее 1 минуты;
- факсимильные аппараты, предназначенные для использования на сетях передачи данных, а также на телефонной сети.
Количественные характеристики изображений
Физической основой факсимильной связи, наряду с электросвязью, является оптика. Видимый свет представляет собой электромагнитные колебания с длиной волны 0,4 – 0,76 мкм в относительно узком участке спектра. Светооптические системы характеризуются следующими параметрами:
- силой света - пространственная плотность, создаваемая источником светового потока:
I=dF/dW 1кандела (Кд) =1 люмен /1 меридиан,
где dF- световой поток излучателя
dW- телесный угол, в котором распространяется излучение .
- яркость светящейся поверхности – определяет соотношение силы света, создаваемой поверхностью излучения к площади этой поверхности в перпендикулярном к ней направлении:
B=dI/dS 1 кд/кв.м
- освещённость – отношение светового потока к освещаемой им площади:
E=dF/dS 1 люкс=1 люмен/1 кв.м
- оптическая плотность участка изображения – степень почернения этого участка.
- количество градаций полутонов - определяется как число отдельно различимых на изображении значений оптических плотностей от, самых светлых до самых тёмных. На полутоновых изображениях число градаций может достигать 15, для штриховых изображений число градаций всегда 2.
- контрастность изображения характеризуется соотношением максимальных и минимальных оптических плотностей в пределах данного изображения.
- разрешающая способность - отражает наличие в изображении мелких деталей тонких линий, резкость переходов от белых участков к чёрным и наоборот.
Количественно разрешающая способность определяется максимальным числом тонких магнитных линий или штрихов, приходящихся на 1 мм длины изображения, которые не сливаются при рассматривании. Различают разрешающую способность по горизонтали, для вертикально нанесённых штрихов и по вертикали, для горизонтально нанесённых штрихов. Эти значения могут не совпадать.
Структурная схема факсимильной связи
Изображения, подлежащие передаче, наносятся на специальный бланк определённого размера. Вся площадь оригинала разбивается на отдельные элементарные площадки с помощью светового пятна требуемого размера – развёртывающего элемента.

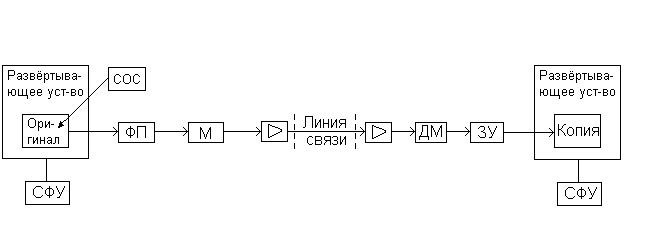

Рисунок. Структурная схема факсимильной связи
Пятно формируется светооптической системой, содержащей источник света и оптическое устройство. Перемещение пятна о поверхности оригинала осуществляется устройством развёртки. Часть светового потока развёртывающего элемента, падающего на элементарную площадку оригинала, отражается. Величина отражённого светового потока зависит от яркости элементарной площадки оригинала. Чем светлее элементарная площадка, тем больше отражённый световой поток. Последний поступает на фотоэлектрический преобразователь, где происходит преобразование этого потока в факсимильный видеосигнал (последовательность элементарных сигналов, отражающих оригинал). Видеосигнал поступает на устройство преобразования сигнала, усиливается и с помощью амплитудной или частотной модуляции преобразуется в линейный факсимильный сигнал, который передаётся в канал связи. В приёмной части происходит обратное преобразование линейного сигнала в исходный видеосигнал (демодуляция). Далее факсимильный видеосигнал поступает в устройство записи, где происходит синтез копии – составляющие видеосигнала путём элетрооптического преобразования превращаются в оптические плотности элементарных площадок, из которых складывается полное изображение. Для правильного воспроизведения изображения на приеме необходимо, чтобы устройство выделения элементарных площадок изображения на оригинал и устройство записи этих площадок на копии двигались с одинаковой скоростью (синхронно) и начало развертки у них совпадало (синфазно). Это обеспечивается устройствами синхронизации и фазирования.
