Обратная связь в усилителях

Обратная связь в усилителях.

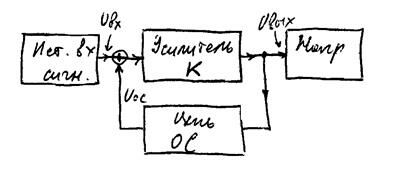

Обратная связь – это явление передачи части энергии с выхода усилителя на его вход.

Цепь, по которой осуществляется передача энергии, называется целью ОС. Она обычно выполняется в виде пассивного линейного четырехполюсника с коэф. передачи :

ОС, охватывающая один или несколько каскадов, У называется местной ОС.

Цепь ОС вместе с частью усилителя, которую она схватывает, называется петлей ОС.

ПОС: Если  находится точно в фазе с , то сигнал на входе усилителя увеличивается, и, как следствие, увеличивается . Сл-но,

ООС: Если  находится точно в противофазе с , то сигнал на входе уменьшается, и, как следствие, уменьшается .

Если  и , то это комплексная ОС.

Рекомендуемые материалы

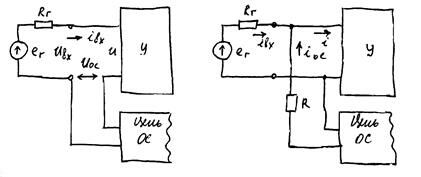

В зависимости от способа подачи сигнала ОС на вход различают:

- последовательную ОС  (источник входного сигнала – вход усилителя – выход цепи ОС соединены последовательно)

- параллельную ОС (выход цепи ОС включен параллельно источнику входного сигнала).

При последовательной ОС происходит сложение напряжений, а при параллельной ОС – сложение токов, сл-но,  и .

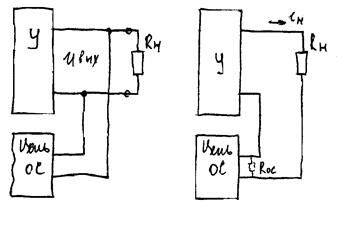

По способу снятия ОС с выхода усилителя различают:

- ОС по току , (вых. цепи ОС последовательно с );

Рекомендация для Вас - Проведение патопсихологического исследования и подготовка заключения.

- ОС по напряжению , (выход цепи ).;

- Комбинированная ОС;

1. В режиме КЗ по напряжению исчезает, а по току сохраняется;

2. В режиме XX ОС по напряжению сохраняется, а по току исчезает;

Это два правила экспериментального определения типа ОС по способу снятия.
