Передачи с цилиндрическими и коническими катками
29. Передачи с цилиндрическими и коническими катками. Сила нажатия тел качения. Передаточные отношения.
Во фрикционной передаче с гладкими цилиндрическими катками , где F – окружная сила; f – коэффициент трения; b - коэффициент сцепления.
,
x -коэффициент, учитывающий скольжение; x= 0,95…0,995.

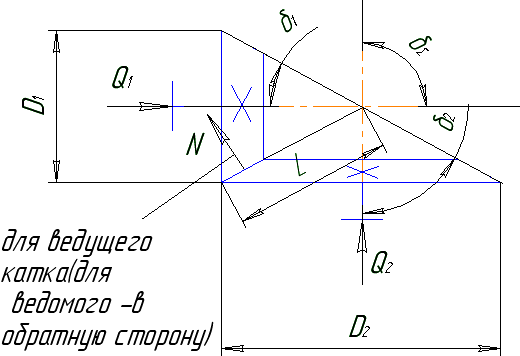

Для передачи движения между валами с пересекающимися осями используют коническую фрикционную передачу. Угол между осями валов может быть различным, чаще всего он равен 900: .
Без учета проскальзывания передаточное отношение .
.
Рекомендуемые материалы
Необходимая величина сил прижатия катков определяется из выражений:
Люди также интересуются этой лекцией: 10 Принципы организации и осуществления государственной власти, демократическое государство и республиканская форма правления.
С увеличением передаточного числа уменьшается Q1 и увеличивается Q2, поэтому в понижающих передачах нажимное устройство надо устанавливать на ведущем валу.
Примером применения фрикционных передач с постоянным передаточным числом являются конусные и цилиндрические реверсивные передачи винтовых прессов.
Передача имеет два ведущих конуса, сцепляемых с ведомым конусом осевым перемещением вала. Ведомый вал, связанный с винтом, получает то левое, то правое вращение. А винт совершает рабочий и обратный ход.
Материал конусов – чугун, поверхность ведомого конуса покрывается кожаной лентой, прорезиненной тканью. Обод ведомого конуса иногда делают из текстолита.
Часто фрикционные передачи применяют в приборостроении. Они имеют пружинное поджатие, малую ширину поясков контакта или начальным касанием точки.
