Однопороговые компараторы
Однопороговые компараторы.
Для однопороговых компараторов характерно следующее: Кu0 очень большое. Бывают без ОС и с положительной ОС. Для этой ОС β ≤ 1/ Кu0.
Uвх = Uэm, где Uэm – направление срабатывания, Uэm > 0.

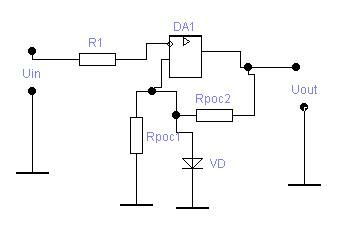

Компаратор с ПОС.
Однопороговое устройство сравнения 2-х напряжений.
Рекомендуемые материалы
Двупороговые схемы сравнения (регенартивные или гистерезисные схемы).
У этих компараторов ПФ неоднозначно. Эти схемы обязательно должны охватываться цепью ПОС с β≥1/ Кu0.
Uвх = 0, Uвхн = (Uвыхmax×Rпос)/(Rпос1+Rпос2).
Uвх = Uвхн => - Uвыхmax => Uвхн = (- Uвыхmax×Rпос)/(Rпос1+Rпос2).
Uср = ( Uвыхmax×Rпос)/(Rпос1+Rпос2).
U отп = (-Uвыхmax×Rпос)/(Rпос1+Rпос2).
У этого компаратора харктеристика симметричная. Для полячения различных Uср и Uотп применяют несимметричные компараторы.
У компараторов на ОУ очень маленькое быстродействие. В большинстве случаев используют интегральные компараторы. Быстродействие характеризуется временем восстановления. Оно разбивается на 2 интервала: время задержки и время нарастания.
Если Вам понравилась эта лекция, то понравится и эта - Часть 40.
tзад => Uвых = const (tзад > tнар).
СА521 – отечественные схемы интегральных компараторов (521 СА1, 521 СА2, 521 СА3).
LM306 (311,393).
NE527.
TL 372.
Компараторы на ОУ используются только тогда, когда необходимо получить большую точность сравнения при медленно изменяющемся сигнале.
