Релейные импульсные стабилизаторы
Релейные импульсные стабилизаторы

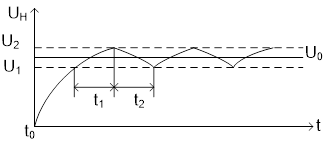

Временная диаграмма схемы:
Если
, то кривые заряда (*) можно заменить на линейные.
, где
Рекомендуемые материалы
Чем выше RH, тем выше Т. Чем ниже RH, тем ниже Т и выше f – это является недостатком импульсного стабилизатора.
В этой схеме большие токи зарядки. Для уменьшения Iзар используют схему:
При Lдросселя>>Lкрит ток транзистора: IЭVT=IH
Включение дросселя приводит к увеличению пульсаций в нагрузке.
Дроссель L и С образуют ФНЧ, который называют инерционным звеном. Эти звенья вызывают запоздание в системе регулирования.
Преобразователи постоянного напряжения в постоянное

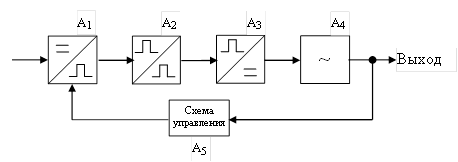

Схема преобразования постоянного напряжения в постоянное
Эта схема включает:
А1 – инвертор, преобразование постоянное U в импульсное
А2 – масштабный преобразователь, преобразование импульсное U с одними параметрами в импульсное U с другими параметрами (чаще всего используют трансформаторы).
А3 – выпрямитель, преобразований импульсное U в постоянное.
Вам также может быть полезна лекция "1.1 Источники бесперебойного питания".
А4 –ФНЧ – уменьшает пульсацию U на выходе преобразователя.
А5 – схема управления, которая осуществляет регулировку выходного U, его стабилизацию, защиту преобразователя по U и I, защиту сети от пульсаций, возникающих в преобразователе.
Преобразователи бывают одно- и многоканальные.
В многоканальных преобразователях из первого исходного U получают несколько U. Стабилизация Uвых может осуществляться как в отдельном канале, так и во всех каналах одновременно (групповой стабилизатор).
Групповая стабилизация возможна, так как все выходные каналы связаны между собой стопроцентной связью, из-за наличия трансформатора.
Преобразователи бывают однотактные и двухтактные. В однотактных преобразователях в течение одного периода поступает один импульс, в двухтактных – два импульса.
