Магнитное поле и параметры обмотки якоря Общие положения.

При нагрузке обмотки якоря синхронной машины током она создает собственное магнитное поле, которое называется полем реакции якоря. В нормальных машинах постоянного тока, с установкой щеток на геометрической нейтрали, поле реакции якоря является попе­речным, т. е. действует поперек оси главных полюсов. Поэтому оно не индуктирует э. д. с. в обмотке якоря и оказывает относительно слабое влияние на величину потока в воздушном зазоре и на ха­рактеристики машины. В отличие от машин постоянного тока в синхронной машине влияние реакции якоря на величину магнит­ного потока весьма значительно. Это обусловлено прежде всего тем, что в синхронной машине в общем случае возникает также значи­тельная продольная реакция якоря усиливающая или ослабляющая поток полюсов. Кроме того, поле поперечной реакции якоря син­хронной машины также индуктирует значительную э. д. с. в обмотке якоря.

Поэтому реакция якоря синхронной машины оказывает весьма значительное влияние на характеристики и поведение синхрон­ной машины как при установившихся, так и при переходных режимах работы.

Индуктор (ротор) явнополюсной машины имеет магнитную несимметрию, так как ввиду наличие большого междуполюсного пространства магнитное сопротивление -потоку, действующему по направлению поперечной оси q, т. е. по оси междуполюсного про­странства, значительно больше магнитного сопротивления потоку, действующему по продольной оси d. Поэтому одинаковая по вели­чине н. с. якоря при ее действии по продольной оси создает больший магнитный поток, чем при действии по поперечной оси. Кроме того, как ротор явнополюсной, так и ротор неявнополюсной машины имеют также электрическую несимметрию, так как их обмотки воз­буждения расположены только по продольной оси d, т. е. создают поток, действующий по оси d, и сами сцепляются только с потоком якоря, действующим по этой же оси. Электрическая несимметрия индукторов синхронных машин существенным образом проявляется при несимметричных и переходных режимах их работы.

Ввиду несимметричного устройства индуктора возникает необ­ходимость рассматривать действие реакции якоря по продольной и поперечной осям в отдельности. Метод такого рассмотрения впервые был предложен французским электротехником А. Блонделем в 1895 г. и называется методом или теорией двух реакций.

Метод двух реакций основан на принципе наложения, при котором предполагается, что магнитные потоки, действующие по поперечной оси, не влияют на величину потоков, действующих по продольной оси, и наоборот. Ввиду наличия определенного насы­щения участков магнитной цепи это предположение не вполне пра­вильно. Однако- учет влияния насыщения очень сложен, а опре­деленные коррективы могут быть внесены дополнительно.

Продольная и поперечная реакция якоря.

Рассмотрим действие реакции якоря многофазной синхронной машины при установив­шейся симметричной нагрузке. Для наглядности будем иметь в виду двухполюсную машину и предположим, что она ра­ботает в режиме генератора. Получаемые результаты нетрудно

распространить также на двигательный режим работы. Ради простоты и наглядности на рискаждая фаза обмотки изображена в виде одного витка с полным шагом {А—X, В—У, С—Z), буквами N, S указана полярность поля возбуждения, а магнитные линии этого поля не показаны.

Рекомендуемые материалы

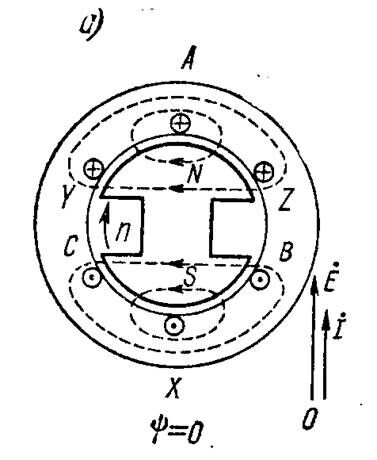

Сначала рассмотрим случай, когда угол сдвига фаз  между током якоря и э.д.с., индуктируемой в обмотке якоря током или полем возбуждения, равен нулю (рис а). Ротор вращается с электрической угловой скоростью

и при положении ротора, изображенном на рис а,  э. д. с. фазы А максимальна. Так как  = 0, то ток этой фазы также мак­симален и

Направления токов i_а, i_b,, i_c, нетрудно установить по правилу правой руки, и они указаны на рис. а крестиками и точками. При этих направлениях токов магнитные линии поля реакции якоря в полюсах и теле якоря направлены поперек оси полюсов d. Следовательно, поток реакции якоря Ф„ действует по поперечной оси. Такой характер поля реакции якоря

Поперечная реакция якоря вызывает искажение кривой поля в воздушном зазоре, как и в машинах постоянного тока, но в син­хронной машине действие ее не ограничивается этим, так как вра­щающееся поле поперечной реакции якоря индуктирует также э. д. с. в обмотке якоря. Величина этой э. д. с. определяется ниже.

Если ток I отстает от э. д. с.  на  = 90°, то максимум тока в фазе А наступает по сравне­нию со случаем на рис а на четверть периода позднее, когда ротор повернется на 90° по часовой стрелке (рис. б). Токи фаз на рис. б , имеют такие же значения, как и на рис. а, вследствие чего и ориентация магнитного пото­ка якоря в пространстве является такой же.

Рекомендация для Вас - 42 Этиленсульфид.

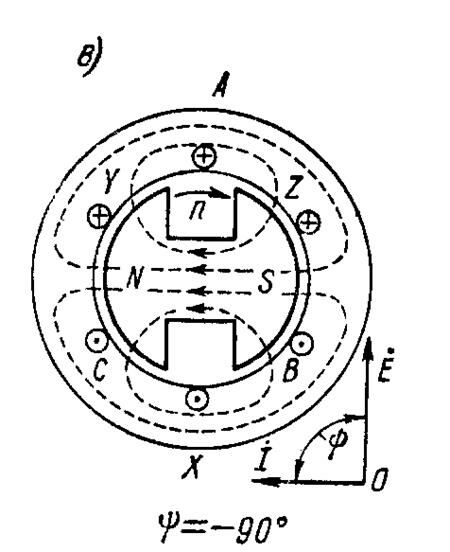

Если ток I опережает э. д. с.  на  = -90°, то максимум тока в фазе А наступает по сравнению со случаем на рис. а на чет­верть периода раньше и в этот момент времени ротор занимает по сравнению с рис. а положение, повернутое на 90° против направления вращения (рис. в).

Токи фаз на рис. в имеют такие же значения, как и на рис а.

Из рис. 32-9, в видно, что при опережающем токе и =-90° реакция якоря также действует по продольной оси, но является по отношению к полю возбуждения чисто намагни­чивающей, т. е. она увеличивает поток по продольной оси ма­шины (продольная намагничивающая реакция якоря).

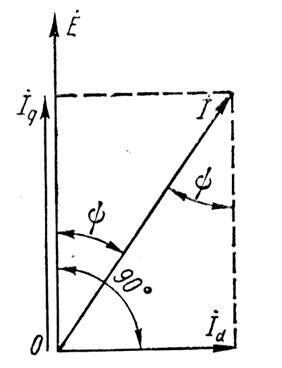

Поэтому в общем случае, ток I можно разложить на две составляющие:
