Применение рупорных антенн

Применение рупорных антенн.

В качестве самостоятельных антенн рупорные антенны используются в тех случаях, когда не требуется очень узкая диаграмма направленности и когда антенная должна быть достаточно диапазонной (широкополосной).

Рупорные антенны могут работать в широком диапазоне частот.

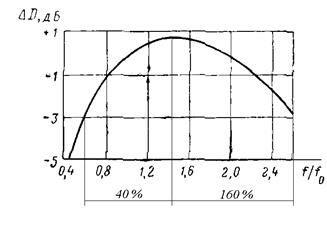

Рис. 56.   Изменение КНД пирамидальных и конических рупоров с частотой.

При помощи рупора можно перекрыть приблизительно двойной диапазон волн. Собственно говоря, диапазонность рупорной антенны ограничивается не рупором, а питающим его волноводом.

Большая диапазонность рупорных антенн и простота конструкции является существенными достоинствами этого типа антенн СВЧ, благодаря которым они находят широкое применение  в технике антенных измерений и измерений характеристик электромагнитного поля.

Рупорные антенны широко применяются в качестве облучателей боле сложных антенных устройств. Например, для облучателей зеркальных и линзовых антенн.
