Волноводные излучатели и рупорные антенны

2021-03-09СтудИзба

Волноводные излучатели и рупорные антенны.

Излучение происходит из открытого конца волновода. Для канализации электромагнитной энергии используется волноводы прямоугольного или  круглого типа.

Однако волноводы могут быть использованы не только для канализации электромагнитной энергии, но и для ее излучения.

Открытый конец волновода можно рассматривать как простейшую антенну СВЧ.

Открытый конец волновода представляет собой площадку с электромагнитным полем.1

Особенности электромагнитного поля в открытом конце волновода.

1. Волна не является поперечной типа ТЕМ. (имеет более сложную структуру).

2. Кроме падающей волны присутствует отраженная.

Рекомендуемые материалы

3.  Наряду с основным типом волны на конце волновода присутствуют высшие типы волн.

Кроме того поле присутствует не только в раскрыве волновода, но и на внешней поверхности вследствие затекания на эту поверхность токов с конца волновода.


Учет этих факторов очень усложняет задачу определения поля излучения из открытого конца волновода, и ее строгое математическое решение встречает большие трудности. По этой причине обычно применяют приближенные методы решения. Для этого решения задачу разбивают на две задачи: внутреннюю и внешнюю.

1) Внутренней задачей является нахождения поля в раскрыве волновода.

2) Внешней задачей является  нахождение поля излучения по известному полю в раскрыве.

Рассмотрим прямоугольный волновод.

Основной тип волны .

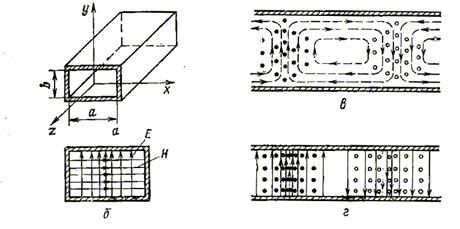

Описание: 19

Рис. 45. Прямоугольный волновод (а) и структура поля в нем при волне типа : в плоскости xOy (б); в плоскости xOz (в); в плоскости yOz (г).

;

 ;

 .

 - напряженность падающего электромагнитного поля в середине раскрыва волновода.

- длина волны в волноводе .

 - длина волны в свободном пространстве.

 - комплексный  коэффициент отражения.

Поле в дальней зоне:

- волновое сопротивление фронта волны на открытом конце волновода.

- волновое сопротивление среды равно .

С учетом найденных отношений поля в главных плоскостях

- площадь раскрыва волновода.

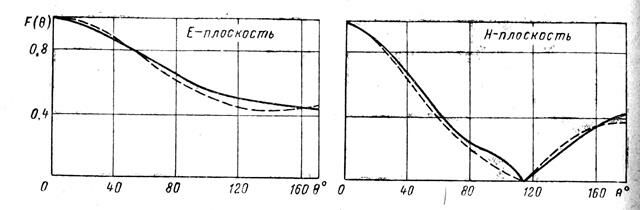

Диаграмма направленности открытого конца прямоугольного волновода.

Описание: Д-270 copy

Рис. 46. Диаграмма направленности излучения из открытого конца прямоугольного волновода при

Как видно из рисунков ширина диаграммы направленности большая. Для получения более острой диаграммы направленности сечение волновода можно плавно увеличивать, превращая волновод в рупор. В этом случае структура поля в волноводе в основном сохраняется.

Плавное увеличение сечения волновода улучшает согласования его со свободным пространством.

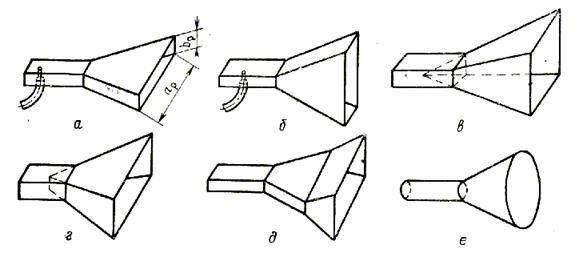

Описание: 21

Рис. 47.Основные типы электромагнитных рупоров.

Наибольшее распространение получили секториальные и пирамидальный рупора.

Рассмотрим продольное сечение прямоугольного рупора плоскостью E или H.

Описание: 22

Рис. 48. Продольное сечение прямоугольного рупора.

 - раскрыва рупора

В лекции "Предисловие" также много полезной информации.

 - ширина раскрыва рупора.

- длина рупора.

 - вершина рупора.

 Исследование рупора как правило ведется приближенными методами из-за математических сложностей.

Первоначально определяется поле в раскрыве. При решении этой задачи рупор предполагается бесконечно длинным, а его стенки идеально – проводящими.

После решения внутренней задачи обычным методом решается внешняя задача, т.е. находится поле излучения.
