4.8 Примеры расчетов

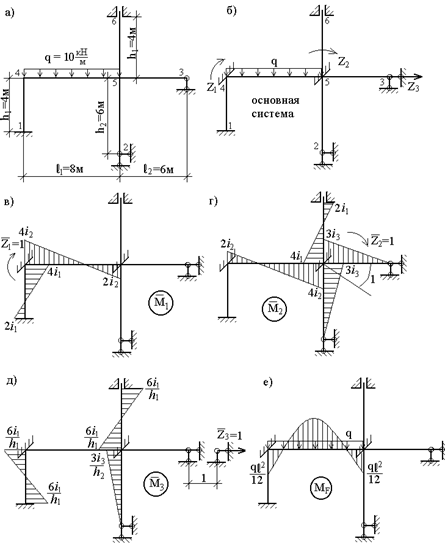

Пример 24. Для рамы (рис.55,а) построить эпюру изгибающих моментов и выполнить все необходимые проверки расчета при условии, что жесткости всех элементов рамы одинаковы и равны EI.

Рис. 55

Определим число основных неизвестных – степень кинематической неопределимости рамы. Так как число неизвестных угловых перемещений равно числу жестких узлов рамы, то n_y=2. Число независимых линейных смещений n_л=1. Действительно, узлы рамы 4 и 5 не могут перемещаться по вертикали из-за опорных закреплений 1 и 2 и принятой гипотезы о нерастяжимости стержней и неизменности их длинны при изгибе. Для них возможно только горизонтальное перемещение, которое будет одинаковым для узлов 4, 5 и 3 вследствие того, что они связаны между собой стержнями 4-5 и 5-3. Таким образом, степень кинематической неопределимости рамы:

Образуем основную систему, введя связи, препятствующие угловым и линейному смещениям, и обозначим предполагаемые направления (произвольно) трех неизвестных перемещений (рис.55,б). Используя приведенную выше вспомогательную таблицу метода перемещений, построим эпюры изгибающих моментов , ,  от единичных перемещений введенных связей по заданным направлениям и эпюру  от действия нагрузки на основную систему (рис.55,в-е). Для удобства на этих рисунках использованы следующие обозначения:

При построении всех указанных эпюр нужно четко представлять себе перемещение оси каждого стержня, вызванное заданным единичным смещением; это позволит установить положение сжатых волокон элементов рамы и правильно изобразить эпюры моментов.

Рекомендуемые материалы

Система канонических уравнений имеет вид:

Для определения коэффициентов и свободных членов этих уравнений, которые представляют собой реактивные усилия в наложенных связях, применим статический способ. Для этого вырежем сначала узел 4 и рассмотрим условия его равновесия в случаях, представленных на рис.55,в-е, т.е. определим коэффициенты первой строки канонических уравнений.

На рис.56,а-г показан узел 4 с действующими на него моментами со стороны отброшенных частей рамы и реактивными моментами в защемлении (первой связи). Из условий равновесия этого узла получим:

Отрицательный знак в двух последних случаях объясняется тем, что направления реактивных моментов  и  противоположны заданному направлению угла поворота Z₁ первой связи.

Аналогично определим коэффициенты второго канонического уравнения. Для этого вырежем из рамы узел 5 и рассмотрим условия его равновесия при тех же четырех воздействиях на основную систему (рис.55,в-е).

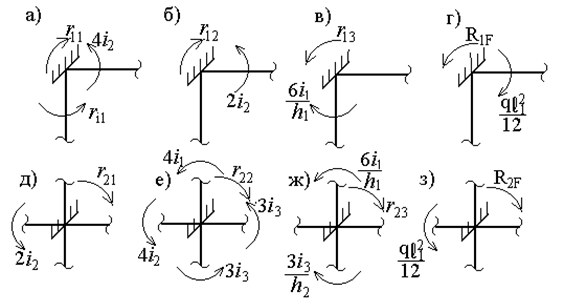

Рис. 56

Из рис.56,д-з следует:

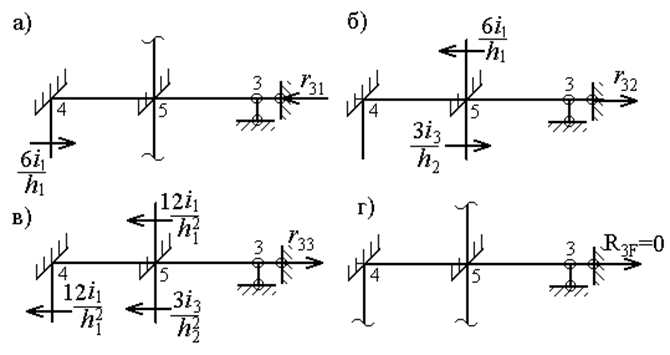

Для определения коэффициентов третьего уравнения, представляющих собой реакции во введенном стержне (третьей связи), рассечем стойки рамы и рассмотрим условия равновесия ее средней части, содержащей введенный стержень (рис.57,а-г). При этом под условием равновесия будем понимать равенство нулю суммы проекций всех сил, приложенных к выделенной части рамы, на горизонтальную ось:  Отличные от нуля проекции дадут искомые реакции во введенном стержне и поперечные силы, приложенные в местах рассечения стоек и определяемые по эпюрам , , , M_F.

Рис. 57

Из рис.57,а-г следует:

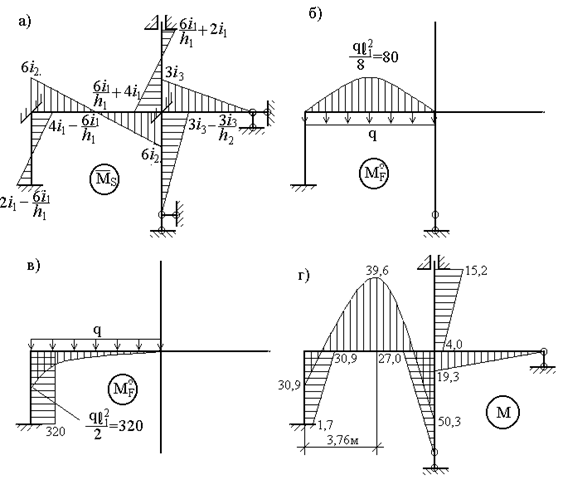

Проверку вычисленных коэффициентов и свободных членов можно осуществить способом перемножения эпюр. Для выполнения универсальной проверки построим суммарную единичную эпюру изгибающих моментов , представляющую собой сумму единичных эпюр , ,  (рис.58,а) и перемножим ее саму на себя:

Сумма коэффициентов при неизвестных составляет:

т.е.

коэффициенты вычислены правильно.

Для проверки свободных членов канонических уравнений необходимо построить эпюру изгибающих моментов  от внешней нагрузки, приложенной в любой статически определимой системе, образованной из заданной рамы, и перемножить ее с эпюрой :

Два возможных варианта эпюры  представлены на рис.58,б,в (возможны и другие варианты статически определимых рам, образованных из заданной, и, соответственно, другие варианты эпюры ). Легко убедиться, что результат перемножения любой из этих эпюр на эпюру  равен нулю, что также подтверждает правильность вычислений, так как в рассматриваемом примере

Подставляя найденные значения коэффициентов и свободных членов в исходную систему канонических уравнений, получим:

                                                                                   (4.17)

Решение системы (4.17) дает следующие значения неизвестных:

Единичные эпюры моментов (рис.55,в-д) теперь можно "исправить", т.е. умножить на соответствующие значения неизвестных. При этом вторая эпюра  поменяет знаки, так как z₂<0. Окончательную эпюру изгибающих моментов М (рис.58,г) построим согласно выражению:

                                                                              (4.18)

Рис. 58

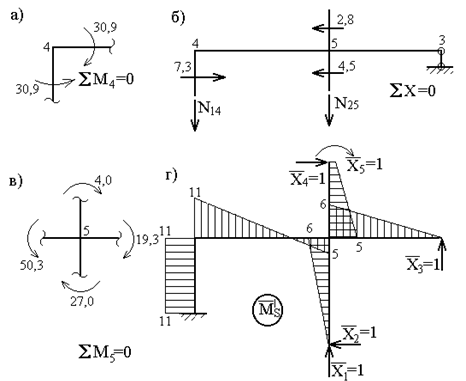

Выполним статическую проверку. Для этого вырежем узлы 4 и 5, а также среднюю часть рамы (рис.59,а-в) и убедимся в выполнении условий равновесия.

Как уже говорилось, статическая проверка является достаточным критерием правильности выполненного расчета. Тем не менее, выполним дополнительно кинематическую проверку. Для этого построим суммарную единичную эпюру  в основной системе метода сил (рис.59,г). Читателю предоставляется возможность самостоятельно убедиться в том, что результат умножения этой эпюры на окончательную эпюру моментов М (рис.58,г) равен нулю.

В заключение отметим, что степень статической неопределимости рассмотренной рамы равна пяти, а это означает, что трудоемкость расчета данной системы методом сил значительно выше, чем при использовании метода перемещений.

Рис. 59

Пример 25. Для рамы с наклонными стойками (рис.60,а) построить эпюры M, Q, N при условии, что жесткость ригеля (2-3) в два раза больше чем жесткость наклонных стоек 1-2 и 3-4.

Определяем степень кинематической неопределимости рамы:

Основную систему образуем путем введения защемления в узле 2 и горизонтального опорного стержня в узле 3 (рис.60,б).

Для определения неизвестных перемещений z₁ и z₂ по направлениям введенных связей запишем систему канонических уравнений метода перемещений:

                                                                                  (4.19)

Используя вспомогательную таблицу метода перемещений, построим эпюры изгибающих моментов от единичного угла поворота  и от внешней нагрузки (рис.60,в,г).

Отметим, что узловая нагрузка  не вызывает изгибающих моментов в основной системе. Для построения эпюры моментов от единичного горизонтального перемещения  второй связи необходимо знать, как перемещаются в этом случае концы стержней рамы. Перемещение узла 3 происходит по направлению, перпендикулярному линии 3-4 (искомое перемещение  является горизонтальной проекцией полного смещения узла 3, а узла 2 – по направлению, перпендикулярному линии 1-2. В результате этого происходит относительное перемещение узлов 2 и 3 по вертикали.

Рис. 60

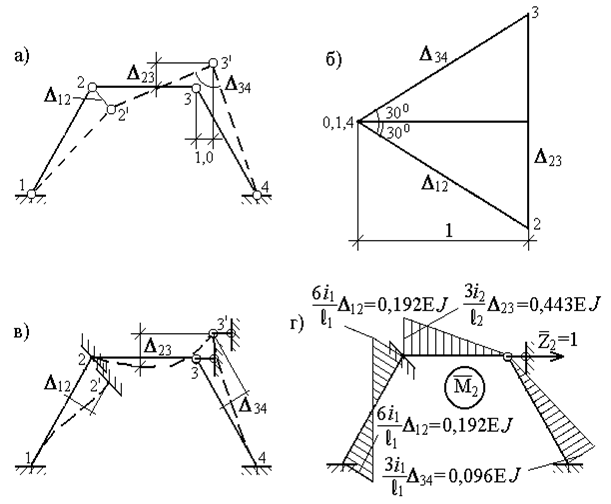

Для определения указанных перемещений построим для шарнирной схемы, образованной из заданной рамы (рис.61,а),полярный план перемещений (рис.61,б). Из этого плана определим взаимное перемещение концов стержней:

Так как введенное защемление препятствует повороту узла 2, то от найденных взаимных смещений произойдет изгиб стержней (рис.61,в). Эпюра моментов  может быть теперь построена с помощью вспомогательной таблицы метода перемещений (рис.61,г).

Рис. 61

Коэффициенты r₁₁, r₁₂ и свободный член R_1F определим из условия равновесия узла 2:

Для определения коэффициента , представляющего собой реакцию во введенном стержне от единичного смещения , рассмотрим условия равновесия ригеля, отсеченного от стоек. Для этого необходимо определить поперечные и продольные силы, соответствующие эпюре , вырезав из рамы сначала узел 2, а затем узел 3. Так, условия равновесия узла 2 (рис.62,а) дают:

    откуда

    откуда

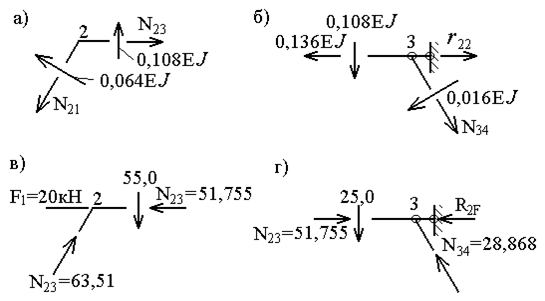

  Условия равновесия узла 3 (рис.62,б) позволяют получить:

Аналогично можно определить и свободный член  по эпюре , вырезая узлы 2 и 3 (рис.62,в,г):

Рис. 62

Использование статического способа для вычисления коэффициентов  и  для рамы с наклонными стойками приводит, как можно было убедиться из рассматриваемого примера, к усложнению расчетов. Поэтому в подобных случаях целесообразно использовать способ перемножения эпюр:

Для определения свободного члена  способом перемножения эпюр нужно построить эпюру моментов от внешней нагрузки в статически определимой системе, образованной из заданной рамы (рис.63,а):

После подстановки вычисленных коэффициентов в уравнения (4.19) получим:

откуда:

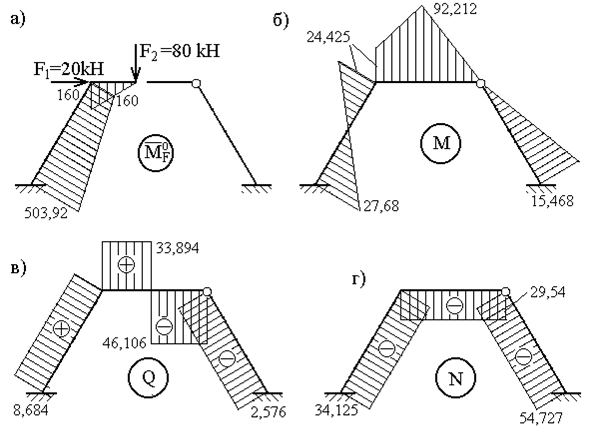

Окончательную эпюру моментов (рис.63,б) строим по формуле:

Соответствующие ей эпюры поперечных и продольных сил показаны на рис.63,в,г.

Рис. 63

Читателю предлагается самостоятельно убедиться в том, что для окончательных эпюр выполняются статические проверки: в узле 2 изгибающие моменты уравновешены; а силы, действующие на верхнюю отсеченную часть рамы, удовлетворяют условиям равновесия  и

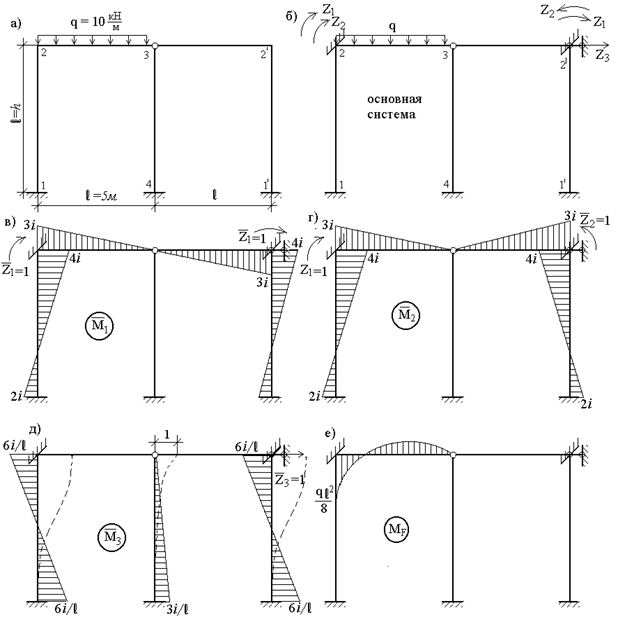

Пример 26. Используя упрощения, связанные с симметрией заданной рамы (рис.64,а), построить эпюру изгибающих моментов, при условии, что жесткости всех стержней одинаковы и равны EI.

Степень кинематической неопределимости рамы:

При выборе основной системы метода перемещений (рис.64,б) используем условия симметрии. Сгруппируем неизвестные углы поворота, т.е. угол поворота узла 2 представим в виде суммы двух углов поворота  и , а поворот узла , симметричного узлу 2, - в виде разности углов  и .

Горизонтальное перемещение ригеля  является обратносимметричным неизвестным, так как узел  при этом смещается от оси симетрии рамы, а симметричный ему узел 2 – к оси симметрии.

Для определения групповых неизвестных ,  и  запишем систему трех канонических уравнений метода перемещений:

                                                           (4.20)

Как видно, форма канонических уравнений при группировке неизвестных остается прежней. Но здесь все эпюры от единичных неизвестных (рис. 64, в-д) будут только симметричными или обратносимметричными, а канонические уравнения распадутся на две независимые системы, содержащие только симметричные или только обратносимметричные групповые неизвестные. При этом неизвестные перемещения узлов, расположенных на оси симметрии, всегда обладают симметрией или обратной симметрией и поэтому не группируются.

Рис. 64

Значения единичных коэффициентов и свободных членов в уравнениях (4.20) приобретают несколько иной смысл, чем ранее. Здесь  и  - обобщенные реакции, соответствующие обобщенному перемещению  от парного смещения  и от внешней нагрузки. Эти обобщенные реакции определяются как алгебраические суммы простых реакций в связях, которые одновременно смещаются при групповом парном перемещении . Положительные направления простых реакций принимаются, как и ранее, совпадающими с задаваемыми направлениями перемещений тех связей, в которых они определяются.

При использовании статического способа для коэффициентов и свободных членов канонических уравнений (4.20) получим:

где индексами "л" и "n" обозначены соответственно левая (узел 2) и правая (узел ) дополнительные заделки, в которых определяются обычные реакции (реактивные моменты). Реакции в дополнительном стержне ( и ) определены из условия равновесия  отсеченного ригеля рамы.

Вследствие равенства нулю четырех коэффициентов система канонических уравнений (4.20) распадается на две системы, а точнее – на систему уравнений относительно неизвестных Z₁ и Z₃ и уравнение относительно Z₂:

В результате решения получим следующее значения неизвестных:

Если Вам понравилась эта лекция, то понравится и эта - 4.3. Определение потребности в трудовых, материальных и финансовых ресурсах для выполнения производственной программы.

В этом примере обозначено:

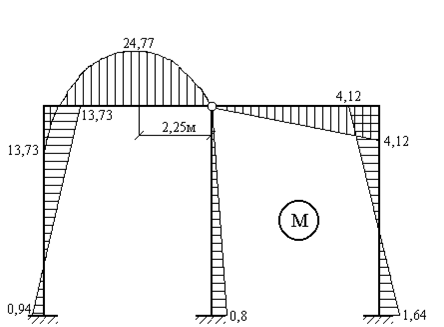

Окончательная эпюра моментов (рис.65) имеет вид:

Рис. 65
