3.2 Диаграмма растяжения низкоуглеродистой стали

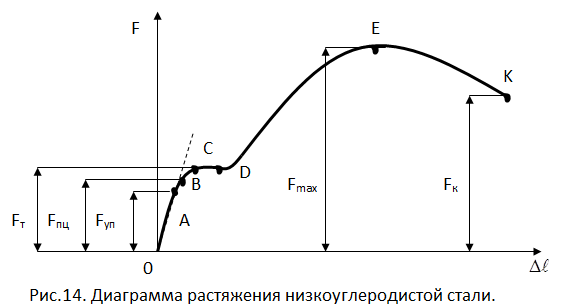

На рис. 14 изображена диаграмма растяжения низкоуглеродистой стали, записанная с помощью специального устройства на испытательной машине.

В начальной стадии нагружения до некоторой точки А диаграмма растяжения представляет собой наклонную прямую, что указывает на пропорциональность между нагрузкой и деформацией - справедливость закона Гука. Нагрузка, при которой эта пропорциональность еще не нарушается, на диаграмме обозначена через F_пц и используется для вычисления предела пропорциональности:

                                     (3.1)

где А₀ – площадь поперечного сечения образца до испытания.

Пределом пропорциональности  называется наибольшее напряжение, до которого существует прямо пропор­циональная зависимость между нагрузкой, и деформацией. Для Ст3 предел пропорциональности приблизительно равен   МПа.

Зона ОА называется зоной упругости. Здесь возникают только упругие, очень незначительные деформации. Данные, характеризующие эту зону, позволяют определить значение модуля упругости Е.

После достижения предела пропорциональности де­формация начинает расти быстрее, чем нагрузка, я диа­грамма становится криволинейной. На этом участке в не­посредственной близости от точки А находится точка В, соответствующая пределу упругости.

Рекомендуемые материалы

Пределом упругости  называется максимальное на­пряжение, при котором в материале не обнаруживается признаков пластической (остаточной) деформации.

Предел упругости существует независимо от закона прямой пропорциональности. Он характеризует начало перехода от упругой деформации к пластической.

У большинства металлов значения предела пропорци­ональности и предела упругости незначительно отлича­ются друг, от друга. Поэтому обычно считают, что они практически совпадают. Для стали СтЗ   МПа.

При дальнейшем нагружении криволинейная часть диаграммы переходит в почти горизонтальный участок CD - площадку текучести. Здесь деформации растут практически без увеличения нагрузки. Нагрузка F_т, соот­ветствующая точке D, используется при определении фи­зического предела текучести:

                                                                                             (3.2)

Физическим пределом текучести   называется на­именьшее напряжение, при котором образец деформиру­ется без заметного увеличения растягивающей нагрузки.

Предел текучести является одной из основных механических характеристик прочности металлов. Для стали Ст3    МПа.

Зона BD называется зоной общей текучести. В этой зоне значительно развиваются пластические деформации. При этом у образца повышается температура, изменяются электропроводность и магнитные свойства.

Диаграмма после зоны текучести снова становится кри­волинейной. Образец приобретает способность восприни­мать возрастающее усилие до значения F_max - точка E на диаграмме. Усилие F_max  используется для вычисления временного сопротивления:

                                                 (3.3)

Напряжение, соответствующее наибольшей нагрузке, предшествующей разрушению образца, называется временным сопротивлением.

Для стали марки Ст3 временное сопротивление   МПа.

Зона DE называется зоной упрочнения. Здесь удлине­ние образца происходит равномерно по всей его длине, первоначальная цилиндрическая форма образца сохраня­ется, а поперечные сечения изменяются незначительно и также равномерно.

При максимальном усилии или несколько меньшем его на образце в наиболее слабом месте возникает локальное уменьшение поперечного сечения - шейка (а иногда и две). Дальнейшая деформация происходит в этой зове образца. Сечение в середине шейки продолжа­ет быстро уменьшаться, но напряжения в этом сечении все время растут, хотя растягивающее усилие и убывает. Вне области шейки напряжения уменьшаются, и поэтому удлинение остальной, части образца не происходит. Нако­нец, в точке К образец разрушается. Сила, соответст­вующая точке К, называется разрушающей F_к, а напря­жения - истинным сопротивлением разрыву (истинным пределом прочности), которые равны:

,                                          (3.4)

где     А_к - площадь поперечного сечения в месте разрыва.

Зона ЕК называется зоной местной текучести, Истин­ные напряжения в момент разрыва (в шейке) в образце из стали Ст3 достигают 900... 1000 МПа.

Интересен механизм разрушения образца из низкоуглеродистой стали. Образец разрушается, как правило, с образованием «чашечки» на одной его части и «кону­са» — на другой. Этот излом называют чашечным или изломом «чашечка — конус».

Помимо указанных характеристик прочности, после разрушения образца определяют характеристики пластичности.

В лекции "3.1. Общие положения методики оценки инженерной обстановки" также много полезной информации.

Относительное удлинение после разрыва  (%) – это отношение приращения расчетной длины образца после разрыва к ее первоначальному значению, вычисляемое по формуле:

.                                    (3.5)

Заметим, что относительное удлинение после разрыва зависит от отношения расчетной длины образца к его диаметру. С увеличением этого отношения значение  уменьшается, так как зона шейки (зона местной пласти­ческой деформации) у длинных образцов занимает от­носительно меньше места, чем в коротких образцах. Кро­ме того, относительное удлинение зависит и от места расположения шейки (разрыва) на расчетной длине об­разца. При возникновении шейки в средней части образца местные деформации в области шейки могут свободно развиваться и относительное удлинение будет больше, чем в случае, когда шейка возникает ближе к головке образца, тогда местные деформации будут стеснены.

Другой характеристикой пластичности является от­носительное сужение после разрыва  (%), представля­ющее собой отношение уменьшения площади попереч­ного сечения образца в месте разрыва к начальной пло­щади поперечного сечения образца:

.                                   (3.6)

Для стали марки Ст3 характеристики пластичности следующие:   (при испытании коротких образ­цов); .
