5. Системы комплексной разработкии компонентоотдача газовых и газоконденсатных месторождений.

5.1. Основные периоды разработки газовых и газоконденсатных месторождений [5]

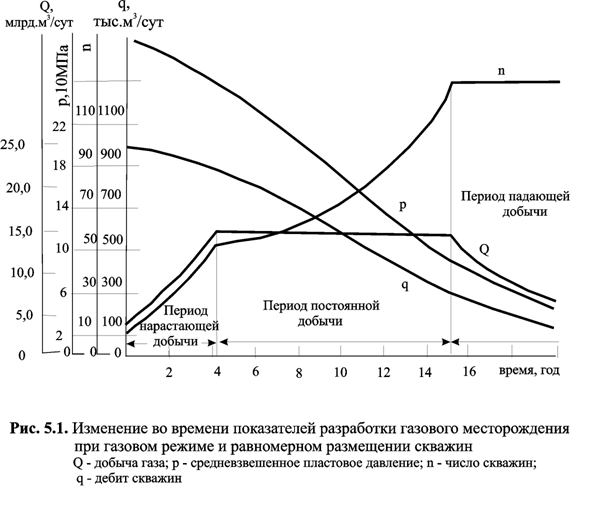

При разработки газовых и газоконденсатных месторождений принято выделять следующие периоды добычи газа: нарастающей, постоянной и падающей (рис. 5.1).

Период нарастающей добычи газа характеризуется разбуриванием и обустройством месторождения. В период постоянной добычи, продолжающийся до экономической нецелесообразности добуривания скважин и наращивания мощностей дожимных компрессорных станций, добываются основные запасы газа месторождения (порядка 60 % запасов и более).

Период падающей добычи характеризуется неизменным в случае газового режима числом эксплуатационных скважин и его сокращением вследствие обводнения при водонапорном режиме залежи. В некоторых случаях число эксплуатационных скважин в период падающей добычи может возрастать за счет их добуривания для выполнения запланированных объемов добычи газа или для разработки обнаруженных “целиков” обойденного пластовой водой газа.

Периоды нарастающей, постоянной и падающей добычи газа характерны для крупных месторождений, запасы которых исчисляются сотнями млрд. м³. В процессе разработки средних по запасам месторождений газа период постоянной добычи газа часто отсутствует. При разработке незначительных по запасам газовых и газоконденсатных месторождений могут отсутствовать как период нарастающей, так и период постоянной добычи газа.

С точки зрения технологии добычи газа выделяются период бескомпрессорной и период компрессорной эксплуатации залежи. Переход от бескомпрессорной к компрессорной эксплуатации определяется технико-экономическими показателями и заданным темпом отбора газа.

С точки зрения подготовленности месторождений к разработке и степени его истощения различают периоды: опытно-промышленной эксплуатации, промышленной эксплуатации и период доразработки.

Рекомендуемые материалы

При опытно-промышленной эксплуатации месторождения наряду с поставкой газа потребителю производится его доразведка с целью получения уточненных сведений, необходимых для составления проекта разработки. Продолжительность опытно-промышленной эксплуатации месторождений природных газов не превышает, как правило, трех-четырех лет.

В процессе разработки газоконденсатных месторождений, кроме вышеперечисленных, можно выделить периоды разработки без поддержания пластового давления и разработки с поддержанием пластового давления. Период разработки без поддержания пластового давления продолжается до тех пор, пока средневзвешенное по объему газоконденсатной залежи пластовое давление не сравняется с давлением начала конденсации данной залежи.

В случае применения сайклинг-процесса (закачки в пласт сухого газа, добытого из той же залежи, в целях поддержания пластового давления на уровне давления начала конденсации) следует выделять период консервации запасов газа, в процессе которого основным добываемым продуктом является конденсат.

Таким образом в каждый период  применяется своя система разработки газовой залежи. В технологическом значении этого понятия - это  комплекс технических мероприятий по управлению процессом движения газа конденсата и воды в пласте.

Управление процессом движения газа, конденсата и воды в пласте осуществляется посредством следующих технические мероприятий: а) определенного размещения рассчитанной числа эксплуатационных, нагнетательных и наблюдательных скважин на структуре и площади газоносности; б) установления технологического режима эксплуатации скважин; в) рассчитанного порядка ввода скважин в эксплуатацию; г) поддержания баланса пластовой энергии.

5.2. Системы размещения скважин по площади газоносности месторождений природных газов

Площади газоносности газовых залежей в плане могут иметь различную форму: удлиненного овала с отношением продольной и поперечной осей более 10, овала, круга, прямоугольника или фигуры произвольной формы.

Территории промыслов различаются рельефом, грунтом, застройками различного назначения. Газоносный коллектор в общем случае характеризуется изменчивостью литологического состава и геолого-физических параметров по площади и разрезу. Эти причины в сочетании с требованиями экономики обуславливают различные способы размещения эксплуатационный нагнетательных и наблюдательных скважин на структуре и площади газоносности.

При разработке газовых и газоконденсатных месторождений широко применяют следующие системы размещения эксплуатационных скважин по площади газоносности:

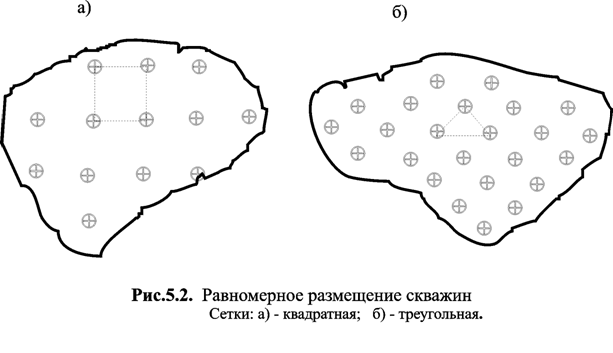

1) равномерное по квадратной или треугольной сетке (рис.5.2); 2) батарейное (рис. 5.3); 3) линейное по “цепочке” (рис. 5.4); 4) в сводовой части залежи (рис. 5.5); 5) неравномерное (рис. 5.6).

В случае равномерного размещения  скважины бурят в вершинах правильных треугольников 9рис.5.2б) или углах квадратов (рис.5.2а). Во время эксплуатации залежи удельные площади дренирования скважин в однородных по геологофизическим параметрам газонасыщенных коллекторах одинаковы при одинаковых дебитах скважин. Равномерная сетка скважин обеспечивает равномерное падение пластового давления. Дебиты скважин в данном случае обусловливаются средним пластовым давлением по залежи в целом. Выполнение указанного условия целесообразно в том случае, когда пласт достаточно однороден по своим коллекторским свойствам.  В неоднородных по геолого-физическим параметрам коллекторах при равномерном размещении скважин соблюдается постоянство отношения дебита скважины к запасам газа в удельном объеме дренирования, т.е.

,

где q_i – дебит i – ой скважины; aW_i – газонасыщенный объем дренирования i – ой скважины.

Таким образом, при равномерном размещении скважин темп снижения средневзвешенного по объему порового пространства приведенного давления р/z в удельном объеме дренирования равен темпу снижения приведенного давления в залежи в целом.

Недостаток равномерной системы расположения скважин — увеличение протяженности промысловых коммуникаций и газосборных сетей.

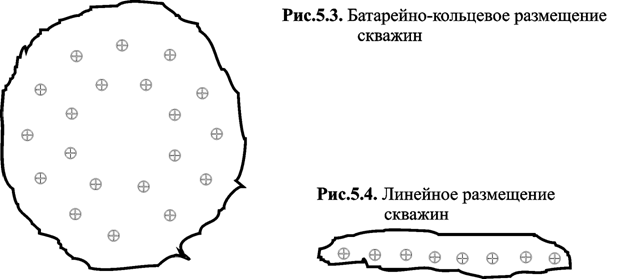

Системы размещения скважин по площади газоносности в виде кольцевых  (рис. 5.3) или линейных батарей широко применяют при разработке газоконденсатных месторождений с поддержанием пластового давления путем осуществления сайклинг-процесса (закачка газа) или  закачки в пласт воды. На месторождениях природного газа, имеющих значительную площадь газоносности, батарейное размещение эксплуатационных скважин может быть обусловлено желанием обеспечить заданный температурный режим системы пласт-скважина-промысловые газосборные сети, например, в связи с возможным образованием гидратов природного газа.

При батарейном размещении скважин образуется местная воронка депрессии, что значительно сокращает период бескомпрессорной эксплуатации месторождения и срок использования естественной энергии пласта для низкотемпературной сепарации газа. С другой стороны, в этом случае сокращается протяженность газосборных сетей и промысловых коммуникаций.

Линейное расположение скважин по площади газоносности (рис.5.4)  обусловливается, как правило, геометрией залежи. Оно обладает теми же преимуществами и недостатками, что и батарейное.

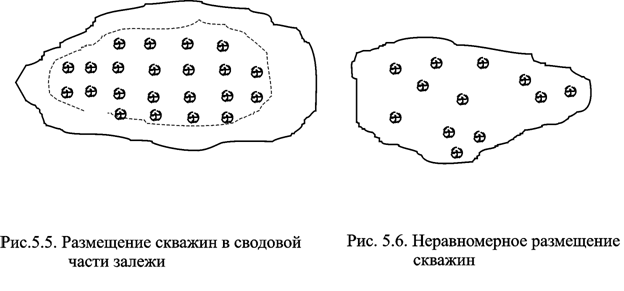

Размещение скважин в сводовой части залежи (рис.5.5) может быть рекомендовано в случае, если газовая (газоконденсатная) залежь обладает водонапорным режимом и приурочена к однородному по коллекторским свойствам пласту.

На практике газовые и газоконденсатные залежи разрабатываются, как правило, при неравномерном расположении скважин по площади газоносности (рис.5.6). Это обстоятельство обусловлено рядом организационно-технических и экономических причин.

При неравномерном размещении скважин на площади газоносности темпы изменения средневзвешенного приведенного давления в удельных объемах дренирования скважин и всей залежи различны. В этом случае возможно образование глубоких депрессионных воронок давления в отдельных объемах залежи.

Равномерное размещение скважин на площади газоносности приводит к лучшей геологической изученности месторождения, меньшей интерференции скважин при их совместной работе, более быстрому извлечению газа из залежи при одном и том же числе скважин и одинаковых условиях отбора газа на забое скважины.

Преимущество неравномерного размещения скважин на площади газоносности по сравнению с равномерным уменьшение капитальных вложений в строительство скважин, сроков строительства скважин, общей .протяженности промысловых дорог, сборных газо-и конденсатопроводов, ингибиторопроводов,. водопроводов, линий связи и электропередач.

Наблюдательные скважины (примерно 10% эксплуатационных) бурят, как правило, в местах наименьшей геологической изученности залежи, вблизи мест тектонических нарушение в водоносной зоне около начального газоводяного контакта в районах расположения скважин, эксплуатирующих одновременно несколько пластов, в центре кустов при батарейно-кустовом размещении скважин. Они позволяют получать разнообразную информацию о конкретных свойствах пласта; изменении давления; температуры и состава газа; перемещении газоводяного контакта; газо-, водо- и конденсатонасыщенности пласта; направлении и скорости перемещения газа в пласте.

При разработке газоконденсатных залежей с поддержанием пластового давления размещение нагнетательных и эксплуатационных скважин на структуре и площади газоносности зависит от рабочего агента, закачиваемого в пласт для поддержании давления, геометрической формы площади газоносности в плане и коллекторских свойств залежи.

При закачке в пласт газообразного рабочего агента (как правило, сухого газа) нагнетательные скважины размещают в виде батарей в приподнятой, купольной части залежи, эксплуатационные — также в виде батарей, но в пониженной части, на погружении складки. При закачке в пласт жидкого рабочего агента (как правило, воды) нагнетательные скважины размещают в пониженной части залежи, эксплуатационные — в повышенной, купольной.

При таком размещении скважин на структуре увеличивается коэффициент охвата вытеснением пластового газа рабочим .агентом за счет различия вязкостей и плотностей пластового газа и закачиваемого рабочего агента.

Нагнетательные и эксплуатационные скважины при разработке залежей с поддержанием давления размещаются  на площади газоносности в виде кольцевых или лилейных цепочек скважин.

Обычно расстояние между нагнетательными скважинами принимают 800 – 1200м, а между добывающими 400 – 800м.

Разработку газоконденсатных месторождений следует вести при постоянном числе нагнетательных и добывающих скважин.

5.3. Технологический режим эксплуатации газовых скважин

В процессе добычи газа из газовой залежи скважины, шлейфы, сепараторы, теплообменники, абсорберы, десорберы, турбодетандеры, компрессоры и другое оборудование промысла работает на определенном технологическом режиме.

Технологическим режимом эксплуатации газовых скважин называется рассчитанное изменение во времени дебита, давления, температуры и состава газа на устье скважины при принятом условии отбора газа на забое скважины. Условием отбора газа на забое скважины называется математическая запись фактора, ограничивающей дебит скважины при ее эксплуатации.

В предыдущей главе отмечалось, что технологический режим  эксплуатации скважин зависит от типа газовой залежи (пластовая, массивная),  начального пластового давления и температуры, состава пластового газа, прочности пород газовмещающего коллектора и других факторов. Он устанавливается по данным режимных исследований скважин с использованием специального подземного и наземного (поверхностные породоуловители, измерители интенсивности коррозии) оборудования и приборов (нейтронный, акустический, плотностный каротаж, шумомеры, глубинные дебитомеры, измерители давления и температуры).

В практике эксплуатации газовых скважин на различных месторождениях газ отбирают при следующих условиях на забое скважин.

1. Режим постоянного градиента на забое скважины . Математически градиент давления  на забое газовой скважины можно представить в следующем виде

,                                                ( 5.1)

где Q₀ и р_з0 -максимальный дебит скважин и соответствующее ему  забойное давление, при которых газонасыщенный коллектор на забое скважины не разрушается.

Величина Y определяется, исходя из результатов исследований скважин и опытной эксплуатации для принятого  дебита Q₀, при котором ещё не наблюдается осложнений при эксплуатации.

Для скважин, гидродинамически совершенных по степени и характеру вскрытия пласта,

.                                                           (5.2)

Для скважин, гидродинамически несовершенных по степени и характеру вскрытия пласта,

,                                                             (5.3)

где F - площадь фильтрации на поверхности забоя скважины.

Для скважины с открытый забоем, вскрывшей пласт на величину h_вс,

.

Для скважины, полностью вскрывшей пласт, обсаженной эксплуатационной колонной и перфорированной,

.

Здесь n — число работающих перфорационных каналов; R₀ - радиус полусферической каверны в пористой среде у перфорированного канала. Этот радиус часто определяют исходя из условия равенства поверхностей полусферы и цилиндрического перфорационного канала или по данным исследования скважины

,

где d—диаметр перфорационного канала; l—его длина. Диаметр и длина канала зависят от типа перфоратора и крепости горных пород.

В гранулярных коллекторах (песках и песчаниках) при использовании перфоратора ПК-103 радиус полусферы можно определить из выражения

.

Здесь m— в долях единицы.

В карбонатных трещиноватых коллекторах (известняках, доломитах, ангидритах) радиус полусферы находят из выражения

.

Режим постоянного градиента характерен для условий эксплуатации залежи, приуроченной к относительно неплотным породам, способным разрушаться при достаточно больших отборах газа из скважины. Во избежании этого скважину следует эксплуатировать при градиенте давления на забое менее допустимого. При определении допустимого градиента надо учитывать следующих два момента:

· На месторождениях с рыхлыми коллекторами в ряде случаев из-за неправильного выбора глубины спуска и диаметра насосно-компрессорных труб отсутствие выхода песка на поверхность ещё не является подтверждением правильности выбора  величины градиента. Кроме того, разрушение пласта при величине градиента, превышающего его допустимое значение, при котором не происходит разрушения, не является столь опасным, как это кажется на первый взгляд, так как для каждого значения заданного градиента существует область возможного разрушения, что приводит  при значениях градиентов, превышающих допустимую величину,   вначале к интенсивному выносу песка с последующему снижению его количества. Для заданной устойчивости коллектора нетрудно определять радиус зоны разрушения для различных величин градиента на забое.

· При установлении технологического режима работы скважин по разрушению коллекторов, как правило, отсутствуют данные, позволяющие оценить устойчивость коллекторов. Поэтому не обоснованная величина градиента давления приводит к большим погрешностям  и , следовательно, либо к искусственному занижению производительности скважин, либо к накоплению песчано-глинистых пробок против продуктивного интервала.

2. Режим постоянной депрессии на пласт (Dр=р_пл-р_з=const). Дебит при этом определяется из выражения

,                                                  (5.3)

где Q – дебит, приведенный к атмосферным условиям.

 Режим постоянной депрессии устанавливается при различных факторах, к которым относятся: близость подошвенной и контурной воды; деформация  коллектора при  значительных депрессиях; условия смятия колонны; возможность образования гидратов в пласте и стволе скважины и др.

В отличии от режима постоянного градиента, ограничиваемого величиной устойчивости пород к разрушению, пределы, ограничивающие величину депрессии, могут быть определены аналитическим путём независимо от того, по какому из факторов( подошвенная или контурная вода, деформация пласта, гидраты и т.д.) выбирается постоянная депрессия. Кроме того, в отличие от режима постоянного градиента режим постоянной депрессии на пласт по ряду факторов ( подошвенная  или контурная вода, гидраты  др.) является переменной величиной в процессе разработки. Так, при наличии подошвенной воды сначала устанавливается величина допустимой депрессии в зависимости от вскрытой и газоносной мощности пласта, пластового давления и плотности воды и газа на данный момент времени. Но так как величина пластового давления, плотность воды и газа, а также положение ГВК являются переменными во времени, то устанавливаемая величина допустимой депрессии на пласт является функцией времени в процессе разработки. Изменение величины допустимой депрессии при газовом режиме является линейной функцией пластового давления. Если величина депрессии установлена исходя из возможной деформации пласта, то эта величина является слабо переменной величиной во времени и её можно  сохранить постоянной достаточно длительное время. Снижение депрессии приведёт в этом случае не к существенным изменениям осложнениям, а просто к некоторому изменению производительности скважин.

Аналогичные расчеты можно повести и при образовании гидратов. В целом режим постоянной депрессии несущественно отличается от режима постоянного градиента, и расчет основных показателей практически одинаков. В ряде случаев допустимая депрессия на скважинах устанавливается с самого начала с целью получения максимально возможного дебита. Иногда предельно допустимая депрессия хотя и устанавливается с самого начала эксплуатации, но достигается  в процессе разработки, что связано с конструкцией скважин, устьевыми условиями и .д. Этот случай близок к режиму постоянного дебита.

3. Режим постоянного забойного давления (р_з=const). Данный режим встречается довольно редко и в основном используется тогда, когда дальнейшее его снижение нежелательно из-за выпадения конденсата при разработке газоконденсатных месторождений. В отличии от предыдущих режимов  режим постоянного забойного давления является наихудшим вариант с точки зрения темпа снижения производительности скважин. Эксплуатация  газовых скважин  на режиме при р_з=const характеризуется резким уменьшением во времени расхода газа, из-за чего необходимо прогрессивно увеличивать число скважин для поддержания заданного отбора газа с месторождения.  Режим постоянного забойного давления является временным ( особенно при наличии газового режима залежи), и через определённый период эксплуатации требуется замена установленной величины на новое, более низкое значение или переход от указанного режима на какой-нибудь другой.

4. Режим постоянного дебита. (Q=const).  Этот режим наиболее выгоден, если величина дебита при этом соответствует максимальным способностям пласта и скважины. Режим постоянного дебита устанавливается при отсутствии опасности прорыва подошвенных и контурных вод, разрушения пласта (хотя бы до определённого предела, с которого начинается разрушение), превышения допустимой величины скорости потока. Это практически возможно для  крепких коллекторов до достижения определённой величины градиента на забое или величины устьевого или забойного давлений при заданной конструкции скважины  и системы сбора, осушки и очистки газа. Режим постоянного дебита на определённой стадии разработки, особенно вначале, может быть установлен при наличии коррозии забойного оборудования и насосно-компрессорных труб, наличия жидкостных или песчаных пробок и т.д. Величина дебита при этом режиме устанавливается темпом(скоростью) коррозии, пропускной способностью забойного оборудования, скоростью потока, обеспечивающей вынос жидкости и твердых частиц, потенциальной отдачей пласта и наземными условиями.

Дебит выбирают  с таким расчётом, чтобы не наблюдалось опасной вибрации оборудования на устье скважины. При этом наблюдается рост депрессии в пласте и с течением времени она достигает значительной величины. При достижении максимально допустимого значения депрессии необходимо для скважины устанавливать другой технологический режим, н.п. y=const или Dр=const, при котором не произойдет осложнений.

5. Режим постоянной скорости фильтрации на забое.  Этот режим применяют в том случае, если имеется опасность разрушения несцементированного коллектора, а также в случае значительного выноса с забоя  и призабойной зоны глинистого раствора и твердых частиц, если прискважинное оборудование не в состоянии эффективно очистить струю газа. Данный режим наилучшим образом соответствует оптимальным условиям работы первой ступени сепарации. Если режим постоянного дебита отчасти соответствует конструкции скважины, то режим постоянной скорости фильтрации в полной мере относится  к призабойной зоне пласта, точнее к стенке скважины.

Математически, в предположении того, что силы, действующие на частицы пористой среды, пропорциональны скорости впервой степени, режим постоянной скорости фильтрации можно записать в виде

 С=Q/р_з=const.                                                                                   ( 5.4)

Здесь допустимое значение коэффициента С определяется по результатам исследования скважин.

6. Режим постоянного градиента по оси скважины .

Здесь r_в – плотность пластовой воды; dp/dy – градиент давления на вершине конуса подошвенной воды (z=z₀), направленный вверх вдоль оси скважины.

Указанный режим применяется в крепких коллекторах при наличии подошвенной воды.

7. Режим постоянной скорости газа на устье. Если в составе пластового газа имеются компоненты, вызывающие коррозию колонны НКТ и оборудования устья скважины (СО₂, кислоты жирного ряда), фактором, ограничивающим дебит скважины, служит допустимая линейная скорость коррозии. Условием отбора газа будет максимально допустимая скорость газа в верхнем поперечном сечении колонны НКТ, при которой линейная скорость коррозии имеет допустимое значение. Экспериментально установлено, что при скорости газового потока меньше 11 м/с линейная скорость коррозии, обусловленной наличием СО₂ не превышает 0,1 мм/год.

Для поддержания заданного условия отбора газа на забое или устье скважины во время эксплуатации необходимо на головке скважины при индивидуальном регулировании или на групповом пункте сбора и подготовки газа при групповом методе регулирования скважин изменять дебит или давление газа в соответствии с расчетом.

Изменение дебита (давления) осуществляется при помощи различных технических средств: 1) нерегулируемыми штуцерами постоянного или переменного диаметра; 2) регулируемыми штуцерами; 3) регуляторами давления; 4) расширительными машинами.

Следует отметить, что режим постоянной скорости потока  на устье приводит к резкому снижению дебита скважины. Выбор более эффективного технологического режима при наличии агрессивных компонент связан с необходимостью применения труб с коррозийно-стойким покрытием, бурением скважин большого диаметра ( с целью замены фонтанных труб на трубы большего диаметра в процессе разработки), а также использованием ингибиторов коррозии.

В условиях образования песчаной пробки, столба жидкости или гидратообразования технологический режим, обусловленный определённой скоростью на устье, может оказаться практически непригодным. Поэтому при необходимости выбора режима с постоянной скоростью потока необходимо проверять возможность образования гидратов и пробок в стволе скважины.

5.4. Особенности разработки и эксплуатации

многопластовых газовых месторождений

Задача разработки существенно осложняется при необходимости отбирать газ из многопластового месторождения.

В этом случае приходится рассматривать очередность разработки отдельных пластов, распределение отборов, возможности и способы совместной эксплуатации различных объектов.

Многопластовые газовые месторождения могут быть подразделены на два основных вида: к первому относятся такие месторождения, в которых начальные пластовые давления в каждом из пластов примерно соответствуют давлению гидростатического столба воды; ко второму виду относятся те, в которых начальное давление в горизонтах отличается на давление, соответствующее весу столба газа. В этом случае единая залежь разделена но высоте перемычками, при помощи которых горизонты могут сообщаться или быть изолированными.

Эксплуатировать многопластовые месторождения можно раздельно скважинами, пробуренными на каждый горизонт, и скважинами, вскрывшими все продуктивные горизонты. При раздельной эксплуатации для экономии числа скважин часто осуществляют эксплуатацию при помощи разобщителей (пакеров). В этом случае газ из нижнего горизонта поступает в фонтанные трубы, а из верхнего горизонта — в затрубное пространство.

Многопластовые месторождения можно разрабатывать различными системами. Рассмотрим основные из них.

1. Вначале разрабатывают верхние горизонты, а в последующем — более глубокие. Эту систему разработки, называемую сверху — вниз, применяют в случае, если запасы верхних горизонтов и пластовые давления достаточны для обеспечения потребителей газом, а бурение нижних горизонтов связано со значительными капиталовложениями, техническими трудностями и прирост добычи с последних ожидается незначительный.

При этом следует изучать возможность использования эксплуатационных скважин верхнего горизонта для последующего добуривания их на нижележащие.

Иногда для второго вида многопластовых месторождений при наличии сверхдавлений, т. е. когда давление в верхних пластах выше гидростатического, а в нижних пластах приближается к гидростатическому, может быть также применена частичная система разработки сверху — вниз. В таких месторождениях обычно затруднена проходка скважин, так как требуется утяжеление глинистого раствора баритом или гематитом с целью предотвращения выбросов при вскрытии верхних горизонтов. Последующее вскрытие нижних горизонтов этим же раствором может привести к значительному поглощению глинистого раствора и засорению призабойной зоны. В результате резко ухудшится продуктивная характеристика и уменьшатся рабочие дебиты по скважинам, пробуренным на нижние горизонты.

В этом случае целесообразно иногда начинать эксплуатацию верхних горизонтов до снижения в них давления до гидростатического. Это позволит разбурить нижележащие горизонты без осложнений и приступить к разработке пласта без спуска дополнительной промежуточной обсадной колонны.

2. Вначале разрабатывают нижние горизонты, а затем верхние. Эту систему, называемую снизу — вверх, применяют обычно для первого вида многопластовых месторождений, т. е. когда запасы газа в нижних горизонтах значительно превышают запасы верхних горизонтов, а давление в верхних горизонтах недостаточно для обеспечения бескомпрессорной подачи газа потребителям. Кроме того, эту систему разработки можно применять для понижения давления в нижних горизонтах до давления, отличающегося от верхнего на вес столба газа, т. е. когда месторождение первого вида следует превратить во второй. После этого можно одновременно эксплуатировать верхние и нижние горизонты, что позволяет исключить переток газа из нижележащих горизонтов в вышележащие при последующей их разработке.

При разработке по системе снизу — вверх скважинами, вначале эксплуатировавшими нижние пласты, после цементирования в них низа колонны и последующей перфорации или после установки пакеров можно также эксплуатировать верхние горизонты .

3. Одновременная система разработки верхних и нижних горизонтов может быть осуществлена как раздельной эксплуатацией скважин с каждого горизонта, так и совместной эксплуатацией с применением пакеров или без них в одной скважине. Эта система позволяет получить требуемое количество газа с наименьшим числом скважин.

Разработка скважинами всех горизонтов наиболее удобна для месторождений второго вида. Систему эксплуатации ряда горизонтов в одной скважине можно применять в случае когда состав газа по различным горизонтам не отличается по со-держанию сероводорода и когда крепость пород и их коллекторские свойства также примерно одинаковы, что не приводит к резкому различию предельно допустимых депрессий по отдельным горизонтам и выходу из строя большенства скважин вледсвие быстрого обводнения одного из горизонтов.

При отсутствии изложенных условий такая эксплуатация ряда горизонтов в одной скважине может оказаться невыгодной.

Например, в верхнем пласте могут быть получены высокие дебиты при высоких депрессиях на пласт, так как пласт представлен крепкими породами. Нижний пласт сложен рыхлыми породами и может эксплуатироваться только при небольших депрессиях. Эксплуатация этих двух горизонтов в одной скважине приведет к тому, что нельзя будет допустить высокие депрессии, так как произойдет разрушение нижнего пласта, а следовательно, и не будет эффекта от эксплуатации их в одной скважине без разделения.

При эксплуатации в одной скважине одновременно нескольких горизонтов месторождений первого вида, когда давления отличаются между собой на давление гидростатического столба воды, может возникнуть переток газа из одних горизонтов в другие. При остановке скважины также будет наблюдаться переток газа. Поэтому во время эксплуатации без разобщения ряда горизонтов в одной скважине с целью получения наибольшего дебита следует учитывать все факторы в данных конкретных условиях.

Одновременная разработка с пакерами или отдельными скважинами позволяет широко использовать эжекцию газа для повышения давления газа, полученного из пластов с низким давлением.

Выбор системы разработки зависит от многих факторов: давления, запасов газа, параметров пласта, продвижения вод и допустимых рабочих дебитов с отдельных горизонтов, а также от состава газа. Если в одних пластах содержится в газе сероводород, а в других он отсутствует, то для транспортировки газа с сероводородом и без него нужны отдельные газосборные сети. Если в верхних пластах содержится сухой газ, а в нижних значительное количество конденсата, то условия эксплуатации каждого горизонта будут различными.

Выбор системы разработки определяется, исходя из технико-экономических показателей с учетом потребности в газе данного района.

Для решения задачи разработки группы газовых месторождений или многопластовых месторождений приходится строить электрические и гидродинамические модели, использовать современную вычислительную технику. В данной постановке после установления отборов газа по отдельным залежам, периодов нарастающей, постоянной и падающей добычи приступают к выбору оптимального варианта разработки путем проведения соответствующих гидро-, газо- и термодинамических расчетов и анализа полученных результатов.

Условия движения газа и соответственно уравнения, его описывающие, различны в отдельных звеньях этой системы. В связи с этим газогидродинамические расчеты сводятся к совместному решению дифференциальных уравнений, описывающих движение газа и воды в пласте, приток газа к отдельным скважинам, течение газа по стволу скважины и в газосборной системе, а также в аппаратах очистки, осушки и учета газа.

5.5. Особенности разработки и эксплуатации

газоконденсатных  и газоконденсатнонефтяных

месторождений

Особенностью пластовых флюидов газоконденсатных месторождений является возможность выпадения конденсата в пласте, стволе скважин и наземных сооружениях в результате снижения давления и температуры.

Характерным для эксплуатации газоконденсатных   месторождений являются многофазность поступающей из скважин продукции и необходимость наиболее полного отделения конденсата.

В связи с этим комплексное разработка газоконденсатных месторождений имеет ряд особенностей по сравнению с разработкой чисто газовых месторождений. В частности, разработка газоконденсатных месторождений должна обеспечивать оптимальные условия работы пласта с точки зрения наиболее полного извлечения конденсата из недр.

В зависимости от содержания стабильного конденсата, термодинамической характеристики, геологических условий, запасов газа и конденсата, геологопромысловой характеристики и глубины залегания продуктивных пластов, географического положения месторождений и других факторов газоконденсатные месторождения могут разрабатываться без искусственного поддержания пластового давления (на истощение, как чисто газовые месторождения) или с поддержанием давления в пласте.

5.5.1. Разработка газоконденсатных месторождений

с поддержанием пластового давления

В мировой практике наряду с разработкой газоконденсатных месторождений без поддержания давления, т. е. методом, наиболее распространенным у нас и за рубежом, на практике используется также метод разработки газоконденсатных месторождений с поддержанием пластового давления путем закачки сухого (отбензиненного) газа в пласт. Этот способ называется методом обратной закачки газа в пласт (сайклинг-процесс). Применяются также часто различные комбинации этого метода — полный сайклинг, неполный сайклинг, канадский сайклинг, когда газ закачивается в летний период времени и отбирается зимой в периоды наибольшего спроса газа.

Разработка газоконденсатного месторождения с поддержанием пластового давления путем закачки сухого газа обеспечивает наибольшие значения коэффициента газо- и конденсатоотдачи за весь период разработки месторождения.

При сайклинг-процессе добыча газа и конденсата производится с целью получения в качестве товарного продукта конденсата. Этот процесс продолжается до тех пор, пока добыча конденсата рентабельна, затем месторождение разрабатывается как чисто газовое на истощение. Основным недостатком этого метода является длительная консервация запасов газа. Для осуществления сайклинг-процесса требуются компрессоры и другое сложное технологическое оборудование высокого давления, отсутствие которого иногда вносит свои коррективы в способ разработки газоконденсатного месторождения. На эффективность процесса в значительной мере влияет неоднородность пород по коллекторским свойствам как по площади, так и по мощности пласта. Чем более неоднороден пласт, т. е. чем ниже возможно поршневое вытеснение жирного газа сухим, тем меньше коэффициент охвата при закачке газа и тем меньше конечное значение коэффициента конденсатоотдачи. Кроме того, на эффективность данного метода влияет вид коллекторов. Так, для трещиноватых или трещиновато-пористых пластов при определенных соотношениях между объемами трещин и их размерами, ориентации трещин и других параметров метод поддержания давления сухим газом может быть неэффективным, если вытесняющий агент в основном будет двигаться по трещинам, а значительная часть запасов газа и конденсата будет находиться в блоках между трещинами.

Газоконденсатные залежи подразделяются на насыщенные, ненасыщенные и перегретые.

В насыщенных залежах при падении давления сразу начинает выделяться в пласте конденсат. В ненасыщенных со снижением давления с первоначального до давления насыщения выпадения конденсата в пласте не происходит. В перегретых залежах при любом снижении давления при пластовой температуре в пласте выделения конденсата не происходит.

Таким образом, как частично ненасыщенные залежи, так и полностью перегретые газоконденсатные залежи в процессе их разработки не требуют поддержания пластового давления, а могут разрабатываться на истощение.

При расчете процесса разработки газоконденсатной залежи методом обратной закачки газа в пласт определяют следующие показатели:

- продолжительность периода постоянной добычи конденсата при заданном темпе отбора газоконденсата для различных схем размещения скважин;

- допрорывный и текущий коэффициенты охвата при различных вариантах разработки;

- добыча конденсата и газа в период рециркуляции по годам разработки;

- количество газа, остающегося для закачки после выделения из него конденсата и количества “постороннего” газа, необходимого для поддержания давления на первоначальном уровне;

- число эксплуатационных нагнетательных скважин и схема их размещения;

- коэффициенгы извлечения газа и конденсата (в том числе с учетом действия силы тяжести при крутых углах наклона пласта).

Кроме того, выбирают схему обработки газа и тип оборудования, используемого для закачки газа в пласт.

При искусственном заводнении газоконденсатного месторождения объем закачиваемой воды зависит от уровня добычи газа и значения поддерживаемого пластового давления. Если используется метод заводнения пласта, достигается одновременная добыча газа и конденсата постоянного состава, что имеет положительное значение для проектирования объектов по переработке конденсата. В то же время возникают дополнительные потери газа и конденсата, вызванные их защемлением при давлении, близком к начальному. Коэффициенты газо- и конденсатоотдачи в зависимости от коэффициента охвата и характера неоднородности пласта по площади и мощности пласта в этом случае уменьшаются.

5.5.2. Разработка газоконденсатных месторождений

без поддержания давления

Разработка  газоконденсатных  месторождений на истощение обеспечивает одновременную добычу газа и конденсата, высокий коэффициент газоотдачи, возможность изменения в широких пределах темпов отбора газа и конденсата. При этом затраты на разработку по сравнению с другими методами минимальные. Однако по сравнению с методом обратной закачки газа в пласт этот метод обеспечивает меньшую конденсатоотдачу. При сравнении различных методов разработки по весу извлекаемых углеводородов эксплуатация газоконденсатных месторождений на истощение равноценна разработке нефтяных месторождений с закачкой газа или воды в пласт.

Основное отличие в этом случае от разработки и эксплуатации чисто газовых месторождений состоит в необходимости учета влияния выпадения конденсата в призабойной зоне пласта и учета количества выделяющегося конденсата на всем пути движения газа от забоя до пункта его обработки и изменения его состава и состава газа во времени.

5.5.3. Разработка газоконденсатонефтяных месторождений

Рациональная разработка газоконденсатонефтяных месторождений состоит прежде всего в выборе и обосновании наиболее целесообразных, экономически выгодных методов, обеспечивающих высокие коэффициенты конденсатонефтеотдачи.

В зависимости от конкретных условий характеристики залежей, потребностей  в газе, конденсате и нефти; уровня технической оснащенности и существующей технико-экономической политики возможны следующие варианты разработки газоконденсатнонефтяных месторождений

1. Газоконденсатная зона разрабатывается на режиме истощения, разработка нефтяной зоны отстает. При этом варианте темп падения пластового давления в газоконденсатной зоне существенно опережает темп падения давления в нефтяной оторочке, что приводит к перемещению нефти в сухие газоносные пески и тем самым — к определенным ее потерям. Чем больше проницаемость, тем больше потерь нефти в сухих песках. Нефтеотдача при указанном варианте оценивается в 5—15%. Этот вариант связан также со значительными потерями конденсата. Преимущество — быстрое обеспечение газом.

2. Газоконденсатная и нефтяная зоны одновременно разрабатываются на истощение. Важным условием является недопущение образования градиентов давления от нефтяной зоны к газовой. Потери конденсата такие же, как в предыдущем варианте. Потери же нефти сравнительно меньше ввиду отсутствия вторжения ее в газовую зону.

3. Газоконденсатная зона до извлечения основных запасов нефти находится в консервации и не эксплуатируется. В пласте создаются постоянные градиенты давления от газовой зоны к нефтяной, что приводит к вытеснению нефти жидким газом и сохранению нефтяной оторочки от преждевременного истощения. Эффективность этого метода разработки особенно значительна при подвижности водонефтяного контакта и больших размерах газовой шапки.

4. До извлечения основных запасов нефти давление в газовой зоне поддерживается методом нагнетания сухого газа в сводовую часть залежи. При этом способе обеспечивается несколько большая нефтеотдача, чем при предыдущем.

5. Нефтяная зона разрабатывается одновременно с применением сайклинг-процесса в газоконденсатной части залежи. В этом случае из нефтяной оторочки извлекается нефть, из газоконденсатной — конденсат. После извлечения основных запасов нефти и конденсата сайклинг-процесс прекращается и залежь эксплуатируется как газовая.

6. Предусматривается одновременная разработка нефтяной и газоконденсатной зоны залежи с нагнетанием воды в пласт. Имеется в виду нагнетание воды в зону газонефтяного контакта при линейном расположении нагнетательных скважин в газоконденсатной зоне, вдоль контакта газ — нефть. Этот метод рекомендуется при малоподвижном водонефтяном контакте. Одно из основных преимуществ метода заключается в том, что отставание разработки нефтяной зоны не приводит к потерям нефти, так как в пласте вдоль газонефтяного контакта создается водяная завеса— узкая оторочка воды, разделяющая нефтяную и газоконденсатную части залежи. Кроме указанных методов разработки газоконденсатных залежей, имеются другие перспективные методы, применение которых могло бы обеспечить весьма высокие коэффициенты извлечения запасов нефти и конденсата. К ним относятся следующие методы.

1. Превращение нефтяной оторочки в газоконденсатное состояние с последующим извлечением основных запасов нефти и конденсата при однофазном состояний залежи путем закачки жирного газа Дело в том, что система нефть - метан переходит в газовую фазу при давлении порядка 100МПа, а применение жирного газа вместо сухого вызывает значительное снижение критического давления в системе нефть - газ.

2. Термическое воздействие на газоконденсатные пласты, например, созданием передвижного очага горения с подачей газа и воздуха на забой.

3. Многократная прокачка (до 10 и более объемов) сухого газа через пласт с целью испарения выпавшего конденсата.

4. Закачка жидкого газа (пропан — бутана) с созданием в пласте оторочки из этих продуктов, передвигаемых сухим газом для обеспечения вытеснения выпавшего конденсата.

5.6. Компонентотдача месторождений природных газов и методы её увеличения

5.6.1. Компонентотдача месторождений природных газов

Пластовый газ является сырьем для нефтехимической промышленности и источником энергии. Поэтому важен вопрос о компонентоотдаче и использовании запасов пластовой энергии.

Компонентоотдача газового, газоконденсатного или нефтяного месторождения характеризуется коэффициентом компонентоотдачи.

Коэффициентом объемной компонентоотдачи называется отношение объема извлеченного из пласта компонента Q_д к его геологическим запасам Q_з. Различают конечный (в конце периода эксплуатации) и текущий (в некоторый момент эксплуатации) коэффициенты компонентоотдачи. Часто эти коэффициенты выражаются в процентах.

,                                                          (5.1)

где Q_о – оставшиеся запасы.

Коэффициенты газо- и конденсатоотдачи выражаются следующим образом:

,                                                                ( 5.2)

                                                                            (5.3)

 Практика разработки отечественных и зарубежных месторождений показывает, что коэффициент газоотдачи во многих случаях достигает 85—95%, в то время как коэффициент конденсатоотдачи изменяется от 30 до 75 %.

Основными физическими факторами, влияющими на коэффициент газоотдачи являются: 1) режим эксплуатации месторождения; 2) средневзвешенное по объему порового пространства пласта конечное давление в залежи; 3) площадная и по разрезу пласта неоднородность литологического состава и фациальная изменчивость пород пласта; 4) тип месторождения (пластовое, массивное); 5) темп отбора газа.

При разработке месторождений, приуроченных к относительно однородным по коллекторским свойствам пластам в общем случае объем остаточного газа в пласте в конце периода разработки можно выразить следующим равенством:

,                               (5.4)

где W_н и W_{к -}  начальный и конечный газонасыщенные объемы порового пространства пласта, м³;индексы н, к, в относятся к начальным, конечным и обводненным объемам; a—коэффициент остаточной объемной газонасыщенности обводненной (т. е. W_н- W_к ) зоны, доли единицы;- средневзвешенное по площади, приведенное (деленное на коэффициент сверхсжимаемости) и безразмерное (отнесенное к атмосферному давлению) давление.

С учетом (5.4) коэффициент газоотдачи запишется в виде:

,                                                  (5.5)

Исследуем зависимость коэффициента газоотдачи от различных геологических, эксплуатационных и физических факторов.

1. Коэффициент газоотдачи при газовом режиме эксплуатации (W_н=W_к=const, a=0, Q_з=W_н`р_н)

,                                                               (5.6)

2. Коэффицииент газоотдачи при жестком водонапорном режиме эксплуатации (W_н>W_к; a>0, `р<sub>н</sub>=`p_к »const)

.                      (5.7)

Здесь: для песков ;

для долмитов .

Если W_к=0, то: ;  .

3. Коэффициент газоотдачи при упруговодонапорном режиме эксплуатации (W_н>W_к; a>0, `р<sub>н</sub>>`p_в>`p_к)

,                                                 (5.8)

где a=a₀f(р_в, Q(t)/Q_з, литологии пласта); Q(t) – годовой отбор газа из месторождения.

Если Q(t)/Q_з<0,2, то:

- для несцементированных песков ;                      (5.9)

- для песчаников .                                                    (5.10)

При разработке залежей, приуроченных к резко неоднородным по коллекторским свойствам пластам, пользоваться для определения коэффициента конечной газоотдачи формулой (5.5) нельзя даже при проявлении газового режима.

На коэффициенты газоотдачи, кроме рассмотренных, влияют и другие факторы: а) охват залежи вытеснением; б) размещение скважин на структуре и площади газоносности; в) глубина спуска колонны насосно-компрессорных труб.

Коэффициент газоотдачи больше у пород с большей пористостью и газонасыщенностью и меньшей проницаемостью:

 ,                                                                                  (5.11)

где a - коэффициент газонасыщенности; m - коэффициент эффективной пористости. Влиянием коэффициента проницаемости на газоотдачу можно пренебречь.

Коэффициент газоотдачи практически не зависит от вязкости газа и воды и поверхностного натяжения на границе фаз (при различных температурах), а также от давления вытеснения и скорости вытеснения газа водой. На этот коэффициент в основном влияют капиллярные процессы, происходящие при вытеснении газа водой, а также коллекторские свойства продуктивных горизонтов. Чем больше макро- и микронеоднородность пласта, тем меньше коэффициент газоотдачи.

Со снижением пластового давления в обводненной зоне пласта увеличивается коэффициент остаточной газонасыщенности, что приводит к уменьшению фазовой проницаемости для воды. Стабилизация коэффициентов остаточной газонасыщенности и фазовой проницаемости для воды происходит практически одновременно. После достижения критической газонасыщенности “защемленный” газ обретает подвижность и выходит в газонасыщенную часть залежи, что может существенно увеличить ее газоотдачу.

При разработке газовых и газоконденсатных залежей, приуроченных к однородным по коллекторским свойствам пластам, в целях увеличения конечной газоотдачи рекомендуется увеличивать темп отбора газа из них. В этом случае вода не успевает поступать а газовую залежь, в связи с чем резко сокращается количество “защемленного” ею газа.

В случае разработки неоднородных по коллекторским свойствам залежей их форсированная разработка может привести к избирательному обводнению, значительно снижающему газоотдачу месторождения в целом.

Существенно может снизить газоотдачу месторождений проведение капитальных и подземных ремонтов на заключительной стадии разработки залежи. В этот период эксплуатации глушение скважин глинистым раствором или другими задавочными жидкостями приводит к тому, что в большинстве случаев производительность их резко падает, а иногда скважины после ремонтных работ вообще не удается освоить.

Основными физическими параметрами, влияющими на коэффициент конденсатоотдачи, являются: 1) метод разработки месторождения (с поддержанием или без поддержания пластового давления); 2) потенциальное содержание конденсата (С₅₊) в газе; 3) удельная поверхность пористой среды; 4) групповой состав и физические свойства конденсата (молекулярная масса и плотность); 5) начальное давление и температура.

Наиболее высокий коэффициент конденсатоотдачи достигается при поддержании начального пластового давления в процессе отбора пластового газа. В этом случае он может достигать 85 % при поддержании давления с помощью газообразного рабочего агента и 75%—при поддержании давления при закачке воды в залежь.

Коэффициент конденсатоотдачи несцементированного песка или песчаника при вытеснении жидкого углеводородного конденсата водой при постоянном давлении можно рассчитать по уравнению

,                                              (5.12)

где r_нк - начальная конденсатонасыщенность пористой среды, доли единицы.

Коэффициент конденсатоотдачи при разработке газоконденсатной залежи без поддержания пластового давления при газовом режиме эксплуатации пласта (W_н=соnst) можно определить по различным корреляционным зависимостям, полученным на основе обработки лабораторных экспериментальных данных.

5.6.2. Методы увеличения компонентоотдачи

газоконденсатных месторождений

При газовом режиме эксплуатации месторождения, т. е. при постоянном газонасыщенном объеме перового пространства пласта, коэффициент газоотдачи газовых месторождений можно увеличить, как это следует из анализа уравнения (5.6), путем уменьшения средневзвешенного по газонасыщенному объему перового пространства давления в залежи `р_к. При этом существенно уменьшается и коэффициент динамической вязкости газа.

Особенно высоким коэффициент газоотдачи будет в случае применения винтовых компрессоров в процессе разработки месторождения при давлении ниже атмосферного.

При упруговодонапорном режиме эксплуатации газового месторождения, как это следует из анализа уравнения (5.5), коэффициент газоотдачи можно увеличить путем уменьшения:

а) давления в газонасыщенной `р<sub>к</sub> и обводненной `р_в зонах пласта; б) объема обводненной зоны (W_н-W_к); в) объемной газонасыщенности обводненной зоны а; г) регулирования отборов газа по площади и разрезу для равномерного стягивания контурной или подъема подошвенной воды в газовую залежь.

В некоторых случаях снижению давления в газонасыщенной и обводненной зонах будет способствовать периодическая с высоким темпом отбора газа эксплуатация месторождений в конечный период, снижение давления в обводненной зоне будет способствовать при 0,3<р_к/р_н<1,0, как это следует из уравнения (5.9), увеличению объемной газонасыщенности обводненной зоны a, увеличению фазовой проницаемости для газовой фазы и выходу газа из обводненной зоны (W_н-W_к) в газонасыщенную часть пласта W_к.

Конденсатоотдача будет наиболее высокой в том случае, если в пласте не происходит явление обратной конденсации углеводородной жидкости. Этого можно достичь путем закачки в пласт рабочего агента для поддержания начального пластового давления. При таких условиях жирный пластовый газ вытесняется к забоям эксплуатационных скважин газообразным или жидким рабочим агентом практически без расширения, увеличения объема. При разработке газоконденсатных залежей с большим этажом газоносности и содержанием конденсата (С₅₊) и других ценных компонентов (сероводорода, гелия) в газе поддержание давления может производиться одновременно двумя рабочими агентами: а) сухим газом; б) водой. Сухой газ закачивается в сводовую часть залежи, вода — под поверхность начального газоводяного контакта.

При разработке газоконденсатной залежи без поддержания пластового давления в условиях газового режима (W_н=сonst), при образовании жидкой фазы в пласте коэффициент конденсатоотдачи можно увеличить различными методами воздействия на пласт и пластовый флюид: 1) прямым испарением жидкости в массу закачиваемого в пласт газообразного рабочего агента; 2) вытеснением жидкого углеводородного конденсата водой; 3) уменьшением коэффициента динамической вязкости углеводородного конденсата путем увеличения температуры.

В качестве газообразных рабочих агентов для закачки в пласт с целью испарения находящегося в его поровом пространстве неподвижного конденсата используются: а) сухой газ, т. е. часть пластового газа (метан, этан, следы пропана и бутана), оставшегося после отделения от него в промысловых аппаратах конденсирующихся углеводородов; б) сухой газ, обогащенный определенным количеством промежуточных компонентов (т. е. пропаном и бутаном) с целью увеличения растворяющей способности рабочего агента; в) углекислый газ

5.7. Особенности разработки газовых и газоконденсатных месторождений

В настоящее время в СССР все газовые и газоконденсатные месторождения разрабатываются на режиме истощения, что обусловливает:

- низкие коэффициенты конденсатоотдачи из-за ретроградных потерь конденсата в пластах;

- большие затраты на подготовку газа к дальнему транспорту из-за необходимости строительства ДКС; ограниченность периода постоянной добычи газа.

 Потери конденсата при газовом режиме разработки увеличиваются с ростом его начального содержания (более 100 см³/м³) и плотности. При прочих равных условиях коэффициент конденсатоотдачи К_к возрастает при увеличении различия между начальным пластовым давлением и давлением начала конденсации, а также при повышенных температурах в пластах. Однако и в наиболее благоприятных условиях в большинстве случаев К_к £60 %.

Проявление естественного упруговодонапорного режима при избирательном обводнении приводит к увеличению потерь конденсата.

Эксплуатация газоконденсатных месторождений в режиме истощения обусловливает и другие недостатки.

1) Коэффициент газоотдачи при эксплуатации месторождений в режиме истощения существенно зависит от геологических особенностей месторождений, и прежде всего от активности контурных вод, а также от экономико-географических факторов. Опыт эксплуатации газовых месторождений в США показывает, что средний коэффициент газоотдачи К_г при газовом режиме разработки равен 0,85. Следует отметить, что эти данные получены для мелких месторождений, расположенных вблизи потребителя, и поэтому они близки к предельным. Из факторов, влияющих на К_г , особенно следует отметить удаленность месторождения от потребителя, что обусловливает давление забрасывания.

В условиях проявления водонапорного режима коэффициент газоотдачи обычно понижается: есть данные, что минимальные значения его в гранулярных пластах могут составить около 0,45. В СССР имеется -ряд месторождений с активной водонапорной системой, в которых конечные значения К_г  находятся на уровне 0,5 (месторождения Краснодарского края, Волгоградской области) или близки к нему. Вместе с тем есть месторождения, на которых при проявлении упруговодонапорного режима, судя по литературным данным, получены или планируются значения К_г  на уровне 0,8 и выше. В пластах с вторичной пористостью, и прежде всего в трещиноватых, К_г  в среднем ниже.

Однако приводимые в литературе высокие значения коэффициентов газоотдачи при проявлении водонапорного режима часто обусловлены тем, что расчет К_г  проводят по отношению к промышленным запасам газа, рассчитанным объемным методом. Последние же, как показал специальный анализ 122 залежей, для которых запасы были с высокой надежностью определены по падению давления, систематически занижены примерно па 15 % по отношению к фактическим и характеризуются случайной погрешностью на уровне 30 %.

Анализ разработки газовых месторождений, эксплуатирующихся в условиях активного естественного упруговодонапорного режима, показывает, что основная причина снижения газоотдачи — нерегулируемое избирательное обводнение.

Разработка месторождений в режиме истощения обусловливает необходимость уменьшения темпа отбора газа при извлечении примерно 50 % начальных запасов. Длительность периода постоянной добычи и коэффициент газоотдачи определяются начальным пластовым давлением, продуктивностью скважин, запасами, темпом отбора газа, а также активностью водонапорной системы. В среднем на конец периода постоянной добычи коэффициент извлечения газа практически при газовом режиме не превышает 60 % геологических запасов газа. Если учесть, что в период нарастающей добычи извлекается примерно 10 % начальных запасов газа и более, то в период постоянной добычи газа даже при газовом режиме извлекается не более 50 % начальных запасов газа.

При проявлении активного водонапорного режима с нерегулируемым избирательным обводнением объем добычи при постоянном темпе отбора сокращается. Так, на Ленинградском месторождении в период постоянной добычи было извлечено примерно 40 % начальных запасов газа.

При проявлении естественного водонапорного режима практически невозможен долгосрочный прогноз эксплуатационных показателей, что особенно недопустимо при эксплуатации крупных газоконденсатных месторождений. Так, например, по Ленинградскому месторождению, согласно проекту разработки, предполагалось сохранить до 1973 г. годовую добычу газа на уровне не менее 3%, а фактическая добыча в 1972 г. была менее 1 % начальных запасов газа, а в 1973 г.—менее 0,5%, т. е. соответственно в 3 и 6 раз ниже проектной. Следует отметить, что столь существенное расхождение обусловлено трудностями прогноза, а не случайными ошибками в проекте, который полностью соответствовал уровню развития теории эксплуатации газовых залежей на период его составления.

Таким образом, при проектировании системы разработки газовых и газоконденсатных месторождений на режиме истощения практически можно планировать режим постоянной добычи не более чем на К_г=50 % геологических запасов газа. Для уникальных и одиночных месторождений это обусловливает необходимость ориентироваться при технико-экономических расчетах на оценку максимальной годовой добычи и в период постоянной добычи практически также лишь 50 % от геологических запасов газа, поскольку недозагрузка магистральных газопроводов большой протяженности в проектный срок их эксплуатации приведет к резкому повышению приведенных затрат на газ, добываемый из таких месторождений. В связи с этим, с одной стороны, возникает проблема доразработки месторождений на режиме падающей добычи, которая будет особенно существенной для наиболее удаленных и крупных месторождений, с другой стороны, создаются объективные предпосылки к длительной консервации газа и установлению годовых отборов на уровне, не превышающем 3 % начальных. Такие отборы не всегда оптимальны и для получения высокого коэффициента газоотдачи.

Падение пластового давления в залежах в большинстве случаев вызывает снижение продуктивности скважин при рабочих депрессиях. Это приводит к необходимости вести большой объем дополнительного эксплуатационного бурения, что весьма сложно в труднодоступных районах. Опережающее эксплуатационное бурение не всегда оправдано в случае проявления активного водонапорного режима и при малой изученности эксплуатационных объектов, так как может привести к заложению скважин в зонах, отбор из которых будет затруднен при избирательном обводнении залежи. Одним из факторов, обусловливающих уменьшение продуктивности скважин, является уменьшение проницаемости пластов с падением давления, что наиболее существенно для пластов, проницаемость которых низка при начальном давлении. В пластах с глинистым цементом проницаемость может уменьшаться в 10 раз и более.

К важным факторам, обусловливающим снижение газоотдачи при разработке газовых месторождений на любом режиме, относится нелинейность фильтрации газа при малых градиентах давления, которая в предельном случае эквивалентна наличию начального градиента давления t₀. Иначе говоря, фильтрация происходит таким образом, что при градиентах давления, меньших по абсолютной величине, чем t₀ , движение практически отсутствует. Наличие начального градиента при фильтрации газа приводит к снижению как газо- и конденсатоотдачи, так и дебитов скважин вследствие образования застойных зон, иногда очень обширных, где газ неподвижен из-за недостаточного градиента давления. Влияние начального градиента в ходе разработки газовых и газоконденсатных месторождений осложняется тем, что начальный градиент в значительной степени зависит от водонасыщенности и эффективного давления, т. е. от разности между горным и внутрипоровым давлением. С ростом водонасыщенности начальный градиент давления при фильтрации газа через глинизированную породу значительно возрастает. Он отличен от нуля только при водонасыщенности больше некоторой предельной и увеличивается с ростом эффективного давления. Отмеченные зависимости  необходимо учитывать при оценке влияния режима разработки на газоотдачу в связи с нелинейностью закона фильтрации и начальным градиентом. Разработка месторождений в режиме истощения происходит при больших градиентах, чем в случае внутриконтурного заводнения, в связи с чем часть застойных зон по мере снижения пластового давления и роста градиента начинает дренироваться. Однако, с другой стороны, при снижении пластового давления возрастает эффективное давление, действующее на пласт, что, как уже отмечалось, приводит к росту начального градиента в малопроницаемых прослоях. Рост начального градиента для газа в ходе разработки может привести к тому, что малопроницаемые прослои превратятся в непроницаемые и будет отрезана и перестанет дренироваться часть коллектора.

Наконец, при нерегулируемом или плохо регулируемом обводнении часть малопроницаемых прослоев может преждевременно обводниться и в них возникнет начальный градиент для газа. Такая опасность существует как при естественном, так и при искусственном обводнении и указывает на необходимость тщательного изучения разреза для контроля за разработкой.

Вместе с этой лекцией читают "2 Классификация интеллектуальных систем".

Проявление естественного водонапорного режима при избирательном обводнении на фоне указанных явлений приводит к еще большему снижению коэффициента газоотдачи в результате образования недренируемых целиков газа по площади залежи, специальное разбуривание которых в большинстве случаев малоэффективно, так как вновь пробуренные скважины быстро обводняются.

Все это вызывает необходимость повышения эффективности системы эксплуатации газовых и особенно газоконденсатных месторождений.

В мировой практике при эксплуатации газоконденсатных месторождений с содержанием конденсата более 25 см³/м³ наряду с эксплуатацией их на режиме истощения применяется сайклинг-процесс, позволяющий существенно повысить коэффициент конденсатоотдачи. Сайклинг-процесс широко применяется на месторождениях с содержанием конденсата более 100 см³/м³ и при запасах газа от 10 млрд. м³ и более при близости начального пластового давления и давления начала конденсации. Недостатки применения сайклинг-процесса широко известны, из них к основным относятся следующие:

- большие капитальные вложения и необходимость создания специального оборудования при эксплуатации месторождений с высокими пластовыми давлениями; большие эксплуатационные затраты;

- понижение надежности промыслового оборудования (скважинного и наземного) в связи с увеличением срока эксплуатации, особенно при наличии агрессивных компонентов в добываемой продукции.

Однако принципиально поддержание пластового давления при эксплуатации газовых и газоконденсатных залежей весьма целесообразно. Наиболее пригодный метод поддержания пластового давления—закачка воды. Идея задачки воды в газовые и газоконденсатные залежи многократно обсуждалась, но не была реализована на практике, так как по результатам ранее выполненных лабораторных и промысловых исследований считалось, что вытеснение газа водой сопровождается интенсивным защемлением газа. Полагали, что коэффициент извлечения газа не превышает 50%, т. е. примерно соответствует реально достигаемым значениям нефтеотдачи залежей, разрабатываемых при искусственном водонапорном режиме. При этом не учитывался ряд принципиально важных факторов, различающих механизмы вытеснения водой нефти и газа. Газ благодаря относительно малой вязкости в меньшей мере подвержен блокированию водой как в масштабе пор, так и макронеоднородностей пласта. В результате коэффициенты вытеснения и охвата при регулируемом заводнении должны быть значительно выше, чем для нефтяных залежей. Большая подвижность газа упрощает и проблему регулирования продвижения воды. Известно также, что при проявлении начального градиента фильтрации для воды даже в нефтяных пластах коэффициент отдачи возрастает. Это обстоятельство благоприятствует возможности контроля за распределением закачиваемой поды, которую можно селективно направлять в зоны газового пласта, заранее выбранные для заводнения.
