Основные элементы резервуаров
Основные элементы резервуаров.
- Корпус, материал изготовления листовая сталь, толщина стенки от 4 до 10 мм.
- Днище, толщина стенки 5 мм.
- Крыша, толщина стенки 2,5 мм.
- Арматура
Диаметры резервуаров
- 5330 до 33350 мм
- Высота 5510 до 12270 мм
Масса 4,98 т до 174,44 т
Рекомендуемые материалы
Резервуары средней и большой емкости изготавливают с переменной толщиной стенки в нижней части резервуара.
Давление, испытываемое в резервуарах, распределяется по закону треугольника. P=ρgh
Толщину стенки определяют , δ=( ρghP)/2Rz
h – высота столба от уровня до рассматриваемого пояса резервуара
Rz - допустимое напряжение на растяжении
При сооружении резервуара корпуса, стальные пояса могут располагаться тремя способами:
1)ступенчатым
2)телескопическим
3)встык
Перед сооружением резервуара подготавливается фундамент резервуара. Он состоит:
- верхний слой – гидрозащита
- низкозернистый песок
- крупнозернистый песок
- гравий – нижний слой.
-
-

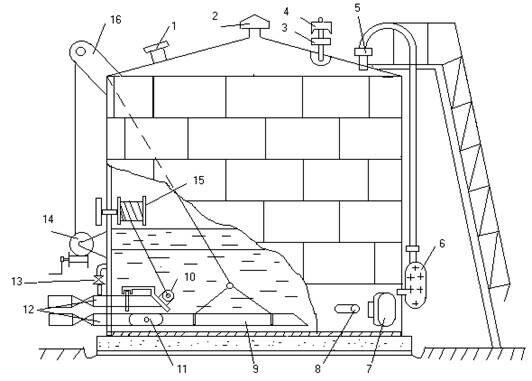

- 1 – световой люк
- 2 – вентиляционный патрубок
- 3 – огневой предохранитель
- 4 – дыхательный клапан
- 5 – замерный люк
- 6 – указатель уровня
- 7 – люк лаз
- 8 - сифонный клапан
- 9 – подъемная труба
- 10 – хлопушка
Люди также интересуются этой лекцией: 4.15 Развитие общественно-политической мысли.
- 11 – шарнир подъемной трубы
- 12 – приемно-раздаточный патрубок
- 13 – перепускное устройство
- 14 – лебедка
- 15 – управление хлопушкой
- 16 – роликовый блок.
