ЛЕКЦИЯ

РЕНТГЕНОВСКОЕ ИЗЛУЧЕНИЕ

1. Природа рентгеновского излучения

2. Тормозное рентгеновское излучение, его спектральные свойства.

3. Характеристическое рентгеновское излучение (для ознакомления).

4. Взаимодействие рентгеновского излучения с веществом.

5. Физические основы использования рентгеновского излучения в медицине.

Рентгеновское излучение (X – лучи) открыты К. Рентгеном который в 1895 г. стал первым Нобелевским лауреатом по физике.

1. Природа рентгеновского излучения

Рентгеновское излучение – электромагнитные волны с длинной от 80 до 10^–5 нм. Длинноволновое рентгеновское излучение перекрывается коротковолновым УФ излучением, коротковолновое – длинноволновым g-излучением.

Рекомендуемые материалы

Рентгеновское излучение получают в рентгеновских трубках. рис.1.

К – катод

А – анод

1 – пучок электронов

2 –рентгеновское излучение

Рис. 1. Устройство рентгеновской трубки.

Трубка представляет собой стеклянную колбу (с возможно высоким вакуумом: давление в ней порядка 10^–6 мм.рт.ст.) с двумя электродами: анодом А и катодом К, к которым приложено высокое напряжение U (несколько тысяч вольт). Катод является источником электронов (за счет явления термоэлектронной эмиссии). Анод – металлический стержень, имеет наклонную поверхность для того, чтобы направлять возникающее рентгеновское излучение под углом к оси трубки. Он изготовляется из хорошо теплопроводящего материала для отвода теплоты, образующейся при бомбардировке электронов. На скошенном торце имеется пластинка из тугоплавкого металла (например, вольфрама).

Сильный разогрев анода обусловлен тем, что основное количество электронов в катодном пучке, попав на анод, испытывает многочисленные столкновения с атомами вещества и передает им большую энергию.

Под действием высокого напряжения электроны, испущенные раскаленной нитью катода, ускоряются до больших энергий. Кинетическая энергия электрона равна mv²/2. Она равна энергии, которую он приобретает, двигаясь в электростатическом поле трубки:

mv²/2 = eU                                                (1)

где m, e – масса и заряд электрона, U – ускоряющее напряжение.

Процессы приводящие к возникновению тормозного рентгеновского излучения обусловлены интенсивным торможением электронов в веществе анода электростатическим полем атомного ядра и атомарных электронов.

Механизм возникновения можно представить следующим образом. Движущиеся электроны – это некоторый ток, образующий свое магнитное поле. Замедление электронов – снижение силы тока и, соответственно, изменение индукции магнитного поля, которое вызовет возникновение переменного электрического поля, т.е. появление электромагнитной волны.

Таким образом, когда заряженная частица влетает в вещество, она тормозится, теряет свою энергию и скорость и излучает электромагнитные волны.

2. Спектральные свойства тормозного рентгеновского излучения.

Итак, в случае торможения электрона в веществе анода возникает тормозное рентгеновское излучение.

Спектр тормозного рентгеновского излучения является сплошным. Причина этого в следующем.

При торможении электронов у каждого из них часть энергии идет на нагрев анода (Е₁ = Q), другая часть на создание фотона рентгеновского излучения (Е₂ = hv), иначе, eU = hv + Q. Соотношение между этими частями случайное.

Таким образом, непрерывный спектр тормозного рентгеновского излучения образуется благодаря торможению множества электронов, каждый из которых испускает один квант рентгеновского излучения hv (h) строго определенной величины. Величина этого кванта различна для разных электронов. Зависимость потока энергии рентгеновского излучения от длины волны l, т.е. спектр рентгеновского излучения представлен на рис.2.

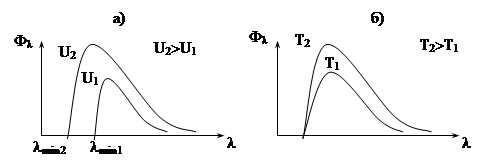

Рис.2. Спектр тормозного рентгеновского излучения: а) при различном напряжении U в трубке; б) при различной температуре Т катода.

Коротковолновое (жесткое) излучение обладает большей проникающей способностью, чем длинноволновое (мягкое). Мягкое излучение сильнее поглощается веществом.

Со стороны коротких длин волн спектр резко обрывается на определенной длине волны l_min. Такое коротковолновое тормозное излучение возникает тогда, когда энергия, приобретенная электроном в ускоряющем поле, полностью переходит в энергию фотона (Q = 0):

eU = hv_max = hc/l_min, l_min = hc/(eU),                    (2)

l_min(нм) = 1,23/UкВ

Спектральный состав излучения зависит от величины напряжения на рентгеновской трубке, с увеличением напряжения значение l_min смещается в сторону коротких длин волн (рис. 2a).

При изменении температуры Т накала катода возрастает эмиссия электронов. Следовательно, увеличивается ток I в трубке, но спектральный состав излучения не изменяется (рис. 2б).

Поток энергии Ф* тормозного излучения прямо пропорционален квадрату напряжения U между анодом и катодом, силе тока I в трубке и атомному номеру Z вещества анода:

Ф = kZU²I.                                                (3)

где k = 10^–9 Вт/(В²А).

3. Характеристическое рентгеновское излучение (для ознакомления).

Увеличение напряжения на рентгеновской трубке приводит к тому, что на фоне сплошного спектра появляется линейчатый, который соответствует характеристическому рентгеновскому излучению. Это излучение специфично для материала анода.

Механизм его возникновения таков. При большом напряжении ускоренные электроны (с большой энергией) проникают в глубь атома и выбивают из его внутренних слоев электроны. На свободные места переходят электроны с верхних уровней, в результате чего высвечиваются фотоны характеристического излучения.

Спектры характеристического рентгеновского излучения отличаются от оптических спектров.

– Однотипность.

Однотипность характеристических спектров обусловлена тем, что внутренние электронные слои у разных атомов одинаковы и отличаются только энергетически из–за силового воздействия со стороны ядер, которое увеличивается с возрастанием порядкового номера элемента. Поэтому характеристические спектры сдвигаются в сторону больших частот с увеличением заряда ядра. Опытно это было подтверждено сотрудником Рентгена – Мозли, который измерил частоты рентгеновских переходов для 33 элементов. Им был установлен закон.

ЗАКОН МОЗЛИ – корень квадратный из частоты характеристического излучения есть линейная функция порядкового номера элемента:

 = A × (Z – В),                                     (4)

где v – частота спектральной линии, Z – атомный номер испускающего элемента. А, В – константы.

Важность закона Мозли заключается в том, что по этой зависимости можно по измеренной частоте рентгеновской линии точно узнать атомный номер исследуемого элемента. Это сыграло большую роль в размещении элементов в периодической системе.

– Независимость от химического соединения.

Характеристические рентгеновские спектры атома не зависят от химического соединения, в которое входит атом элемента. Например, рентгеновский спектр атома кислорода одинаков для О_2, Н₂О, в то время как оптические спектры этих соединений отличаются. Эта особенность рентгеновского спектра атома послужила основанием для названия "характеристическое излучение".

4. Взаимодействие рентгеновского излучения с веществом

Воздействие рентгеновского излучения на объекты определяется первичными процессами взаимодействия рентгеновского фотона с электронами атомов и молекул вещества.

Рентгеновское излучение в веществе поглощается или рассеивается. При этом могут происходить различные процессы, которые определяются соотношением энергии рентгеновского фотона hv и энергии ионизации А_и (энергия ионизации А_и – энергия, необходимая для удаления внутренних электронов за пределы атома или молекулы).

а) Когерентное рассеяние (рассеяние длинноволнового излучения) происходит тогда, когда выполняется соотношение

hv < А_и.

У фотонов вследствие взаимодействия с электронами изменяется только направление движения (рис.3а), но энергия hv и длина волны не меняются (поэтому это рассеяние называется когерентным). Так как энергия фотона и атома не изменяются, то когерентное рассеяние не влияет на биологические объекты, но при создании защиты от рентгеновского излучения следует учитывать возможность изменения первичного направления пучка.

б) Фотоэффект происходит тогда, когда

hv ³ А_и.

При этом могут быть реализованы два случая.

1.Фотон поглощается, электрон отрывается от атома (рис. 3б). Происходит ионизация. Оторвавшийся электрон приобретает кинетическую энергию: E_к = hv – A_и. Если кинетическая энергия велика, то электрон может ионизировать соседние атомы путем соударения, образуя новые вторичные электроны.

2.Фотон поглощается, но его энергии не достаточно для отрыва электрона, и может происходить возбуждение атома или молекулы (рис.3в). Это часто приводит к последующему излучению фотона в области видимого излучения (рентгенолюминесценция), а в тканях – к активации молекул и фотохимическим реакциям. Фотоэффект происходит, в основном, на электронах внутренних оболочек атомов с высоким Z.

в) Некогерентное рассеяние (эффект Комптона, 1922 г.) происходит тогда, когда энергия фотона намного больше энергии ионизации

hv » А_и.

При этом электрон отрывается от атома (такие электроны называются электронами отдачи), приобретает некоторую кинетическую энергию E_к, энергия самого фотона уменьшается (рис. 4г):

hv = hv' + А_и + Е_к.                                    (5)

Образующееся таким образом излучение с измененной частотой (длиной) называется вторичным, оно рассеивается по всем направлениям.

Электроны отдачи, если они имеют достаточную кинетическую энергию, могут ионизировать соседние атомы путем соударения. Таким образом, в результате некогерентного рассеяния образуется вторичное рассеянное рентгеновское излучение и происходит ионизация атомов вещества.

Указанные (а,б,в) процессы могут вызвать рад последующих. Например (рис. 3д), если при фотоэффекте происходит отрыв от атома электронов на внутренних оболочках, то на их место могут переходить электроны с более высоких уровней, что сопровождается вторичным характеристическим рентгеновским излучением данного вещества. Фотоны вторичного излучения, взаимодействуя с электронами соседних атомов, могут, в свою очередь, вызывать вторичные явления.

когерентное рассеяние

hv < А_И

энергия и длина волны остаются неизменными

фотоэффект

hv ³ А_и

фотон поглощается, е^– отрывается от атома – ионизация

hv = А_и + Е_к

атом А возбуждается при поглощении фотона, R – рентгенолюминесценция

некогерентное рассеяние

hv » А_и

hv = hv'+А_и +Е_к

вторичные процессы при фотоэффекте

Рис. 3 Механизмы взаимодействие рентгеновского излучения с веществом

Физические основы использования рентгеновского излучения в медицине

При падении рентгеновского излучения на тело оно незначительно отражается от его поверхности, а в основном проходит вглубь, при этом частично поглощается и рассеивается, частично проходит насквозь.

Закон ослабления.

Поток рентгеновского излучения ослабляется в веществе по закону:

                            Ф = Ф₀е^{–m × х}                                                                                  (6)

где m – линейный коэффициент ослабления, который существенно зависит от плотности вещества. Он равен сумме трех слагаемых, соответствующих когерентному рассеянию m_1, некогерентному m₂ и фотоэффекту m₃:

m = m₁ + m₂ + m₃.                                                 (7)

Вклад каждого слагаемого определяется энергией фотона. Ниже приведены соотношения этих процессов для мягких тканей (воды).

Пользуются массовым коэффициентом ослабления, который не зависит от плотности вещества r:

m_m = m/r.                                                   (8)

Массовый коэффициент ослабления зависит от энергии фотона и от атомного номера вещества – поглотителя:

m_m = kl³Z³.                                                (9)

Массовые коэффициенты ослабления кости и мягкой ткани (воды) отличаются: m_{m  кости}/m_{m  воды}= 68.

Если на пути рентгеновских лучей поместить неоднородное тело и перед ним поставить флуоресцирующий экран, то это тело, поглощая и ослабляя излучение, образует на экране тень. По характеру этой тени можно судить о форме, плотности, структуре, а во многих случаях и о природе тел. Т.е. существенное различие поглощения рентгеновского излучения разными тканями позволяет в теневой проекции видеть изображение внутренних органов.

Если исследуемый орган и окружающие ткани одинаково ослабляют рентгеновское излучение, то применяют контрастные вещества. Так, например, наполнив желудок и кишечник кашеобразной массой сульфата бария (BaS0₄), можно видеть их теневое изображение (соотношение коэффициентов ослабления равно 354).

Использование в медицине.

В медицине используется рентгеновское излучение с энергией фотонов от 60 до 100-120 кэВ при диагностике и 150-200 кэВ при терапии.

Рентгенодиагностика – распознавание заболеваний при помощи просвечивания тела рентгеновским излучением.

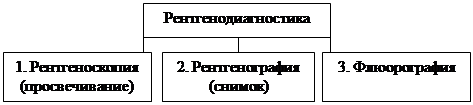

Рентгенодиагностику используют в различных вариантах, которые приведены ниже.

1.При рентгеноскопии рентгеновская трубка расположена позади пациента. Перед ним располагается флуоресцирующий экран. На экране наблюдается теневое (позитивное) изображение. В каждом отдельном случае подбирается соответствующая жесткость излучения, так чтобы оно проходило через мягкие ткани, но достаточно поглощалось плотными. В противном случае получается однородная тень. На экране сердце, ребра видны темными, легкие – светлыми.

2.При рентгенографии объект помещается на кассете, в которую вложена пленка со специальной фотоэмульсией. Рентгеновская трубка располагается над объектом. Получаемая рентгенограмма дает негативное изображение, т.е. обратное по контрасту с картиной, наблюдаемой при просвечивании. В данном методе имеет место большая четкость изображения, чем в (1), поэтому наблюдаются детали, которые трудно рассмотреть при просвечивании.

Перспективным вариантом данного метода является рентгеновская томография и "машинный вариант" – компьютерная томография.

3. При флюорографии, на чувствительной малоформатной пленке фиксируется изображение с большого экрана. При рассматривании снимки рассматриваются на специальном увеличителе.

Рентгенотерапия – использование рентгеновского излучения для уничтожения злокачественных образований.

Биологическое действие излучения заключается в нарушении жизнедеятельности, особенно быстро размножающихся клеток.

КОМПЬЮТЕРНАЯ ТОМОГРАФИЯ   (КТ)

Метод рентгеновской компьютерной томографии основан на реконструкции изображения определенного сечения тела пациента путем регистрации большого количества рентгеновских проекций этого сечения, выполненных под разными углами. Информация от датчиков, регистрирующих эти проекции, поступает в компьютер, который по специальному программе вычисляет распределение плотности образца в исследуемом сечении и отображает его на экране дисплея. Полученное таким образом изображение сечения тела пациента характеризуется прекрасной четкостью и высокой информативностью. Программа позволяет при необходимости увеличить контраст изображения в десятки и даже сотни раз. Это расширяет диагностические возможности метода.

Видеографы (аппараты с цифровой обработкой рентгеновского изображения) в современной стоматологии.

В стоматологии именно рентгенологическое исследование является основным диагностическим методом. Однако ряд традиционных организационно–технических особенностей рентгенодиагностики делают ее не вполне комфортной как для пациента, так и для стоматологических клиник. Это, прежде всего, необходимость контакта пациента с ионизирующим излучением, создающим часто значительную лучевую нагрузку на организм, это также необходимость фотопроцесса, а следовательно, необходимость фотореактивов, в том числе токсичных. Это, наконец, громоздкий архив, тяжелые папки и конверты с рентгеновскими пленками.

Кроме того, современный уровень развития стоматологии делает недостаточной субъективную оценку рентгенограмм человеческим глазом. Как оказалось, из многообразия оттенков серого тона, содержащегося в рентгеновском изображении, глаз воспринимает только 64.

Очевидно, что для получения четкого и подробного изображения твердых тканей зубо–челюстной системы при минимальной лучевой нагрузке нужны иные решения. Поиск привел к созданию, так называемых, радиографических систем, видеографов – систем цифровой рентгенографии.

Без технических подробностей принцип действия таких систем состоит в следующем. Рентгеновское излучение поступает через объект не на фоточувствительную пленку, а на специальный внутриоральный датчик (специальную электронную матрицу). Соответствующий сигнал от матрицы передается на преобразующее его в цифровую форму оцифровывающее устройство (аналого-цифровой преобразователь, АЦП), связанное с компьютером. Специальное программное обеспечение строит на экране компьютера рентгеновское изображение и позволяет обработать его, сохранять на жестком или гибком носителе информации (винчестере, дискетах), в виде файла распечатывать его как картинку.

В цифровой системе рентгеновское изображение представляет собой совокупность точек, имеющих различные цифровые значения градации серого тона. Предусмотренная программой оптимизация отображения информации дает возможность получить оптимальный по яркости и контрастности кадр при относительно малой дозе облучения.

В современных системах, созданными, например, фирмами Trophy (Франция) или Schick (США) при формировании кадра используется 4096 оттенков серого, время экспозиции зависит  от объекта исследования и, в среднем, составляет сотые – десятые доли секунды, снижение лучевой нагрузки по отношению к пленке – до 90 % для внутриоральных систем, до 70 % для панорамных видеографов.

При обработке изображений видеографы позволяют:

Если Вам понравилась эта лекция, то понравится и эта - Лекция 4.

1. Получать позитивные и негативные изображения, изображения в псевдоцвете, рельефные изображения.

2. Повышать контраст и увеличивать интересующий фрагмент изображения.

3. Оценивать изменение плотности зубных тканей и костных структур, контролировать однородность заполнения каналов.

4. В эндодонтии определять длину канала любой кривизны, а в хирургии подбирать размер имплантата с точностью 0,1 мм.

5. Уникальная система Caries detector с элементами искусственного интеллекта при анализе снимка позволяет обнаружить кариес в стадии пятна, кариес корня и скрытый кариес.

---

* «Ф» в формуле (3) относится ко всему интервалу излучаемых длин волн и часто называется «Интегральный поток энергии».
