2. ГИДРОСТАТИКА
Гидростатическим давлением p в точке (или сокращенно гидростатическим давлением) называется предел отношения силы давления жидкости DP к площади поверхности DF, на которую оно действует
.
Гидростатическое давление в точке покоящейся жидкости обладает двумя основными свойствами:
гидростатическое давление всегда нормально к поверхности (площадке), на которую оно действует, и направлено по нормали к ней внутрь объема жидкости (рис. 2.1);
гидростатическое давление в данной точке жидкости одинаково по всем направлениям (рис. 2.2).
Уравнение, выражающее гидростатическое давление в любой точке жидкости, когда на нее действует только сила тяжести, называется основным уравнением гидростатики:
.
Рекомендуемые материалы
Здесь: p0 – внешнее давление на свободной поверхности жидкости;
h - глубина, на которой находится рассматриваемая точка.
Из основного уравнения гидростатики следует, что внешнее давление p0 одинаково действует во всех точках внутри жидкости (закон Паскаля).
На законе Паскаля о передаче внешнего давления в жидкости основано действие гидростатических машин (гидравлических домкратов, прессов и др.). На рис. 2.3 изображена принципиальная схема гидростатической машины (например, домкрата). С помощью малого поршня площадью F1 , давящего с силой P1, в жидкости создается гидростатическое давление
.
Это давление передается с одинаковой силой всем точкам жидкости, в том числе и расположенным под большим поршнем площадью F2.
Сила, действующая со стороны жидкости на большой поршень, будет равна (без учета потерь на трение поршней о стенки цилиндров):
. (2 – 6)
Из полученного выражения видно, что, прилагая к жидкости сравнительно небольшую силу P1, можно получить на большом поршне весьма значительное усилие P2 (см приложение 1).

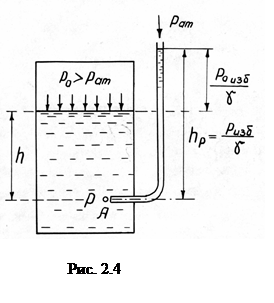

Избыточным (или манометрическим) давлением называется разность между полным (абсолютным) и атмосферным (барометрическим) давлением (рис. 2.4):
.
Если полное давление p меньше атмосферного pат, избыточное давление будет отрицательным. Отрицательное избыточное давление называется вакуумом (вакуумметрическим давлением, разрежением):
.
Когда давление на свободной поверхности жидкости равно атмосферному po = pат (открытый резервуар, водоем), избыточное давление будет равно:
.
Сила давления жидкости P на площадь конечных размеров F называется суммарным давлением жидкости.
Величина суммарного давления жидкости на плоскую поверхность выражается равенством:
,
где: ho – глубина погружения центра тяжести поверхности;
F - площадь поверхности.
Если давление на свободной поверхности жидкости равно атмосферному (рис. 2.5), избыточное суммарное давление жидкости на плоскую поверхность будет равно
.
Точка приложения силы суммарного давления жидкости к поверхности, на которую она действует, называется центром давления (ЦД).
Для прямоугольного щита с размерами a´b, с нижним краем, находящимся на глубине H, и наклоненного под углом a к горизонту глубина погружения центра давления
.
Когда высота щита h равна глубине H
.
При определения суммарного давления на криволинейную поверхность (рис.2.6) сначала находят отдельно величины и линии действия, составляющих силы суммарного давления по координатным осям (горизонтальной и вертикальной составляющих).
Затем, складывая векторы этих сил, определяют искомую силу и точку ее приложения к поверхности (центр давления).
Горизонтальная составляющая суммарного давления жидкости на криволинейную цилиндрическую поверхность равна суммарному давлению жидкости на вертикальную проекцию этой поверхности:
Здесь: Fв – площадь, а h0 - глубина погружения центра тяжести вертикальной проекции рассматриваемой криволинейной поверхности.
Вертикальная составляющая суммарного давления равна:
.
Объем W, ограниченный данной криволинейной поверхностью; вертикальными плоскостями, проходящими через крайние образующие данной цилиндрической поверхности; двумя вертикальными плоскостями, проходящими через ее крайние направляющие; горизонтальной плоскостью, совпадающей со свободной поверхностью жидкости, называется телом давления.
Т.о. вертикальная составляющая суммарного давления жидкости на цилиндрическую криволинейную поверхность равна весу жидкости в объеме тела давления. Она всегда направлена от жидкости поверхности.
Суммарное давление жидкости на криволинейную поверхность равно геометрической сумме векторов ее составляющих. Его величина
.
Точка приложения силы суммарного давления (центр давления) расположена на пересечении линии действия силы с криволинейной поверхностью.
Угол наклона b силы P к горизонту можно определить из соотношения
Рассмотрим несколько примеров задач гидростатики.
Пример 1
Определить величину суммарного гидростатического давления и положение центра
давления для плоской крышки AB. Построить эпюру давления.
Исходные данные:
высота крышки | a = 1,2 м; |
ширина крышки | b = 1,0м; |
угол наклона крышки | a = 60°; |
высота | h1 = 0,6 м; |
высота | h2 = 0,2 м. |
Решение
1. Высота вертикальной проекции крышки
м;
2. Глубина погружения центра тяжести крышки
м;
3. Площадь крышки
м;
4. Величина суммарного гидростатического давления на крышку
м;
5. Глубина погружения центра давления
м.
Построение эпюры гидростатического давления на крышку и нахождение центра давления графическим способом показано на рисунке.
Пример 2
Сброс воды из водохранилища производится через туннель прямоугольного сечения размером b´h. Вход в туннель закрывается сегментным затвором, имеющим водоудерживающую обшивку в виде криволинейной цилиндрической поверхности AB с горизонтальными образующими. Радиус цилиндрической поверхности R. Ширина затвора - b. Глубина воды в водохранилище – H.
Определить аналитически величину суммарного гидростатического давления воды на затвор и найти графически положение центра давления.
Исходные данные:
b = 6 м.
H = 8 м.
R = 3 м.
j = 50°.
Решение
1. Высота туннеля
м.
2. Величина горизонтальной составляющей суммарного давления
Н.
3. Объем тела давления
м3.
