Лекция 40
Тема: Разработка газовых и газоконденсатных месторождений.
План: 1. Основные параметры природных газов.
2. Газовые скважины.
.
- Основные параметры природных газов.

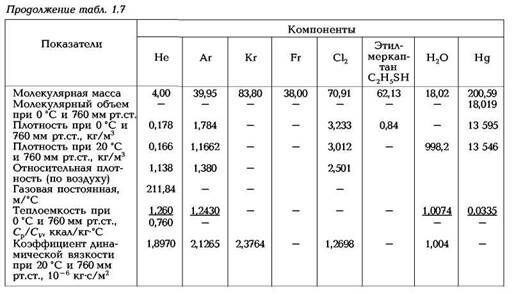

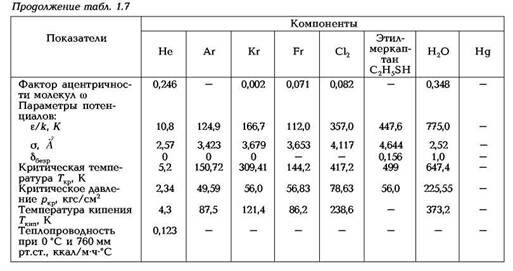

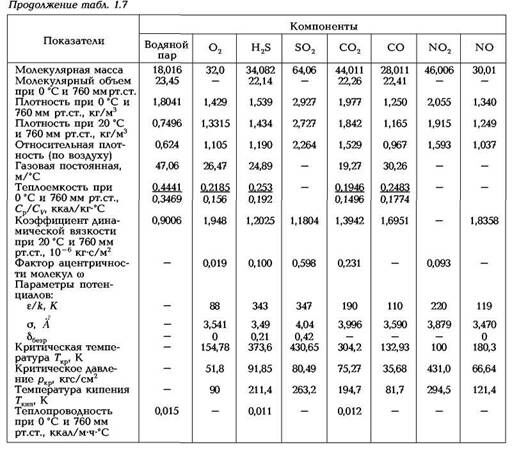

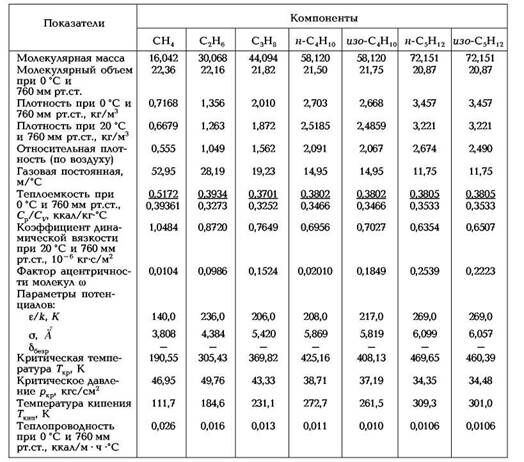

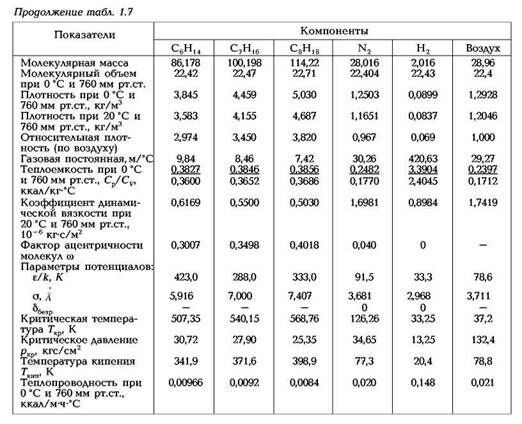

Основные параметры природных газов приведены в таблице
|
|
|
|
|
|
|
- Газовые скважины.
Оборудованием газовой скважины называют все те части ее конструкции, которые обеспечивают возможность эксплуатации, испытания и исследовании скважины. Обычно различают наземное и подземное оборудование.
Подземное оборудование включает оборудование забоя и ствола скважины. К наземному оборудованию относится арматура, устанавливаемая на устье скважины.
Оборудование должно быть достаточно простым по конструкции, надежным и обеспечивающим возможность выполнения функций в течение всего срока разработки месторождения.
Оборудование ствола скважины состоит из ряда обсадных колонн, включая кондуктор, промежуточную и эксплуатационную колонны; фонтанных (насосно-компрессорных) труб, спускаемых для подачи газа от забоя до устья; пакеров, забойных и приустьевых штуцеров, клапанов для подачи ингибиторов для борьбы с коррозией и гидратами, клапанов-отсекателей и т. п.
Газовые и газоконденсатные месторождения залегают в земной коре на различных глубинах: от 250 до 10 000 м и более. Для извлечения углеводородных компонентов пластового флюида на поверхность бурятся газовые и газоконденсатные скважины. Газовые скважины используются для: 1) движения газа из пласта в поверхностные установки промысла; 2) защиты вскрытых горных пород разреза от обвалов; 3) разобщения газоносных, нефтеносных и водоносных пластов; 4) предотвращения подземных потерь газа.
Газовые скважины эксплуатируются в течение длительного времени в сложных, резко изменяющихся условиях. Действительно, давление газа в скважинах доходит до 100 МПа, температура газа достигает 523 К, горное давление за колоннами на глубине 10 000 м превышает 250 МПа. В процессе освоения, исследований, капитального ремонта и во время эксплуатации скважин резко изменяются давление, температура, состав газа, движущегося в скважине.
Скважины - дорогостоящие капитальные сооружения. В общих капитальных вложениях в добычу газа удельный вес капитальных вложений в строительство скважин может составлять 60—80% в зависимости от глубины залегания месторождения, геологических условий бурения скважин, географических условий расположения месторождений.
Долговечность работы и стоимость строительства скважин во многом определяются их конструкциями.
Конструкцией скважины называют сочетание нескольких колонн обсадных труб различной длины и диаметра, спускаемых концентрично одна внутри другой в скважину. Колонны обсадных труб скрепляются с породами геологического разреза цементным камнем, поднимаемым за трубами на определенную высоту.
Конструкция скважины должна обеспечивать: доведение скважины до проектной глубины; осуществление заданных способов вскрытия продуктивных горизонтов и методов их эксплуатации; предотвращение осложнений в процессе бурения и эксплуатации; ремонт скважины; выполнение исследовательских работ; минимум затрат на строительство скважины, как законченного объекта в целом.
Конструкция добывающих газовых скважин зависит от многих факторов, в частности от пластового давления и отношения его к гидростатическому, геологических условий бурения, геолого-физических параметров пласта, физических свойств пластового флюида, разности давлений между пластами, технологических условий эксплуатации скважин, режима эксплуатации пласта, экономических соображений.
Физические свойства газа - плотность и вязкость, их изменение в зависимости от явления и температуры существенно отличаются от плотности и вязкости нефти и ты. Во многих случаях плотность газа значительно меньше плотности нефти и воды, а коэффициент динамической вязкости газа в 50-100 раз меньше, чем у воды и нефти.
Различие плотностей газа и жидкостей вызывает необходимость спуска кондуктора в газовых скважинах на большую глубину чем в нефтяных, для предотвращения взрыва газом горных пород, загрязнения водоносных горизонтов питьевой воды, выхода газа на дневную поверхность.
Глубину спуска кондуктора в газовых скважинах h (в м) можно определить подбором из равенства
где L - глубина скважины; R - удельная газовая постоянная; Т - средняя температура на длине (L-h); rср - средняя объемная плотность горных пород разреза на длине h; рн - начальное пластовое давление газа; g - ускорение свободного падения
или приближенно по формуле
где рw - плотность пластовой воды.
Малая вязкость газа вызывает необходимость принимать особые меры по созданию герметичности как обсадных колонн, так и межтрубного пространства газовых скважин. Герметичность колонн обсадных труб достигается различными способами: применением резьбовых соединений на концах труб и муфтах со специальной трапецеидальной формой поперечного сечения с тефлоновыми уплотнительными кольцами, использованием фторопластовой уплотнительной ленты, герметизирующих уплотнительных составов для муфтовых соединений. Герметичность заколонного пространства скважин обеспечивается применением цементов определенных марок, дающих газонепроницаемый, трещиностойкий цементный камень.
Контрольные вопросы:
1.Чем определяется долговечность работы и стоимости строительства?
2. ЧТо представляют собой физические свойства газа?
3.Сколько видов различаю оюорудований газовых скважин?
4.Для чего предназначено подземное оборудование?
