Системы промыслового сбора природного газа

5.3 системы промыслового сбора природного газа

Существующие системы сбора газа классифицируются:

v по степени централизации технологических объектов подготовки газа;

v по конфигурации трубопроводных коммуникаций;

v по рабочему давлению.

По степени централизации технологических объектов подготовки газа различают индивидуальные, групповые и централизованные системы сбора.

При индивидуальной системе сбора (Рисунок 5.10 а) каждая скважина имеет свой комплекс сооружений для подготовки газа (УПГ), после которого газ поступает в сборный коллектор и далее на центральный сборный пункт (ЦСП). Данная система применяется в начальный период разработки месторождения, а также на промыслах с большим удалением скважин друг от друга.

Недостатками индивидуальной системы являются:

Ø рассредоточенность оборудования и аппаратов по всему промыслу, а, следовательно, сложности организации постоянного и высококвалифицированного обслуживания, автоматизации и контроля за работой этих объектов;

Рекомендуемые материалы

Ø увеличение суммарных потерь газа по промыслу за счет наличия большого числа технологических объектов и т.д.

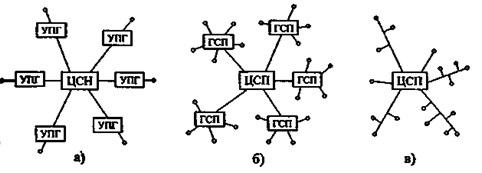

Рисунок 5.10 — Системы сбора газа на промыслах

а) — индивидуальная; б) — групповая; в) — централизованная

VIII — установка подготовки газа; ГСП — групповой сборный пункт; ЦСП — централизованный сборный пункт

При групповой системе сбора (Рисунок 5.10 б) весь комплекс по подготовке газа сосредоточен на групповом сборном пункте (ГСП), обслуживающем несколько близко расположенных скважин (до 16 и более). Групповые сборные пункты подключаются к промысловому сборному коллектору, по которому газ поступает на центральный сборный пункт и далее потребителю.

Групповые системы сбора получили широкое распространение, так как их внедрение позволяет увеличить мощность и коэффициент загрузки технологических аппаратов, уменьшить число объектов контроля, обслуживания и автоматизации, а в итоге — снизить затраты на обустройство месторождения.

При централизованной системе сбора (Рисунок 5.10 в) газ от всех скважин по индивидуальным линиям или сборному коллектору поступает к единому центральному сборному пункту, где осуществляется весь комплекс технологических процессов подготовки газа и откуда он направляется потребителям.

Применение централизованных систем сбора позволяет осуществить еще большую концентрацию технологического оборудования, за счет применения более высокопроизводительных аппаратов уменьшить металлозатраты и капитальные вложения в подготовку газа.

В каждом конкретном случае выбор системы сбора газа обосновывается технико-экономическим расчетом.

По конфигурации трубопроводных коммуникаций различают бесколлекторные и коллекторные газосборные системы. При бесколлекторной системе сбора газ (подготовленный или нет) поступает на ЦПС со скважин по индивидуальным линиям. В коллекторных газосборных системах отдельные скважины подключаются к коллекторам, а уже по ним газ поступает на ЦСП.

Различают линейные, лучевые и кольцевые коллекторные газосборные системы (Рисунок 5.11).

Если Вам понравилась эта лекция, то понравится и эта - 3.5 Пропорциональное размещение.

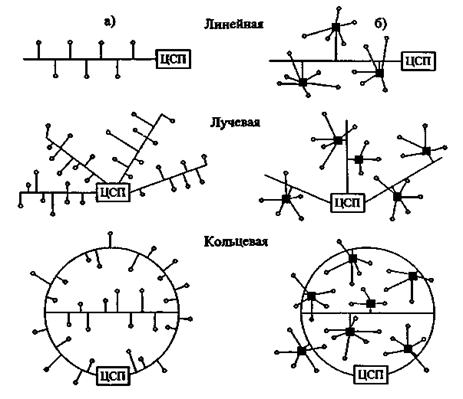

Рисунок 5.11 —Формы коллекторной газосборной сети

Подключение скважин: а) — индивидуальное; б) —  групповое

Линейная газосборная сеть состоит из одного коллектора и применяется при разработке вытянутых в плане месторождений небольшим числом (2 ... 3) рядов скважин.

Лучевая газосборная сеть состоит из нескольких коллекторов, сходящихся в одной точке в виде лучей

Кольцевая газосборная сеть представляет собой замкнутый коллектор, огибающий большую часть месторождения и имеющий перемычки. Кольцевая форма сети позволяет обеспечить бесперебойную подачу газа потребителям в случае выхода из строя одного из участков коллектора.
