Лекция № 11. Полупогружные  платформы. Эстакады. Мелководные основания.

 Разработка морских осуществляется как, правило, на разведанных акваториях.

В процессе разработки морских месторождений на Каспии потребовалось надежное сообщение между отдельными объектами, расположенными на морских стационарных основаниях. Доставка грузов на судах при волнении 4 балл и ветре 5 баллов была затруднена. Кроме того, несудоходность акватории в местах разработки обусловила создание эстакад как средств сообщения между объектами существующего промысла.

Сущность данного способа заключается в следующем: на основании проекта разработки месторождения сооружается сеть магистральных эстакад ответвлениями. Параллельно со строительством эстакад возводятся приэстакадные площадки для бурения и эксплуатации скважин, нефтесборные пункты, нефтяные и водяные насосные, водоочистные сооружения по сбору и утилизации сточных вод, парки товарных резервуаров, жилые, административные здания.

Эстакадами называются протяженные сооружения, обеспечивающие непрерывную надводную связь буровых платформ с помощью автотранспорта.

Морская эстакада: предназначена для обеспечения непрерывной, независимой от состояния волнения моря, сухопутной связи между объектами по эстакаде осуществляется:

1. движение автотранспорта и железнодорожный транспорт.

2. прокладка необходимого числа трубопроводов различного назначения (для воды, нефти, года, пара глинистого раствора).

Рекомендуемые материалы

В общем, виде, морская эстакада представляет собой многопролетные, однорядные линейное сооружение, состоящее из пространственных ферм, отирающихся на трубчатые опоры.

На сравнительно неглубоких акваториях применяются плоские опоры, состоящие из двух наклонно забитых свай связанных сверху ригелем, а по высоте трубчатыми связями. Пространственная ферма пролетных строений сооружаются сквозными из трубчатого проката в виде спаренных балок.

  Приэстакадные площадки независимо от них назначения представляют многорядную и многопролетными систем ферм, опирающихся на трубчатые свайные опоры, связанные ригелями и трубчатыми связями, обеспечивающими продольную и поперечную жесткость сооружения.

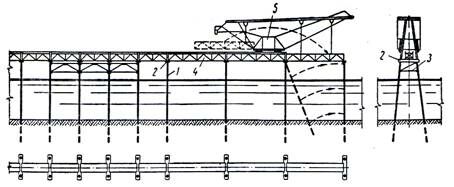

Цикл операций по возведению одного пролета состоит из следующих основных видов работ: устройства свайной опоры рамного типа, забивкой свай в грунт и последующей обвязки их ригелем по верху и системой одно и двухярусных связей по высоте, монтаж пролетных строений, устройства временного рельсового пути.

Для того чтобы иметь возможность бурить скважины под дно водного бассейна, а затем добывать нефть или газ необходимо сооружать специальные основания, на которых и следует размещать буровое и эксплуатационное оборудование.

Стационарные основания подразделяют на насыпные острова, основания из металлоконструкций свайного типа, крупноблочного типов, основания очень большого веса гравитационного типа.

Металлические стационарные морские основания для бурения скважин и добычи нефти за рубежом начали свое развитие с простейших конструкций на глубину 6м до сложных конструкций на глубины до 305м и более.

Основания из металлоконструкций свайного и крупноблочного типов в буровой практике использует широко.

Основания свайного типа – применяют при различной глубине, а также в случае резких изменений рельефа дна водоема. Под сваи в дне моря со специального судна бурят скважины. В каждую такую скважину спускают свою – трубу и цементируют её. Затем сваи обрезают так, чтобы их концы были над водой на одинаковым уровне. Концы труб связывают плоскими металлическими фермами, на которые настилают пол и устанавливают вышку и буровое оборудование. Высота свай над уровнем воды должна превышать высоту самых больших волн.

Крупноблочные основания

В настоящее время для строительства морских оснований используют крупные блоки (МОС-1,2) конструкция Межлумова, Оруджева и Саттарова рассчитаны на применение при глубине вод до 8 м, 14 м, 22 м. После установки на дне моря блока, входящего в основание МОС, через внутреннего полость под дно водоема бурят скважины, в которые затем опускают железобетонные сваи, связывающие блоки с дном.

Надводная часть блока оснащена фермами, регулируемыми по высоте, что позволяет использовать при изменениях рельефа дна до 1м. Для более глубоководных участков используют основания других типов.

Осн.:  1. [248-252]

Доп.: 7. [81-87 ]

Если Вам понравилась эта лекция, то понравится и эта - Вопрос 6.

Контрольные вопросы:

1. Что называют эстакадами ?

2. На какие виды подразделяют  стационарные основания?

3. На какой глубине применяют основания свайного типа?.

4. Что с собой представляют приэстакадные площадки?

         5. Чем оснащена надводная часть крупноблочных оснований?
