1.7. Установки для цементирования скважин
При цементировании скважин, кроме насосных установок применяется различное оборудование: смесительные агрегаты и машины 2АУМ, ОСБ-2-30, УС-4, УС6-30, УС5-30, 1СМР-20, УЦП, цементировочные головки (ГУЦ, ГЦК), цементировочная, арматура.
Смесительные установки предназначены для транспортирования сухих порошкообразных материалов (цемента, тампонажных смесей, песка и др.), регулируемой подачи этих материалов и приготовления тампонажных растворов и других песчано-жидкостных смесей при цементировании нефтяных и газовых скважин и гидравлическом разрыве пластов [7].
Установка смесительная УС6-30 (рис. 34) предназначена для транспортирования сухих порошкообразных материалов (цемента, тампонажных смесей), механически регулируемой подачи этих материалов винтовыми конвейерами и приготовления тампонажных растворов при цементировании нефтяных и газовых скважин. Она состоит из бункера, коробки отбора мощности, трансмиссии, загрузочного и дозировочных винтовых конвейеров, смесительного устройства, системы управления и вспомогательного оборудования.
Таблица 11
Технические характеристики установок
Показатели | УС6-30 | УС5-30 |
Монтажная база | Рекомендуемые материалыВариант 1 - Курсовая работа - Определение параметров водохозяйственной системы Контрольная работа Решённые билеты для РК-2 ПК "TERRA" - Программный комплекс для расчета произвольных систем с химическими и фазовыми превращениями Решенные варианты РК2(+ пдф файл для быстрого поиска) КМ-3. Низкоуровневые средства С++ для работы с памятью. Контрольная работа КрАЗ-250 | КрАЗ-250 |
Максимальная производительность при приготовлении тампонажного раствора (плотность 1850 кг/м3), дм3/с | 27 | 30 |
Плотность приготавливаемого раствора, кг/м3 | 1300¸2400 | 1300¸2400 |
Время выхода на заданную плотность раствора, с, не более | 40 | 60 |
Число бункеров | 1 | 2 |
Максимальная масса транспортируемого материала, т | 11 | 8 |
Максимальная производительность по сухому тампонажному материалу, т/ч: система загрузки система выгрузки | 15 132 | 15¸30 132 |
Вместимость бункера, м3 | 14,5 | 4´2 |
Тип смесительного устройства | Гидровакуумный | Гидроструйный |
Габариты установки, мм | 8920´2500´3430 | 9500´2500´3150 |
Масса установки, кг | 12750 | 12700 |

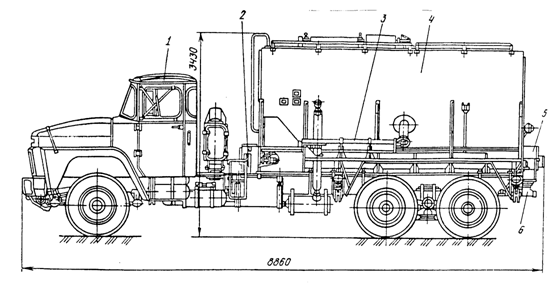

Рис. 34. Смесительная установка УС6-30:
1 – шасси автомобиля КрАЗ-250; 2 – коробка отбора мощности; 3 – загрузочный и дозировочный винтовые конвейеры; 4 – бункер; 5 – система управления; 6 – смесительная устройство
Загрузка и выгрузка сыпучего материала механическая, с помощью дозирующих винтовых конвейеров. Привод винтовых конвейеров - от двигателя автомобиля через коробку отбора мощности и карданные валы.
Установка смесительная УС5-30 состоит из двух вертикальных цилиндроконических бункеров с аэроднищем, смесительного устройства, ротационного компрессора, трубопроводной обвязки, массомера, пневматической системы загрузки и выгрузки тампонажного материала, продуктопровода, системы управления, сепаратора, приемной воронки и вспомогательных рукавов.
Загрузка установки осуществляется вакуумным способом с применением того же компрессора или гравитационным способом - через верхние люки бункеров.
Система выгрузки сыпучего материала пневматическая.
Установка цементировочная передвижная УЦП предназначена, для нагнетания различных неагрессивных жидких сред при цементировании скважин в процессе капитального ремонта.
Цементировочные головки предназначены для обвязки устья скважин. Выпускают их под шифрами ГУЦ и ГЦК. Различаются они конструкцией, размерами и эксплуатационной характеристикой и позволяют применять только одну верхнюю разделительную цементировочную пробку типа ПВЦ.
Техническая характеристика установки УЦП
Монтажная база шасси автомобиля повышенной
проходимости КамАЗ-43101
Наибольшее давление нагнетания, МПа 23
Наибольшая идеальная подача, дм3/с 15, 35
Диаметр условного прохода трубопроводов
манифольда, мм:
всасывающего 100
нагнетательного 50
Вместимость мерного бака, м3, не менее 5
Насос водоподающего блока:
наибольшее давление, МПа 1,54
наибольшая подача, дм3/с 10
Габаритные размеры, мм, не более:
длина 8600
ширина 2500
высота 3600
Полная масса, кг 15205

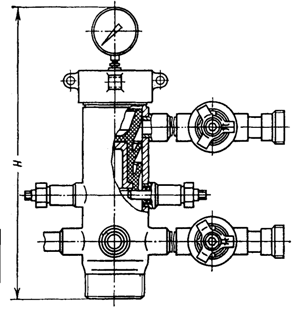

Головки ГУЦ (рис. 35) поставляют с кранами высокого давления (цементировочную пробку вставляют в нее заблаговременно, что исключает необходимость ее разборки в процессе цементирования), а головки ГЦК (рис. 36) - без кранов (цементировочную пробку в нее вставляют после закачки цементного раствора).
Цементировочная арматура, устанавливаемая на устье скважины, предназначена для герметичного соединения НКТ с обсадной колонной, продавки в пласт цементного раствора, нагнетания жидкости при прямой и обратной промывках скважин.
1.8. Оборудование противовыбросовое и превенторы
Противовыбросовое оборудование (ОП) предназначено для герметизации устья строящихся и ремонтируемых скважин с находящейся в ней колонной труб или при её отсутствии, при проворачивании, расхаживании колонны труб между замковыми и муфтовыми соединениями. Противовыбросовое оборудование позволяет производить циркуляцию промывочной жидкости с противодавлением на пласт.
Основные параметры ОП и его составных частей должны соответствовать ГОСТУ 13862-90.
Технические характеристики
ОП1-180´35 ОП1-180´35К2
Условный проход стволовой части, мм 180 180
Рабочее давление, МПа 35 35
Условный диаметр труб, уплотняемых
плашками превентора, мм 60¸127 60¸114
Рабочее давление в гидросистеме, МПа 6¸10 6¸10
Масса полного комплекта, кг 12950 -
Тип манифольда МПБ2-80´35 МПБ2-80´7035К2
Превенторы типа ППГ и ППМ (рис. 37) обеспечивают возможность расхаживания колонны труб при герметизированном устье, подвешивание колонны на плашки и удержание колонны плашками от выброса под действием скважинного давления.

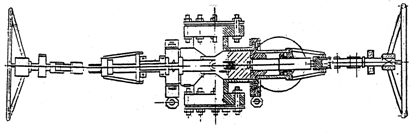

Рис. 37. Превентор ППМ
Основные узлы и детали превентора - корпус, крышки корпуса с гидроцилиндрами и плашки.
Для освоения и ремонта нефтяных и газовых скважин выпускаются превенторы следующих типов:
ППГ-150´21 с гидравлическим зажимом плашек и механическим поджимом;
ППМ-150´21 с механическим зажимом плашек.
Технические характеристики
ППГ-150´21 ППМ-150´21
Диаметр проходного отверстия, мм 150 150
Рабочее давление, МПа (кГс/см2) 21 (210) 21 (210)
Максимальное давление в рабочих
камерах приводных цилиндров, МПа 10 -
Диаметр уплотняемых труб 50; 60,3; 63,5; 73; 89
глухая плашка позволяет перекрывать
скважину при отсутствии в ней трубы
Пробное давление, МПа (кГс/см2) 42 (420) 42 (420)
Рабочая среда нефть, газ, газоконденсат, вода,
буровой раствор и их смеси
Масса, кг 540 470
Превентор плашечный штанговый ППШ-62´21 (рис. 38) применяется при ремонте нефтяных скважин, эксплуатируемых штанговыми насосами. Превентор ППШ предназначен для герметизации штанг при аварийных работах.
Рис. 38. Превентор плашечный штанговый ППШ-62´21
Техническая характеристика ППШ-62´21
Диаметр проходки, мм 62
Рабочее давление, МПа (кГс/см2) 21 (210)
Диаметр герметизируемых штанг при смене
Люди также интересуются этой лекцией: Мировая воина и художественная литература.
уплотнителей, мм 16, 19, 22, 25
Привод плашек ручной
Рабочая среда нефть, газ, газоконденсат, вода
Температура рабочей среды и окружающего
воздуха (градусы Цельсия) от -10 до +100°C
Масса, кг 32
