Фильтры газовые
Фильтры газовые.
Фильтры бывают чугунные диаметром от 50 до 200мм, стальные, сварные и сетчатые.

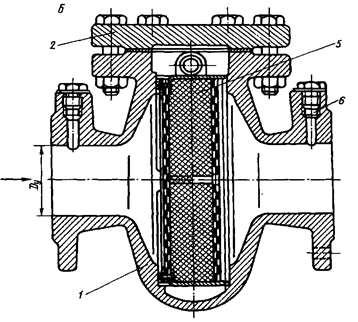

Чугунный фильтр. Он имеет чугунный литой корпус, внутри которого имеется фильтрующая кассета (5). Сверху корпуса имеется крышка (2) на болтах. Фильтр фланцевый. Во фланцах чугунного фильтра имеются резьбовые отверстия, предназначенные для подключения манометров.
На корпусе фильтра имеется стрелка, указывающая направление потока среды, Ру и Ду.
Фильтр сварной стальной. Представляет собой конструкцию, сваренную из верхнего и нижнего днища. Верхняя часть крепится к корпусу на болтах и выполняет роль крышки. В нижней части фильтра имеется люк для удаления крупных механических примесей; внутри корпуса имеется фильтрующая кассета и по ходу газа на входе в корпусе установлен отбивной металлический лист, предназначенный для предохранения фильтрующей кассеты от разрушения при попадании в нее крупных механических предметов.
Фильтр имеет два патрубка: входной и выходной, на корпусе Ру и Ду.
Сетчатый фильтр. Применяется в шкафных газорегуляторных установках или пунктах. Он изготавливается малых диаметров от 25 до 40мм.
Фильтрующие кассеты всех фильтров заполнены конским волосом или другим синтетическим материалом, равнозначным конскому волосу.
Рекомендуемые материалы

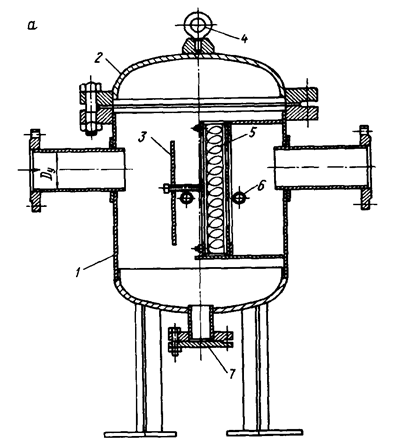

Фильтр сварной стальной

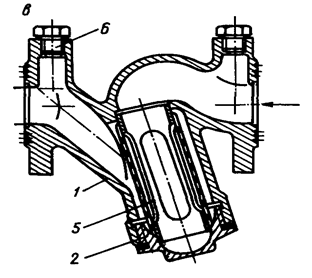

Сетчатый фильтр
Чистка фильтра.
Эта работа газоопасная, выполняется по наряду – допуску бригадой в составе не менее 3-х рабочих под руководством ИТР. Относится к первой группе газоопасных работ. Чистку фильтра производят по графику, утвержденному главным инженером предприятия, по мере необходимости, но не реже 1 раза в год.
Перепад давления на фильтре, устанавливается заводом – изготовителем.
Перед чисткой фильтра проводятся подготовительные работы:
1. Работа ГРП производится по байпасной обводной линии.
2. Закрываются задвижки (1) и (5)на основной линии ГРП.
3. Открываются краны продувочных трубопроводов (14) и (15) для сброса газа в атмосферу. По манометрам(9) и (10) на фильтре убеждаемся в отсутствии давления.
4. После рабочей задвижки (1) по ходу газа устанавливают заглушку и перед рабочей задвижкой (5) также устанавливают заглушку (со стороны отсутствия давления газа).
5. Двери ГРП на протяжении всей работы должны быть открыты, а с наружной стороны должен стоять слесарь, в обязанности которого входит контроль за состоянием работающих, не допускать посторонних лиц, огня. Если работа в противогазах, то слесарь следит за положением шлангов противогазов.
2.5 Шум и вибрации - лекция, которая пользуется популярностью у тех, кто читал эту лекцию.
Основная работа:
Снимается крышка фильтра, вынимается фильтрующая кассета, ложится в металлическое ведро и быстро выносится на улицу во избежание воспламенения пирофорных соединений в помещении ГРП, имеющихся в фильтрующей кассете. Пирофорные соединения в фильтрующей кассете образуются за счет одоранта, подаваемого в газ (С2Н5SН). Пирофорные соединения способны самовоспламеняться при контакте с кислородом воздуха.
Фильтрующую кассету чистят на улице не ближе 5м от здания ГРП в местах, удаленных от легковоспламеняющихся веществ и материалов (п.3.4.12. ПБ в ГХ).
Фильтрующую кассету вытряхивают, промывают керосином, затем смачивают машинным маслом, дают маслу стечь, затем вставляют в заранее очищенный корпус фильтра.
В фильтрующую кассету при необходимости может быть добавлен также фильтрующий материал. Кладут новую паронитовую прокладку, ставят крышку. Затем снимают заглушки и производят переход с байпаса на основную линию согласно инструкции.
После пуска газа обмыливают соединения корпуса фильтра с крышкой на предмет утечки газа в ГРП.
