Датчики по отрыву пламени
Датчики по отрыву пламени
Автоматический контроль горения осуществляктся на физических процессах, проявляющихся при горении:
v световое излучение пламени;
v тепло, выделяющееся при горении;
v пульсация пламени;
v способность проводить электрический ток;
v способность детектировать ток (т.е. проводить его в одном направлении).
Наибольшее распространение получили три способа:
v термический или термоэлектрический;
Рекомендуемые материалы
v ионизационный;
v фотоэлектрический.
Термический метод контроля основан на тепловом действии пламени. Для контроля пламени этим способом применяют биметаллические пластины или термопары.
Если Вам понравилась эта лекция, то понравится и эта - 9. Первая помощь при ожогах.
При помещении термопары в зону факела возникает электродвижущая сила (ЭДС), которая фиксируется вторичным прибором блока автоматики. Эти приборы широкого распространения не получили, т.к. обладают большой инерционностью срабатывания от 1 до 50 сек. Применяются в бытовых газовых приборах.

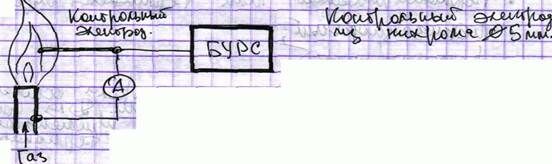

Ионизационный способ контроля пламени основан на проводимости и способности детектировать переменный ток. Для этого электрод из нихромовой проволоки толщиной 5…6мм помещают в зону факела. При подаче на этот стержень напряжения тока через пламя образуется замкнутая электрическая цепь (рис.1). Связь датчика с корпусом горелки через пламя.Стержень должен устанавливаться так, чтобы он омывался пламенем во всех режимах работы котла. Этот стержень является первичным датчиком, и в КИПе называется контрольным электродом (КЭ).
Фотоэлектрический метод контроля применяется в больших котельных установках, работающих в условиях высоких температур. При фотоэлектрическом способе используется световое излучение пламени и его пульсация.
При работе фотоэлектрический датчик (фоторезистор) помещают в трубу, которая визируется на зону факела в топке котла. При наличии горения, под действием светового излучения факела, электрическое сопротивление фотодатчика снижается. Через цепь датчика протекает электрический сигнал, который усиливается до величины, достаточной для срабатывания реле. При погасании факела электрическое сопротивление фотодатчика резко увеличивается, что приводит к уменьшению тока в его цепи. Реле срабатывает и подает команду на отключение подачи газа в котел.
