5.10 Параллельный интерфейс
Стандарт на параллельный интерфейс IEEE 1284, принятый в 1994 году, определяет 5 режимов обмена данными, метод согласования режима, физический и электрический интерфейсы. Согласно IEEE 1284, возможны следующие режимы обмена данными через параллельный порт:
1. Режим совместимости (Compatibility Mode) - однонаправленный (вывод) по протоколу Centronics. Этот режим соответствует стандартному порту SPP.
2. Полубайтный режим (Nibble Mode) - ввод байта в два цикла (по 4 бита), используя для приема линии состояния. Этот режим обмена может использоваться на любых адаптерах.
3. Байтный режим (Byte Mode) - ввод байта целиком, используя для приема линии данных. Этот режим работает только на портах, допускающих чтение выходных данных (Bi-Directional или PS/2 Type 1).
4. Режим ЕРР (Enhanced Parallel Port) (EPP Mode) - двунаправленный обмен данными. Скорость обмена (0,5...2 Мбайт/с).
5. Режим ЕСР (Extended Capability Port) (ECP Mode) - двунаправленный обмен данными с возможностью аппаратного сжатия данных и использования FIFO-буферов и DMA. Эффективен для принтеров и сканеров.
Физический и электрический интерфейс.
Стандарт IEEE 1284 определяет физические характеристики приемников и передатчиков сигналов. IEEE 1284 предусматривает два уровня интерфейсной совместимости: первый уровень - для устройств, не требующих высоких cкоростей обмена, но использующих возможность смены направления передачи данных; уровень два - устройства, работающие в расширенных режимах, с высокими скоростями и длинными кабелями.
Рекомендуемые материалы
Стандарт IEEE 1284 определяет три типа используемых разъемов: А (DB-25), B (Centronics-36), C (новый малогабаритный 36-контактный разъем).
Интерфейсные кабели могут иметь от 18 до 25 проводников (в зависимости от числа проводников GND). Не предъявляется жестких требований к экранировке и прочим параметрам, однако, такие кабели могут работать только на низких скоростях при длине не более 2 метров.
В стандарте IEEE 1284 определены следующие типы разъемов - разъем типа A определен как штыревой DB25, разъем типа B — как Centronics 36. Разъем типа C является разъемом высокой плотности. Такие разъемы (типа С) устанавливаются на принтерах Hewlett-Packard. Разъемы всех трех типов показаны на рисунке 5.10.

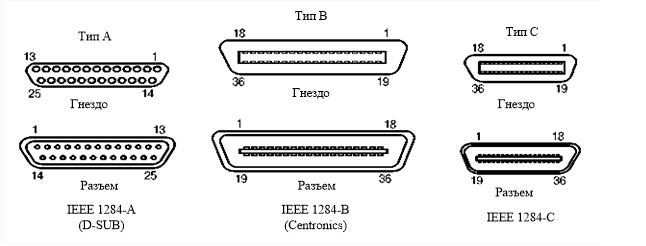

Рисунок 5.10 – Разъемы параллельного порта
Интерфейс Centronics.
Стандартный параллельный порт называется SPP (Standard Parallel Port - стандартный параллельный порт). SPP порт является однонаправленным, на его базе программно реализуется протокол обмена Centronics. Сигналы порта выводятся на стандартный разъем DB-25S (розетка), который размещен непосредственно на плате адаптера или соединяется с ним плоским шлейфом (в случае, если адаптер интегрирован с материнской платой). Названия сигналов соответствуют названиям сигналов интерфейса Centronics.
Стандартный порт имеет три 8-битных регистра, расположенных по соседним адресам в пространстве ввода/вывода, начиная с базового адреса порта (BASE):
1. Data Register (DR) - регистр данных.
2. Status Register (SR) - регистр состояния.
3. Control Register (CR) - регистр управления.
Контроллер параллельного интерфейса поддерживает 8-битную шину данных, 5-битную шину сигналов состояния и 4-битную шину управляющих сигналов. Обычно поддерживаются три 8-битных регистра в пространстве ввода-вывода и одна линия запроса прерывания. Схемотехника порта LPT базируется на TTL-логике. Скорость обмена не выше 150 Кбайт/с при значительной загрузке процессора.
Адаптер параллельного интерфейса представляет собой набор регистров, расположенных в адресном пространстве устройств ввода/вывода. Количество регистров зависит от типа порта, однако три из них стандартны и присутствуют всегда - регистр данных, регистр состояния и регистр управления.
В IBM PC-совместимых компьютерах за параллельными портами закреплены специальные логические имена, поддерживаемые системой: LPT1, LPT2, LPT3. Имя устройства PRN является эквивалентным LPT1.
Стандартный параллельный порт предназначен только для односторонней передачи информации. Интерфейс Centronics является программно-управляемым
Особенностью интерфейса Centronics является отсутствие на его разъеме шин питания (есть только "земля").
Порт ЕРР (Enhanced Parallel Port - улучшенный параллельный порт).
Фирмы Intel, Xircon, Zenith совместно разработали спецификацию улучшенного параллельного порта ЕРР (Enhanced Parallel Port).
Порт ЕРР является двунаправленным, то есть обеспечивает параллельную передачу 8 бит в обоих направлениях. Порт ЕРР передает и принимает данные почти в шесть раз быстрее обычного параллельного порта. Этому также способствует то, что порт ЕРР имеет буфер, сохраняющий передаваемые и принимаемые символы до того момента, когда модем или другое периферийное устройство будет готово их принять.
Специальный режим позволяет порту ЕРР передавать блоки данных непосредственно из ОЗУ компьютера в периферийное устройство и обратно, минуя процессор. Такое преимущество, однако, реализуется за счет использования, такого ценного ресурса компьютера, как канал прямого доступа к памяти.
Порт ЕРР полностью совместим с обычным портом. Для использования его специфических функций требуется специальное программное обеспечение. При использовании надлежащего программного обеспечения порт ЕРР может передавать и принимать данные со скоростью до 2 Мбит/с.
Подобно интерфейсу SCSI спецификация порта ЕРР позволяет подключать в цепочку до 64 периферийных устройств.
Люди также интересуются этой лекцией: Оказание первой помощи при удушьях и отравлениях.
Порт ЕСР (Extended Capability Port - порт с расширенными возможностями).
Дальнейшим развитием порта ЕРР явился порт с расширенными функциями ЕСР.
Как и в ЕРР, в порту ЕСР сохранен тот же режим обмена данными через канал прямого доступа к памяти. Также реализован режим работы, позволяющий снизить загрузку центрального процессора при передаче данных через порт. Порт ЕСР позволяет подключать до 128 периферийных устройств.
Одной из наиболее важных функций, впервые реализованной в ЕСР, является сжатие данных. Это позволяет резко повысить реальную скорость передачи. Для сжатия данных используется метод RLE (Run-Lehgt Encoding). Согласно алгоритму этого метода длинная последовательность одинаковых символов передается всего лишь двумя байтами: один байт определяет повторяющийся символ, а второй — число повторений. При этом стандарт ЕСР допускает сжатие и распаковку данных как программно, путем применения драйвера, так и аппаратно схемой порта.
Режимы ECP позволяют достичь скорости передачи данных до 2 Мбайт/с.
