САУ установкой вакуумного напыления УВН-71П-3

ВУЗ Московский государственный технический университет им. Н. Э. Баумана
Семестр 11 семестр
Предмет Системы автоматического управления (САУ) (МТ-11)
Категория Курсовые проекты
Дата 22 декабря 2017 в 10:11 Размер 1,46 Mb
Просмотров 390 Скачиваний 3
Качество Качество не указано Комментариев 0
Рейтинг
0
Автор zzyxel +3653
Цена 800.00 руб. Покупок 0
Жалоб Не было ни одной удовлетворённой жалобы на этот файл.
Файл проверен администрацией в том числе на вирусы с помощью EsetNod32.
Описание файла:
Готовый курсовой проект по САУ 2007-го года

Расчетно-пояснительная записка

к курсовому проекту на тему:



«Система автоматического управления установкой

вакуумного напыления УВН-71П-3»


ЗАДАНИЕ

на курсовой проект по курсу «Основы проектирования систем автоматического управления оборудования электронных технологий».


Тема проекта: Система автоматического управления установкой

вакуумного напыления УВН-71П-3.


1. Проработать описание работы машины, выбрать и обосновать состав его основных целевых функций, сервисных функций, функций коррекции цели.

2. Разработать комплексную принципиальную схему, как совокупность системы целевых механизмов, системы их энергообеспечения и системы управления, связанных материальными, энергетическими и информационными потоками.

3. Описать механический, энергетический и информационный интерфейс компонентов машины. Дать техническое задание и техническое предложение на САУ и основные элементы машины.

4. Разработать принципиальную электрическую схему элемента САУ или САУ в целом.


Содержание графической части.

  1. Процессная модель машины..................................................1 л.
  2. Комплексная принципиальная схема....................................2 л.
  3. Принципиальная электрическая схема..................................1 л.


Содержание расчетно-пояснительной записки.

  1. Введение.
  2. Описание процессной модели. Выбор и обоснование целевых, сервисных функций, и функций коррекции цели.
  3. Техническое задание и техническое предложение на систему управления машины по приведенной в Приложении 1 форме.
  4. Описание комплексной принципиальной схемы ФС. Обоснование структурно-компоновочного решения, выбор и согласование уровней потоков элементов.
  5. Документы, сопровождающие комплексную принципиальную схему:
  6. перечень элементов ПЭ;
  7. перечень потоков и сигналов ПС;
  8. технические задания на основные подсистемы и узлы машины ТЗ.
  9. Информационный поиск датчиков и исполнительных элементов машины и ее САУ, описание целевого, механического, энергетического и информационного интерфейса этих элементов ОЭ.
  10. Заключение.


Содержание

Содержание3

1. Введение. 4

2. Описание процессной модели. 5

2.1.Деление технологии диффузионной сварки на процессы. 5

3. Описание комплексной принципиальной схемы. 8

4. Документы, сопровождающие КПС. 9

4.1.Перечень элементов. 9

4.2.Перечень потоков и сигналов. 10

5. Информационный поиск датчиков и исполнительных элементов машины и её САУ. 11

5.1.ТЗ на элементы САУ. 11

5.2.ТЗ на элементы вакуумной системы. 16

5.3.Источники питания. 18

6. Расчёт и описание принципиальной электрической схемы. 20

7. Заключение. 21

8. Список литературы. 22







1. Введение.


Производственное оборудование становится всё более автоматизированным во многих сферах его применения. Без управляющей электроники уже не может обойтись ни одна отрасль промышленности, особенно электронное машиностроение, где необходимо управление множеством технологических параметров при высочайшей точности и жестких требованиях к соблюдению технологии.


При конструировании необходимо:

  • внимательно изучить и продумать все возможные варианты применения САУ в данной конструкции и выбрать оптимальный из этих вариантов, как по цене, так и по сложности изготовления и эксплуатации;
  • обеспечить проектируемое оборудование более высоким сроком службы, то есть, чтобы его физическое и моральное старение настало как можно позже (для этого в конструкцию изделия заранее закладывают модули, которые легко можно заменить или доработать).


Целью данного курсового проекта является автоматизация процессов нанесения тонкопленочных покрытий в вакуумной технологической установке УВН-71П-3, овладение навыками, методами и средствами комплексных разработок электронных компонентов оборудования САУ.


К механическому интерфейсу установки относятся:

  • клапана;
  • датчики;
  • затвор;
  • вентиль;

К энергетическому интерфейсу установки относятся:

  • блоки питания;
  • контроллер;
  • ПК.


Задачи проекта состоят в:

  • распределении функций машины между различными компонентами и обоснование этих функций;
  • постановке четких технических заданий перед разработчиками отдельных компонентов;
  • выполнении технической документации на электронные компоненты.


Для упрощения работы оператора и повышения производительности предложен вариант полностью автоматизированной установки вместо существующей установки с ручным управлением.


Курсовой проект выполнен в объеме 4-х листов А1 и расчетно-пояснительной записки. На первом листе приведены алгоритм протекания процессов работы установки (процессная модель). На втором, третьем – комплексная принципиальная схема установки. На четвёртом листе - принципиальная схема электрических соединений. В расчетно-пояснительной записке приведены необходимые пояснения, отражены принципы построения САУ установки, даны описания листов проекта.

2. Описание процессной модели.


В данном курсовом проекте разработана процессная модель автоматического управления вакуумной технологической установки УВН-71П-3 (см. лист 1 – «Процессная модель»).


Установка вакуумного напыления УВН-71П-3 предназначена для резистивного напыления металлических пленок на горячую или холодную подложку, для проведения технологических процессов, в частности холодной диффузионной сварки.


Давление в системе определяется обработкой сигналов от пяти датчиков, управляемых при помощи универсального вакуумметра Varian Multi-Gauge.


2.1.Деление технологии диффузионной сварки на процессы.


В работе установки можно выделить следующие основные процессы:


1. Загрузка изделий.


2. Откачка:


  • Форвакуумная откачка;
  • Высоковакуумная откачка.


3. Технологический процесс:


  • Включение испарителей;
  • Нанесение покрытия;
  • Сжатие заготовок.


4. Процесс остановки технологического процесса.


5. Выгрузка изделий.

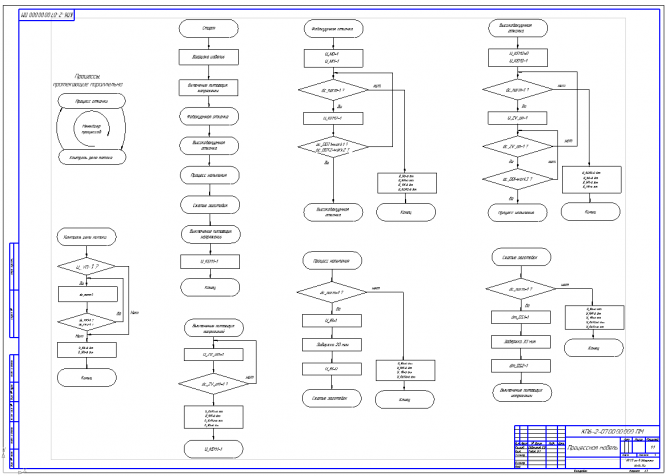

На листе 1 «Процессная модель» приведена подробная последовательность действий при проведении каждого из процессов, а также общий алгоритм работы машины.


Проанализируем данные процессы:


  1. Загрузка изделий:

Загрузка производится вручную после предварительной очистки поверхности, а также после очистки камеры. Изделия закрепляются в оснастке.


Ресурсы:

  • Вакуумная камера
  • Оснастка.
