ЛР "Исследование неуправляемых и управляемых выпрямителей", полностью заполненный отчёт (графики и входные данные), все исходники (схемы из Multisim, графики AutoCad), 2020г

Описание

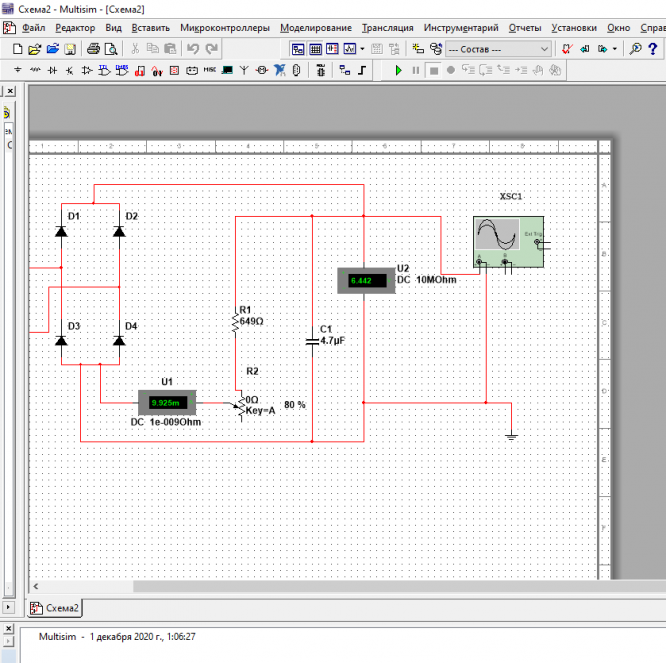

Схема 2 из мультисима
Также есть ответы на контрольные вопросы: 2,10,8,4,12,5,13,6,14 из списка:
1. Что называют управляемым и неуправляемым выпрямителем и каково различие между ними?
2. Каковы основные характеристики выпрямительных устройств.
3. Назначение элементов выпрямителей (трансформатора, вентильной группы, сглаживающего фильтра).
4. Изобразите вольтамперные характеристики основных электроэлементов, применяющихся в вентильных группах выпрямительных устройств (диода, тиристора). Что подразумевается под номинальным режимом работы этих элементов?
5. Способы управления тиристором. Как включить и выключить тиристор?
6. Дайте определение внешней характеристики. Объясните характер и взаимное расположение  полученных в опытах внешних характеристик.
7. Что такое пульсации выпрямленного напряжения? Как определяется коэффициент пульсаций?
8. Меры борьбы с пульсациями?
9. Объясните принцип действия емкостного фильтра.
10. Объясните принцип действия индуктивного фильтра.
11. Почему при наличии емкостного фильтра пульсации в схеме двухполупериодного выпрямителя меньше, чем в схеме однополупериодного выпрямления?
12. Поясните, почему наклон внешней характеристики в схеме двухполупериодного  выпрямителя с фильтром меньше, чем в схеме однополупериодного выпрямления?
13. Объясните причину роста пульсаций при возрастании тока нагрузки.
14.Почему в режиме АС (закрытый вход) на экране осциллографа отображаются пульсации выпрямленного напряжения?
15. Чему равно напряжение на нагрузке в схемах с емкостным фильтром при работе на холостом ходу (ток нагрузки равен нулю)?
16. Объясните, почему внешние характеристики и двух и однополупериодного выпрямителя с емкостным фильтром выходят из одной точки?
Картинка-подпись Если поставишь ОЦЕНКУ 5 файлу - твоя КАРМА возрастет, а УДАЧА будет притягиваться к тебе. Регистрируйся по моей ссылке https://studizba.com/l/BAUMANKA или используй промокод BAUMANKA в меню "Мой кабинет" и получай сразу же 400 баллов на счет.

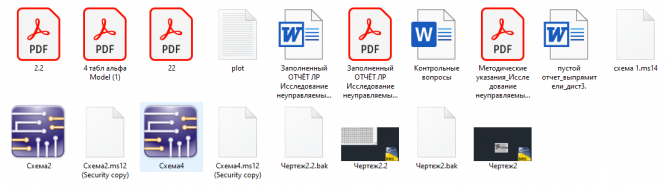

Список файлов в архиве
