РПЗ и 4 Листа, курсовой проект №20 “Проектирование и исследование механизмов буровой установки”

-20%

Описание

“Проектирование и исследование механизмов буровой установки”

Техническое задание


Проектирование и исследование механизмов буровой установки.

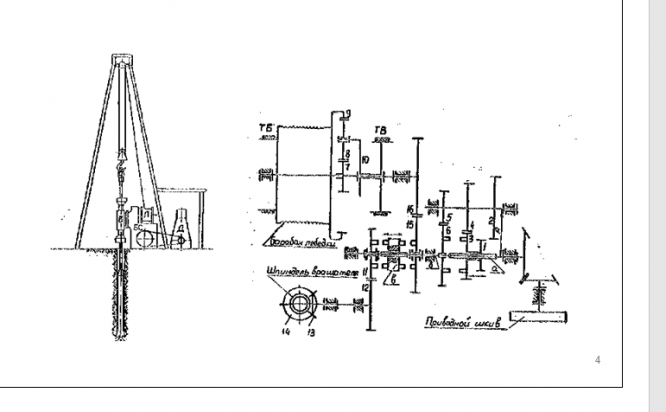

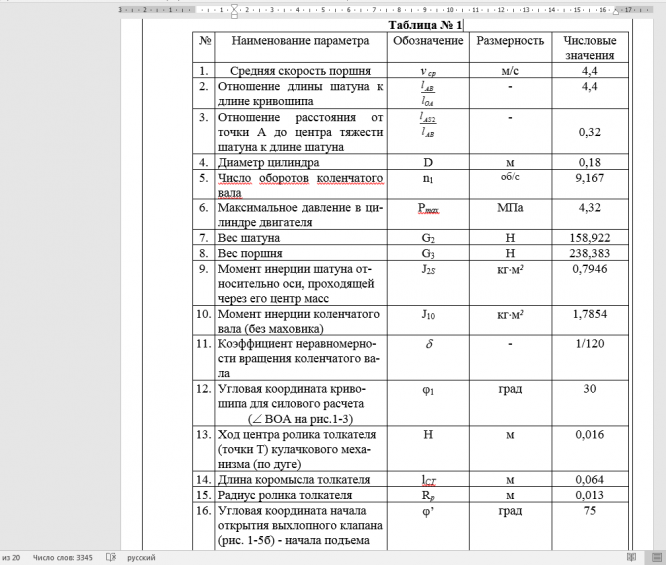

           Буровая установка состоит из двигателя дизеля Д и бурового станка БС, связанных между собой клиноремённой передачей (рис. 1). При бурении движение колонны труб с буровым инструментом на конце осуществляется при помощи вращателя В, связанного с приводным шки­вом станка системой зубчатых механизмов (рис. 2). Подъём бурового  ин­струмента и труб из скважины и опускание их в скважину осуществля­ется при помощи лебёдки Л (рис. 1). Двигатель дизеля представляет со­бой одноцилиндровую, вертикальную, двухтактную машину, основным механизмом которой является кривошипно-ползунный (рис. 3). Продол­жительность цикла работы двухтактного двигателя соответствует одному обороту его коленчатого вала. Изменение давления газа на поршень в процессе движения поршня представлено индикаторной диаграммой (рис. 4), данные, для построения которой приведены в табл. 2.

           Момент сопротивления при бурении и момент собственных потерь двигателя не зависит от угла поворота вала.

           Очистка рабочего цилиндра двигателя от продуктов сгорания производится через выхлопные клапаны, которые принудительно откры­ваются по заданному закону (рис. 5а) посредством кулачкового меха­низма с качающимся толкателем (рис. 3). Кулачковый вал, кинематиче­ски связанный с коленчатым валом посредством зубчатой передачи (не показана на рис. 3), должен в двухтактном двигателе вращ
