105(Б), листы и рпз, “Проектирование и исследование механизмов двухцилиндрового поршневого детандера среднего давления”

Описание

“Проектирование и исследование механизмов

двухцилиндрового поршневого детандера

среднего давления”




Задание № 105Б

1.Техническое задание.


1.1. Краткое описание работы механизмов двухцилиндрового поршневого детандера среднего давления.

Детандеры предназначены для расширения газа с целью получения холода в циклах низкотемпературных установок.

Преобразование энергии сжатого газа в работу, снимаемую с вала детандера, осуществляется путем действия сил давления газа на поршень и передачи их через механизм движения на тормозную установку.

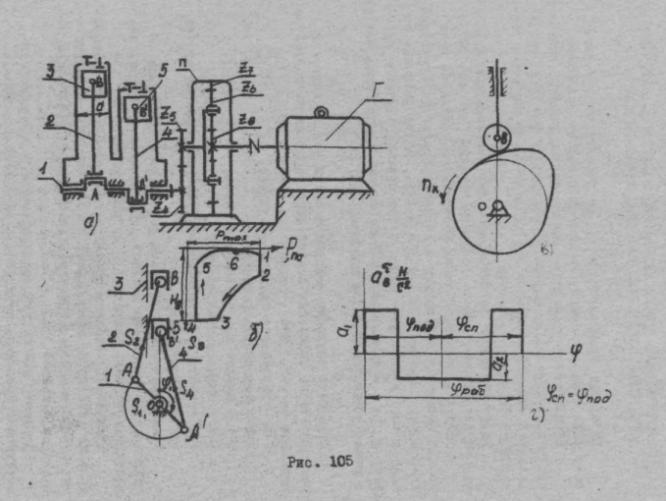

Схема установки вертикального двухцилиндрового поршневого детандера среднего давления показана на рис.105 а.

Воздух высокого давления попеременно поступает в цилиндры детандера и приводит в движение поршни 3,5 кривошипно-ползунных механизмов 5-4-1 и 3-2-1.Далее движение от коленчатого вала 1 передается через простую зубчатую передачу z4- z5 и мультипликатор II на тормозное устройство, которым в данной установке является генератор тока Г.


Изменение давления воздуха в цилиндрах детандера в зависимости от положения поршня изображено индикаторной диаграммой на рис.105б. Здесь:

1-2-наполнение цилиндра воздухом,

2-3-внутреннее расширение,

3-4-выхлоп или свободный выпуск,

4-5-выталкивание воздуха,

5-6-сжатие оставшегося воздуха или обратное сжатие,

6-1-впуск воздуха.

Кулачковый механизм с поступательно-движущимся центральным толкателем показан на рис.105в, а график изменения ускорения толкателя - на рис.105г .

Кулачковый механизм применяется в системе газораспределения детандера, обеспечивает работу впускных и выпускных клапанов и имеет принудительный внешний привод (на рисунке не показан).

Исходные данные для проектирования и исследования механизмов детандера приведены в табл.105-1 и 105-2.


















1.2.  Исходные данные.

Таблица 105-1


Наименование            параметра

Обозна-чение

Размер-ность

Числовое значение

Размер-ность в системе СИ

Числовое значение  в системе     СИ

1.Частота вращения кривошипа 1

n1

c-1

6.5

c-1

6.5

2.Средняя скорость поршня 3 и 4

VB

м c-1

2.5

м c-1

2.5

3.Отношение длины шатуна 2 к длине кривошипа 1

lAB/lAO



4.5

4.5

4. Относительное положение центра масс шатуна 2

 lAS2/lAB



0.4



0.4

5.Диаметр цилиндра детандера

d

м

0.080

м

0.080

6.Максимальное давление воздуха в цилиндре

Pmax

МПа

10

МПа

10

7.Масса поршня 3

m3

кг

30

кг

30

8.Масса шатуна 2

m2

кг

20

кг

20

9.Момент инерции шатуна относительно центра масс

I2S


кг·м2


0.3

кг·м2

0.3

10.Момент инерции вала кривошипа 1 (без маховика)

I10

кг·м2

2.0

кг·м2

2.0

11.Момент инерции планетарного редуктора II и зубчатых колес z4 и z, приведенный к кривошипному валу 1

Iпр10

кг·м2

0.30

кг·м2

0.30

12.Момент инерции якоря генератора Г

Iя

кг·м2

0.3

кг·м2

0.3

13.Коэффициент неравномерности вращения кривошипного вала 1

d



1/28



1/28

14.Угловая координата для силового расчета

f1

град

60

град

60

15.Передаточное отношение планетарного редуктора II


U85




2.5



2.5

16.Число сателлитов в планетарном редукторе


k





3





3

17.Угол рабочего профиля кулачка


Yp


град



110


град



110

18.Частота вращения кулачка


nk



c-1


2.5


c-1



2.5

19.Ход толкателя


n



м



0.0070


м



0.0070

20.Допустимый угол давления в кулачковом механизме


[u]



   град



25


град



25

21.Отношение ускорений толкателя


a1/a2




1.5




1.5

22.Числа зубьев колес:


Z4

Z5





21

7




21

7

23.Модуль зубчатых колес


m



мм



5


мм



5




Значения давления в 1 цилиндре детандера в долях максимального давления pmax  в зависимости от положения поршня

Таблица 105-2


Путь поршня

 (в долях хода Н)

Sb/H

0

0,05

0.1

0.2

0.3

0.4

0.5

0.6

0.7

0.8

0.9

1.0

Давление воздуха

 (в долях     pmax)

p/pmax

для хода поршня вниз


1,00

1,00

1,00

1,00

0,97

0,72

0,52

0,40

0,30

0,24

0,19

0,03

для хода поршня вверх


1,00

0,48

0,37

0,21

0,10

0,03

0,03

0,03

0,03

0,03

0,03

0,03
