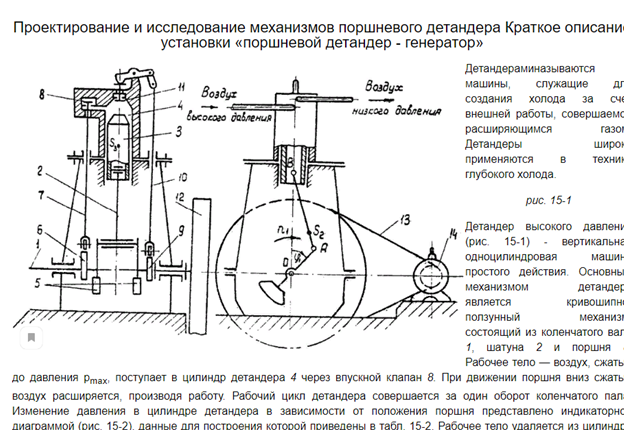

Поршневой детандер, В-15А

Описание

  • Все проверено
  • Подробная РПЗ
  • Все 4 листа (Автокад)

  • Исходные данные


    Таблица 15-1.


    Наименование параметра

    Обозначение

    Единица СИ

    Численные значения для варианта

    В

    1

    Средняя скорость поршня

    (VB)CP

    м/сек

    1,80

    2

    Диаметр цилиндра

    d

    м

    0,075

    3

    Отношение длины шатуна к длине кривошипа

    lAB/lOA

    -

    4,65

    4

    Отношение расстояния от точки А до центра
    тяжести шатуна к длине шатуна

    lAS2/ lAB

    -

    0,24

    5

    Число оборотов коленчатого вала

    n1

    с-1

    5,01

    6

    Коэффициент неравномерности вращения
    коленчатого вала

    --

    1/28

    7

    Вес шатуна

    G2

    кг

    26,5

    8

    Вес поршня

    G3

    кг

    45,9

    9

    Момент инерции шатуна относительно оси,
    проходящей через его центр тяжести

    I2S

    кг*м2

    0,725

    10

    Максимальное давление воздуха в цилиндре

    PMAX

    Па

    17*106

    11

    Момент инерции коленчатого вала (без маховика)

    10

    кг*м2

    3,5

    12

    Угловая координата кривошипа для силового
    расчета (рис.15-1)

    град

    45

    13

    Закон изменения ускорения
    толкателя кулачкового механизма (рис. 15-4)

    --

    --

    В

    14

    Ход толкателя кулачкового механизма

    h

    м

    0.008

    15

    Угол рабочего профиля кулачка

    РАБ

    град

    55

    16

    Максимально допустимый угол давления в
    кулачковом механизме

    

    град

    36



    Таблица 15-2.


    Значения давления в цилиндре детандера в долях максимального давления в зависимости от положения детандера

    Путь поршня

    (в долях хода H)

    SB/H

    0

    0,05

    0,1

    0,2

    0,3

    0,4

    0,5

    0,6

    0,7

    0,8

    0,9

    1,0

    Давление воздуха

    (в долях PMAX)

    P/ PMAX

    для хода поршня вниз



    1,00

    1,00

    1,00

    1,00

    0,92

    0,70

    0,54

    0,44

    0,36

    0,32

    0,30

    0,20

    для хода поршня вверх



    1,00

    0,34

    0,16

    0,10

    0,10

    0,10

    0,10

    0,10

    0,10

    0,10

    0,10

    0,20



    Таблица III‑1.


    Наименование параметра

    Обозначение

    Единица СИ

    Численные значения для варианта

    Б

    1

    Передаточное отношение механизма

    i16

    --

    17

    2

    Числа зубьев колес 5 и 6

    Z5

    --

    13

    Z6

    --

    18

    3

    Модуль зубчатых колес 5 и 6

    m

    мм

    6

    4

    Угол наклона линии зуба колес 5 и 6

    град

    0

    5

    Число сателлитов в планетарном редукторе

    K

    --

    3

    6

    Параметры исходного контура реечного инструмента

    0

    град

    20

    h*a

    --

    1

    c*

    --

    0,25

Список файлов в архиве

  • Лист 1.dwg 163,21 Kb
  • Лист 2.dwg 111,95 Kb
  • Лист 3.dwg 132,87 Kb
  • Лист4.dwg 113,75 Kb
  • РПЗ.docx 445,19 Kb
