12 (г) Весь проект

Описание

В архиве:

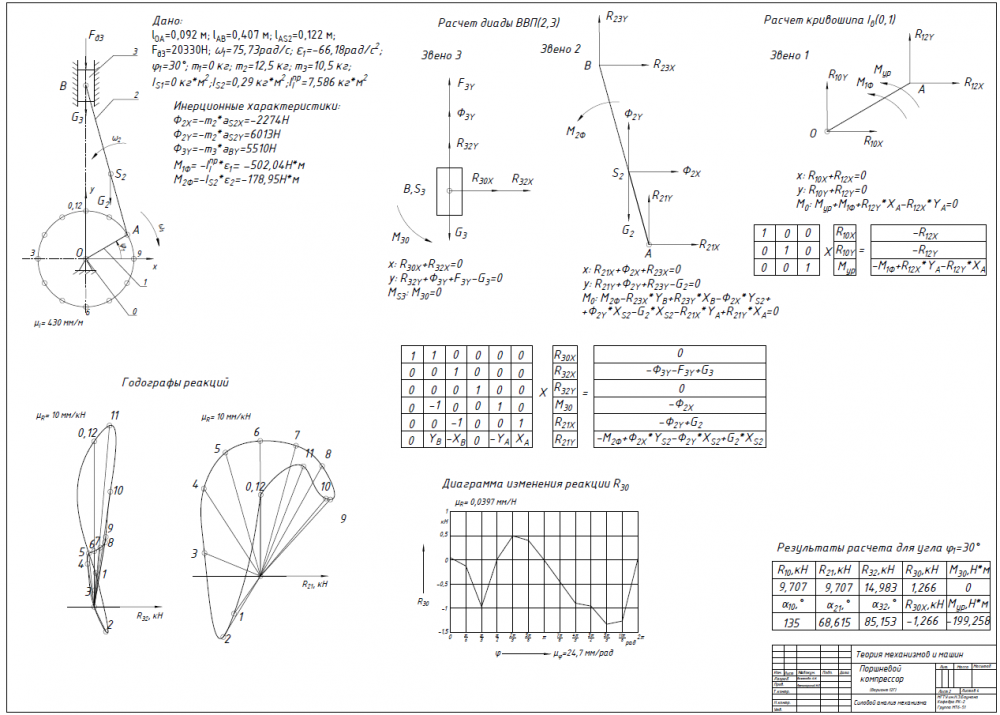

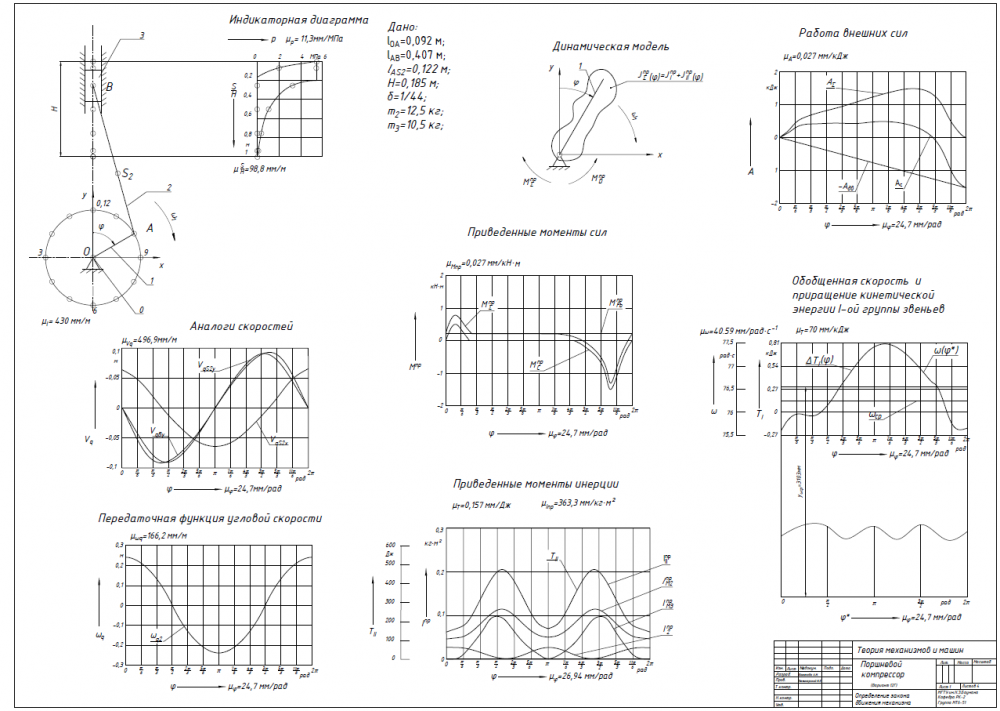

  • первый лист курсового проекта (условие см. ниже) оформленный в AutoCad (PDF + файл AutoCad);
  • второй лист курсового проекта (условие см. ниже) оформленный в AutoCad (PDF + файл AutoCad);

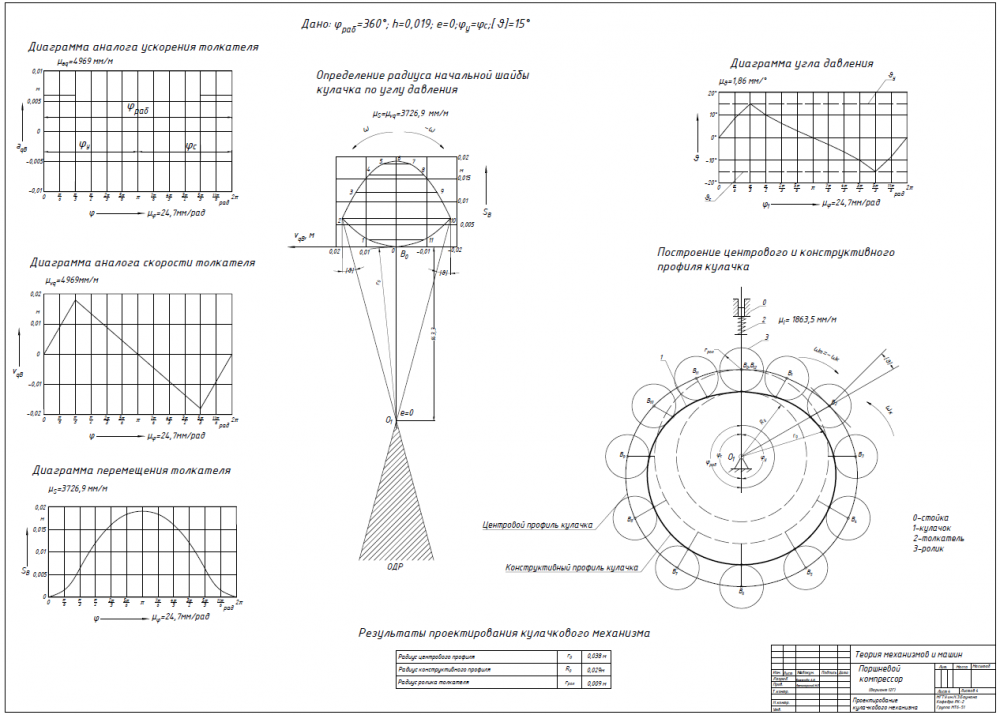

  • третий лист курсового проекта (условие см. ниже) оформленный в AutoCad (PDF + файл AutoCad);

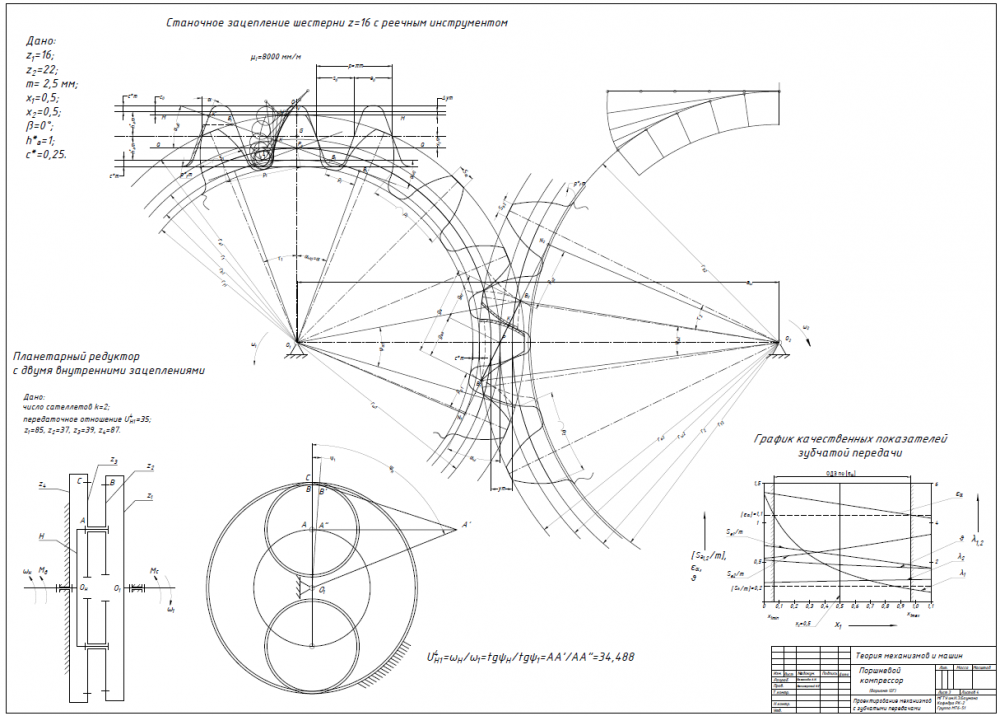

  • четвертый лист курсового проекта (условие см. ниже) оформленный в AutoCad (PDF + файл AutoCad);
  • программы MathCad по средствам которых производились вычисления;
  • РПЗ;
  • методическое указание;


ПРОЕКТИРОВАНИЕ И ИССЛЕДОВАНИЕ МЕХАНИЗМОВ

ПОРШНЕВОГО КОМПРЕССОРА


Краткое описание установки  механизмов поршневого компрессора

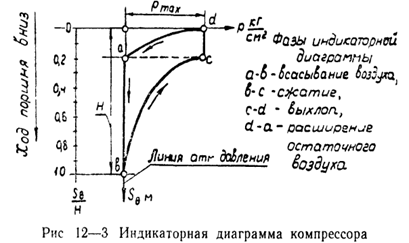

Вертикальный одноцилиндровый поршневой компрессор (рис.12-1) предназначен для сжатия воздуха и приводится в движение асинхронным электродвигателем 6, механическая характеристика которого изображена на рис. 12-2. Воздух поступает в цилиндр из атмосферы через фильтр, установленный на всасывающей полости клапанной коробки 7, и после сжатия нагнетается в специальный резервуар. Для отвода тепла, выделяемого при сжатии, служит водяная рубашка. Изменение давления в цилиндре по пути поршня 3 характеризуется индикаторной диаграммой (рис.12-3), данные для построения которой приведены в табл.12-2.



Исходные данные



Наименование параметра

Обозначение

Значение

Размерность

1


Средняя скорость поршня

VCP

4,5

м/c

2

Отношение длины шатуна к длине кривошипа



4,4

3


Отношение расстояния от точки А до центра

тяжести шатуна к длине шатуна



0,3

4

Диаметр цилиндра

d

0,215

м

5


Номинальное число оборотов вала электродвигателя

nном


730


об/мин

6


Максимальное давление воздуха в цилиндре

Pmax

0,56*106

Па


7

Момент на валу двигателя при номинальном числе оборотов

Мдном

275

Н*м

8


Вес шатуна

G2

12,5


кг


9


Вес поршня

G3

10,5


кг


10


Момент инерции шатуна относительно оси,

проходящей через его центр тяжести

I2S

0,29


кг·м2

11


Момент инерции коленчатого вала (без маховика)

I 10

0,25

кг·м2

12

Маховой момент ротора двигателя

GD2

35

Н*м2

13


Коэффициент неравномерности вращения коленчатого вала

коленчатого вала

d




14

КПД основного механизма

h

0,84

15


Угловая координата кривошипа для силов­ого

расчета (рис.12-1)

f

330

град

16

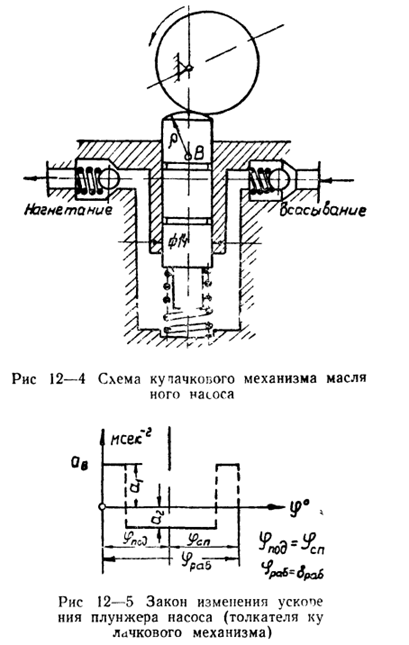

Угол рабочего профиля кулачка

dРАБ

360

град

17


Ход толкателя кулачкового механизма

h

0,019

м

18


Максимально допустимый угол давления в

кулачковом механизме


[q]

15

град

19

Отношение величин ускорений толкателя



1,6

Таблица 12-1.


Значения давления в цилиндре компрессора в долях максимального давления PMAX в зависимости от положения поршня

Путь поршня

(в долях хода H)

SB/H

0

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1,0

Давление воздуха

(в долях PMAX)

P/ PMAX

для хода поршня вниз



1

0,30

0

0

0

0

0

0

0

0

0



для хода поршня вверх



1

1

1

0,55

0,38

0,27

0,18

0,12

0,08

0,04

0


Таблица 12-2.

     №

Наименование параметра

Обозначение

Единица СИ

Численные значения для варианта

Г

1

Передаточное отношение механизма

ib1

35

2

Числа зубьев колес 4 и 5

Z4

16

Z5

22

3

Модуль зубчатых колес 4 и 5

m

мм

2,5

4

Угол наклона линии зуба колес 5 и 6

b

град

0

5

Число сателлитов в планетарном редукторе

K

2

6

Параметры исходного контура реечного инструмента

a0

град

20

h*a

1

c*

0,25


Таблица III‑5.

Список файлов в архиве

  • 1-4.xmcd 1,11 Mb
  • kursproekt2019.pdf 21,19 Mb
  • Лист 1.dwg 140,83 Kb
  • Лист 2.dwg 93,01 Kb
  • Лист 3.dwg 163,04 Kb
  • Лист 4.dwg 107,77 Kb
  • Лист-Модель 1.pdf 115,45 Kb
  • Лист-Модель 2.pdf 100,8 Kb
  • Лист-Модель 3.pdf 140,91 Kb
  • Лист-Модель 4.pdf 102,36 Kb
  • Расчет косозубой з.передачи_1.xmcd 368,63 Kb
  • рпз Баженчик.docx 901,65 Kb
