Вариант 6 - ДЗ №1 - Эскиз 3

-25%

Описание

Зачтено на максимальный балл

Принят Минязева Л.Х.

Эскиз 3, вариант 6.

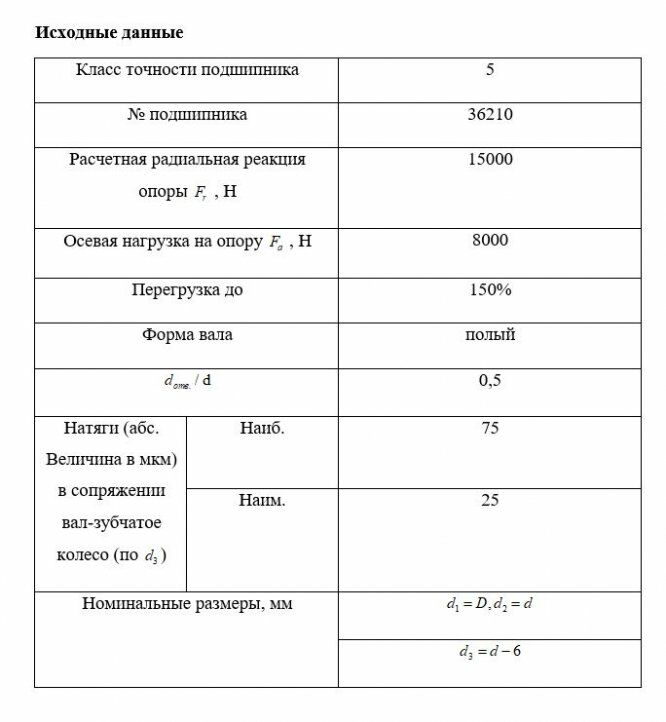

Дано:
Класс точности подшипника: 5
Номер подшипника: 36210
Расчетная радиальная реакция опоры: Fr=15000 H
Осевая нагрузка на опору: Fa=8000 H
Перегрузка до 150%
Вал не имеет уступа, полый с диаметром отверстия dотв = 0.5d. Внутреннее кольцо удерживается от осевых смещений втулкой, наружное кольцо – выступом крышки, входящим в корпус. Корпус – неразъемный, крышка – с отверстием
Номинальные размеры, мм: d1=D, d2=d, d3=d-6
Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 70 мкм
                                                                                                наименьший – 25
 мкм

Файлы условия, демо

Картинка-подпись Love you 3000❤ Регистрируйся по моей ссылке https://studizba.com/l/LOVEYOU3000 или используй промокод LOVEYOU3000 в настройках своего профиля и получай сразу же 450 БАЛЛОВ на счет, которые потом можешь использовать для покупки файлов

Список файлов в архиве

  • Вариант 6 - ДЗ №1 - Эскиз 3.docx 394,64 Kb
