Курсовая работа: Электроснабжение цеха металлорежущих станков

Цель работы: на основе анализа электропотребителей цеха, с учётом особенностей технологического процесса провести выбор типа, мощности и количества трансформаторов цеховой подстанции, места её расположения, а также разработать систему электроснабжения электропотребителей цеха.
Цех металлорежущих станков (ЦМС) предназначен для механической обработки заготовок в изготовлении различных деталей и является одним из основных цехов предприятия.

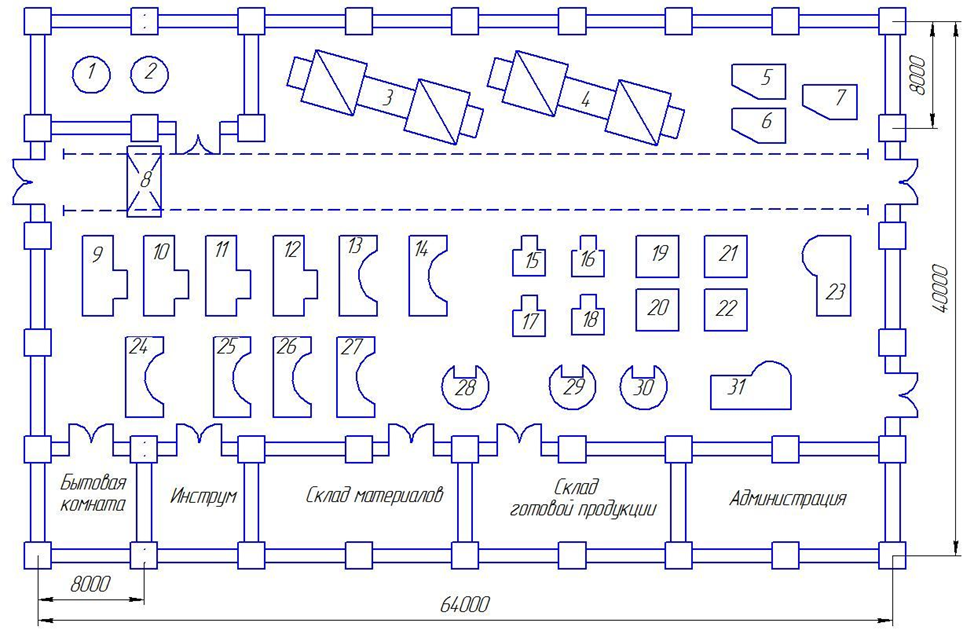

Цех имеет производственные участки: 1 и 2 – металлорежущие станки; 3 – станки с числовым программным управлением (ЧПУ); 4 – термической обработки, на которых установлено необходимое для производства оборудование: токарные, фрезерные станки, закалочные установки и т.д.

Электроснабжение ЦМС получает от собственной КТП, подключенной к главной понизительной подстанции (ГПП), расположенной от цеха на расстоянии 1300м. На ГПП установлены два трансформатора мощностью 63МВА с напряжением 110/10кВ.
Каркас здания цеха смонтирован из блоков-секций длиной 8 м каждая и высотой 9м. Обеспечивающие и вспомогательные помещения одноэтажные высотой 4 м.
Источник питания – внутрицеховая электрическая сеть.
Род тока – трехфазный переменный, промышленная частота 50 Гц.


Введение 8
1. Характеристика технологического процесса производства,
электрооборудования и потребителей электроэнергии 9
1.1. Краткая характеристика технологического процесса объекта системы электроснабжения 9
1.2. Электроэнергетические характеристики приёмников и потребителей электроэнергии системы электроснабжения 12
1.3. Категории электроприёмников и обеспечение надёжности электроснабжения 13
2. Выбор системы внутрицехового электроснабжения 19
2.1. Основные требования, предъявляемые к системе
электроснабжения цеха металлорежущих станков 19
2.2 Выбор напряжения электрической сети 21
2.3 Выбор режима работы нейтрали системы питания сети 21
2.4 Выбор варианта схемы системы электроснабжения 21
3. Расчёт системы электроснабжения 23
3.1 Определение расчётных электрических нагрузок 23
3.2 Расчёт системы общего искусственного и аварийного освещения 32
3.3 Расчёт мощности и выбор питающих трансформаторов 33
3.4 Выбор типа подстанции и определение её местоположения 35
3.5 Выбор сечений проводов и жил кабелей 39
3.6 Расчёт токов короткого замыкания 43
3.7 Расчёт компенсации реактивной мощности, выбор
компенсирующих устройств и их размещение в сети 48
4. Выбор и проверка электрооборудования и
электрических аппаратов системы электроснабжения 50
4.1. Выбор силового распределительного электрооборудования
для внутрицеховой сети 50
4.2 Расчёт и выбор коммутационно-защитных аппаратов для
внутрицеховой электрической сети и потребителей электроэнергии 53
Заключение 59
Список литературы 60
