Лабораторная работа 4: Исследование печатной дипольной антенны и шлейфного моста вариант 2

Исследование печатной дипольной антенны и шлейфного моста

Задание

Смоделировать печатную дипольную антенну и шлейфный мост.

Исходные данные

• ПЕЧАТНАЯ ДИПОЛЬНАЯ АНТЕННА

Центральная частота, f_ц= 1.9 ГГц;
Ширина пластин 2 мм;
Волновое сопротивление источника, ρ₀= 200 Ом.

• ШЛЕЙФНЫЙ МОСТ.

Центральная частота, f_ц= 1.9 ГГц;
Толщина диэлектрической пластины, 1 мм;
Толщина фольги, 2 мкм;
Электрическая постоянная диэлектрика,

Ширина печатных проводников, 2 мм;
Сопротивление источника, ρ₀= 50 Ом.

Расчет длины плеча диполя

Найдем длину волны: Тогда длина одного плеча находится, как:

Результаты моделирования в пакете CST Studio Suite

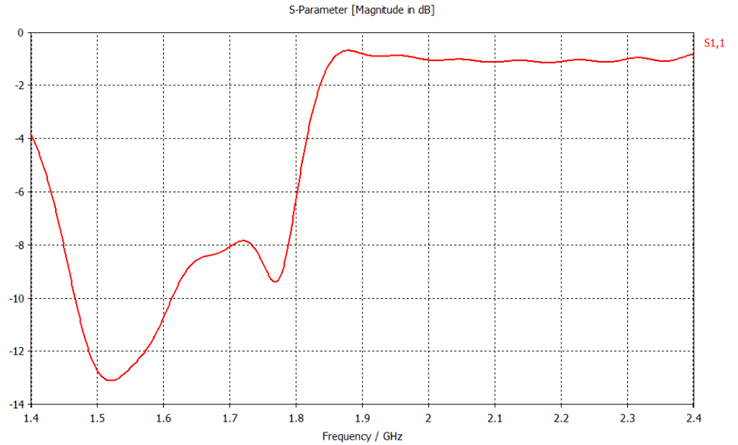

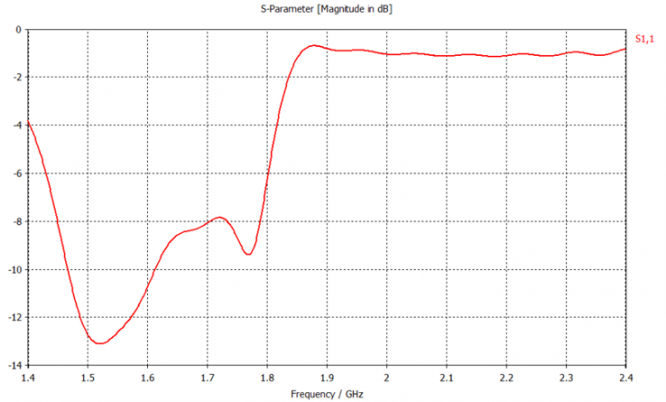

• Печатная дипольная антенна

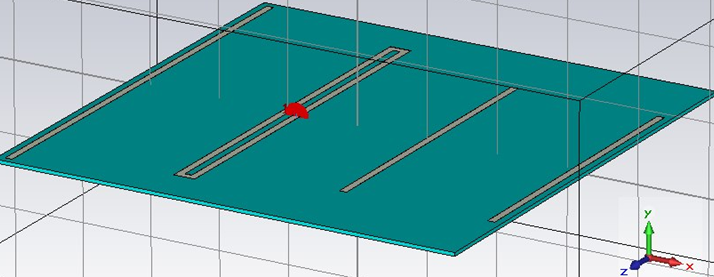

• Шлейфный мост
