Лабораторная работа 1: Исследование коаксиальной и экранированной двухпроводной линии
Описание
Исследование коаксиальной и экранированной двухпроводной линии
Практическое задание
Рассчитать волновые сопротивления коаксиальной и экранированной двухпроводной линии для двух случаев:- без диэлектрика (воздух);
- с наличием диэлектрика с проницаемостью согласно варианту.
- Построить модели линий в пакете CST Studio Suite.
Расчеты волновых сопротивлений:
Таблица 1. Начальные данные
| Коаксиальная линия | Экранированная двухпроводная линия | |||||
| D, мм | d, мм | Ɛr | r, мм | b, мм | d, мм | Ɛr |
| 8 | 4 | 1.6 | 25 | 5 | 12 | 1.6 |

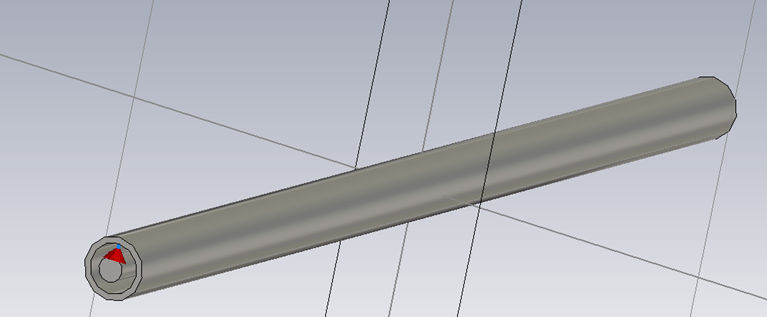

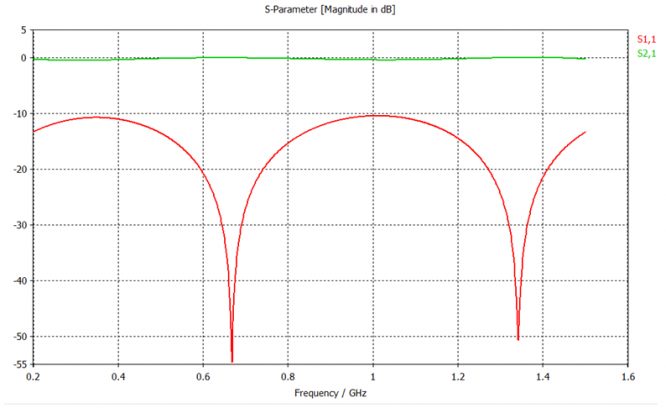

Расчеты волновых сопротивлений коаксиальной линии и результаты моделирования в пакете CST Studio Suite ![]()
