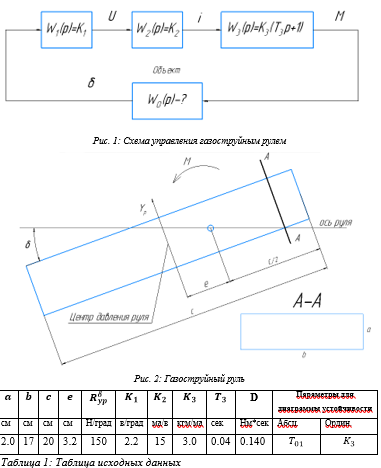

Газоструйный руль для простоты представляется в виде пластины с указанными на схеме размерами (рис. 2). Отклонение руля фиксируется потенциометром обратной связи, установленным на оси руля. Сигнал потенциометра через усилитель-преобразователь попадает на рулевую машину с обратным знаком, чтобы парировать возникшие отклонения.
Задание 1
- Составить уравнение динамики звена – «объект регулирования» (ОР). Найти передаточную функцию ОР.
- Преобразовать (если это необходимо) структурную цепочку последовательно соединенных звеньев. Для каждого звена перестроенной структурной схемы построить частотные характеристики (АФХ, АЧХ и ФЧХ, ЛАХ и ЛФХ).
- Для каждого звена вычислить и построить одну из временных характеристик (переходную или весовую функцию).
Задание 2
- Найти передаточную функцию разомкнутой системы. Построить частотные характеристики системы.
- Исследовать устойчивость замкнутой автоматической системы для заданных параметров системы.
- Построить область устойчивости в плоскости параметров, определенных вариантом задания. Нанести на нее точку, соответствующую основному варианту.
- Если система с заданными параметрами устойчива, то оценить качество регулирования, используя диаграмму Вышнеградского.
