👉 Универсальное для всех вариантов - «Термодинамический расчет сопла Лаваля»💥
Описание
Домашнее задание было выполнено в MathCAD Prime 3.1 и Microsoft Excel которое полностью составлено по примеру, приведенному в МЕТОДИЧЕСКИЕ УКАЗАНИЯ 👈
Поэтому, оно универсально для всех варантов!
ШАГИ ВЫПОЛНЕНИЯ:

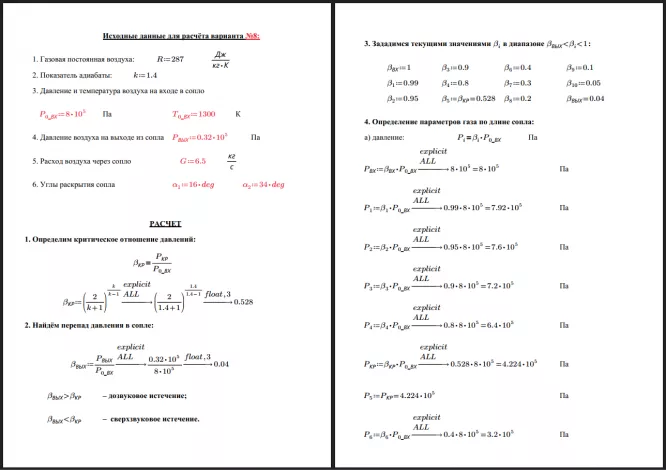

👉1️⃣ РАСЧЁТ: Поставьте исходные данные Вашего варианта в файл MathCAD Prime 3.1 (Замечено красным)

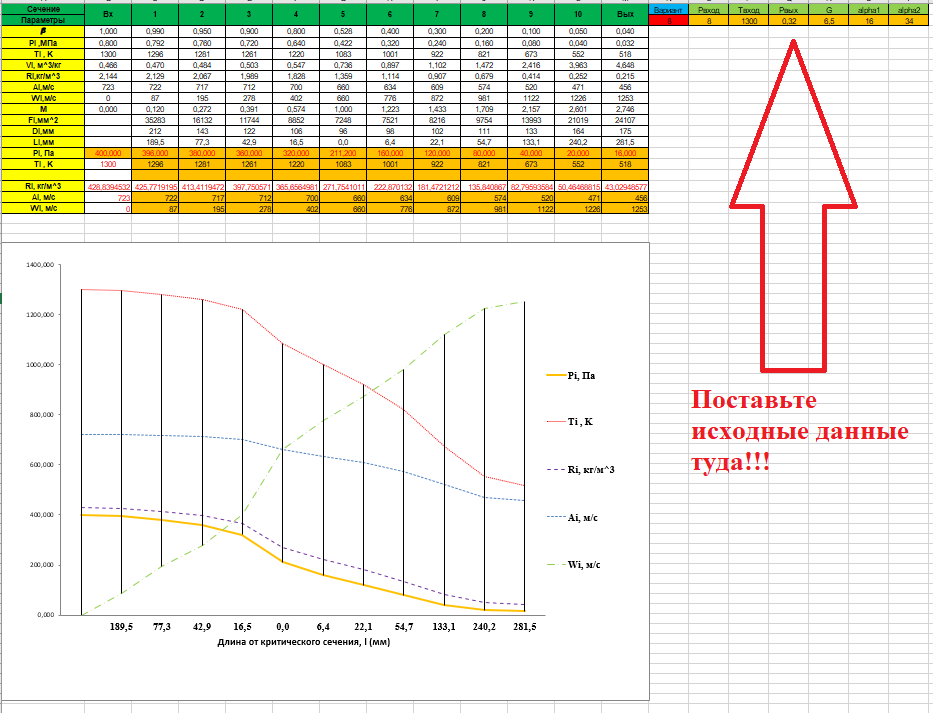

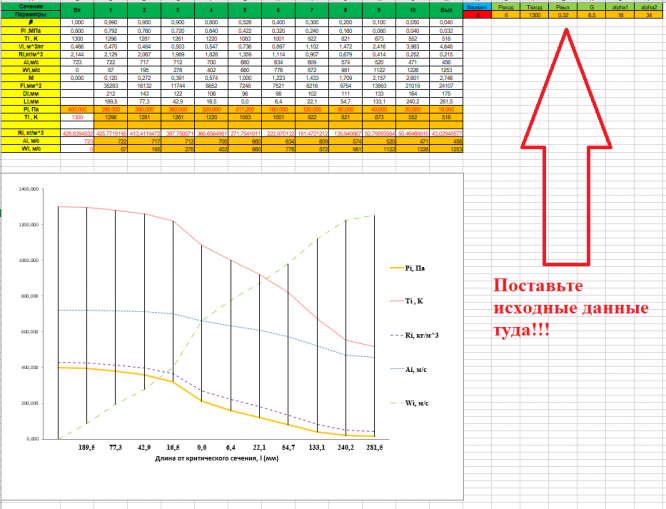

👉2️⃣ПОЛУЧЕНИЕ ГРАФИК: Поставьте исходные данные Вашего варианта в файл Microsoft Excel

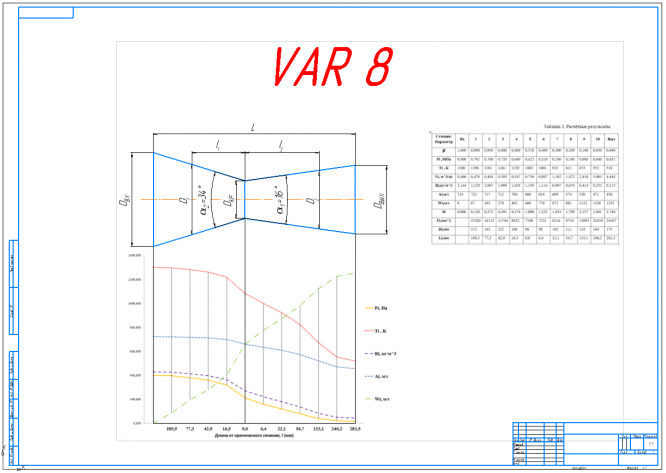

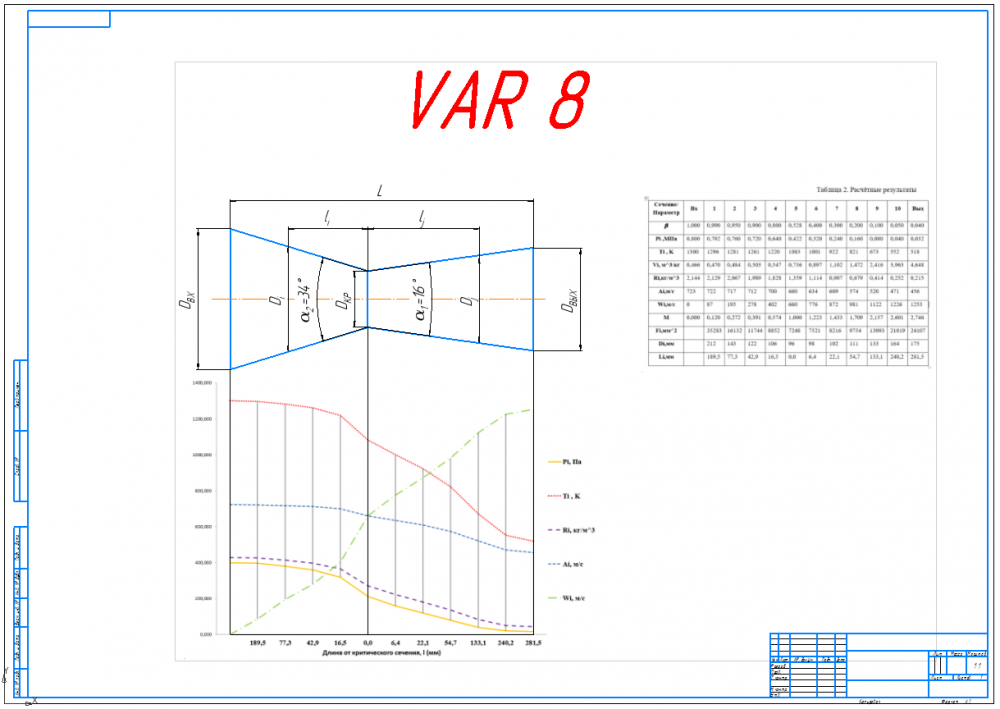

👉3️⃣ПОСТРОЕНИЕ ГРАФИК: Графика построена в масштабе в файле КОМПАС-3D

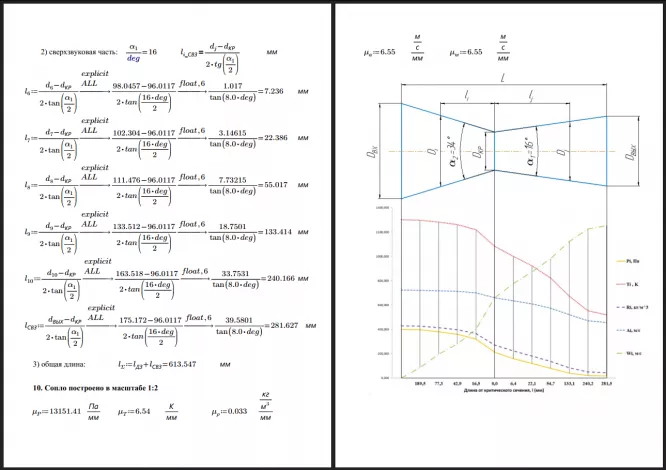

ДЕМО (В качестве примера варианта № 8)

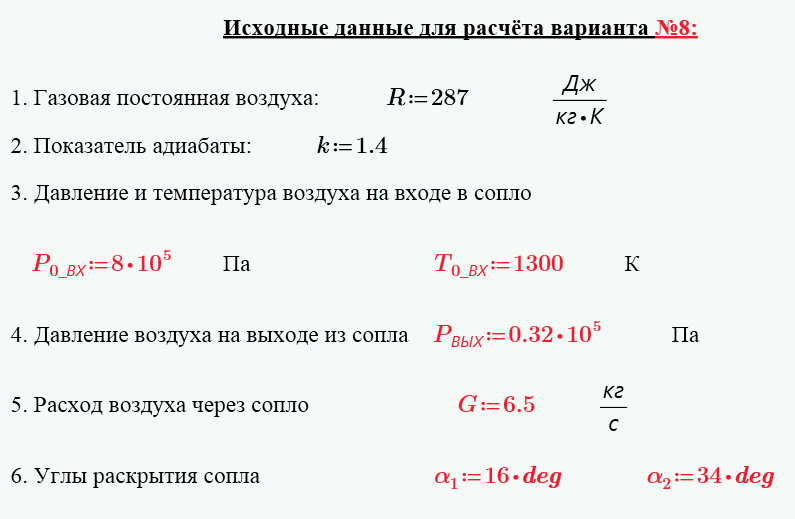

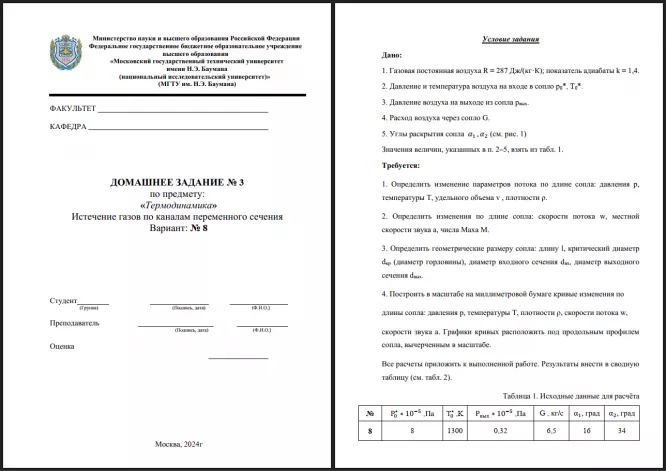

Показать/скрыть дополнительное описаниеДано: 1. Газовая постоянная воздуха R = 287 Дж/(кг⸱К); показатель адиабаты k = 1,4. 2. Давление и температура воздуха на входе в сопло p0*, T0*. 3. Давление воздуха на выходе из сопла pвых. 4. Расход воздуха через сопло G. 5. Углы раскрытия сопла α_(1 ),α_2 (см. рис. 1) Значения величин, указанных в п. 2–5, взять из табл. 1. Требуется: 1. Определить изменение параметров потока по длине сопла: давления p, температуры Т, удельного объема v , плотности ρ. 2. Определить изменения по длине сопла: скорости потока w, местной скорости звука а, числа Маха М. 3. Определить геометрические размеру сопла: длину l, критический диаметр dкр (диаметр горловины), диаметр входного сечения dвх, диаметр выходного сечения dвых.
4. Построить в масштабе на миллиметровой бумаге кривые изменения по длины сопла: давления p, температуры Т, плотности ρ, скорости потока w, скорости звука а. Графики кривых расположить под продольным профилем сопла, вычерченным в масштабе. Все расчеты приложить к выполненной работе. Результаты внести в сводную таблицу (см. табл. 2). .
Характеристики домашнего задания

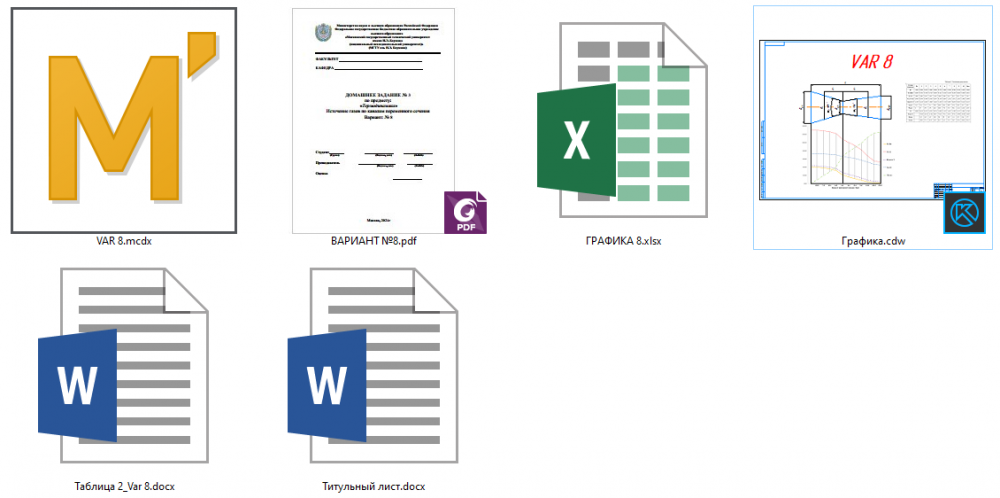

МГТУ им. Н.Э.БауманаСписок файлов
