ДЗ: Домашнее задание №1 - Тепло передача через много слойную плоскую стенку

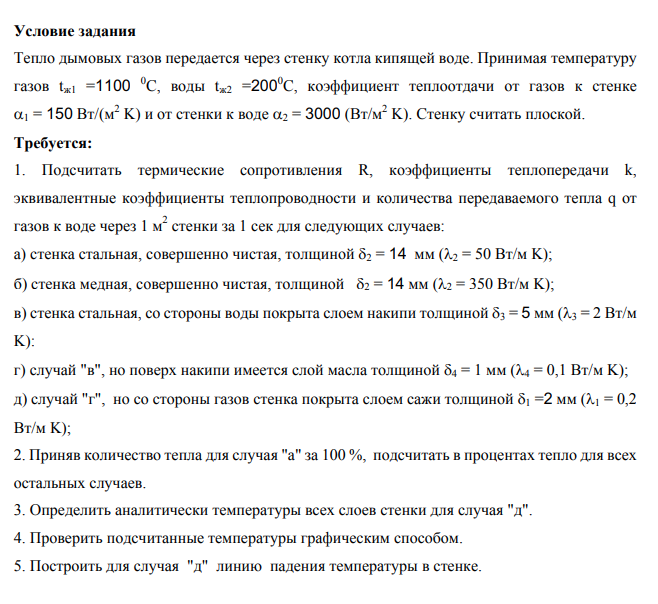

Условие задания Тепло дымовых газов передается через стенку котла кипящей воде. Принимая температуру газов tж1 =1100 0 C, воды tж2 =2000 C, коэффициент теплоотдачи от газов к стенке a1 = 150 Вт/(м 2 K) и от стенки к воде a2 = 3000 (Вт/м 2 K). Стенку считать плоской. Требуется: 1. Подсчитать термические сопротивления R, коэффициенты теплопередачи k, эквивалентные коэффициенты теплопроводности и количества передаваемого тепла q от газов к воде через 1 м 2 стенки за 1 сек для следующих случаев: а) стенка стальная, совершенно чистая, толщиной d2 = 14 мм (l2 = 50 Вт/м K); б) стенка медная, совершенно чистая, толщиной d2 = 14 мм (l2 = 350 Вт/м K); в) стенка стальная, со стороны воды покрыта слоем накипи толщиной d3 = 5 мм (l3 = 2 Вт/м K): г) случай "в", но поверх накипи имеется слой масла толщиной d4 = 1 мм (l4 = 0,1 Вт/м K); д) случай "г", но со стороны газов стенка покрыта слоем сажи толщиной d1 =2 мм (l1 = 0,2 Вт/м K); 2. Приняв количество тепла для случая "а" за 100 %, подсчитать в процентах тепло для всех остальных случаев. 3. Определить аналитически температуры всех слоев стенки для случая "д". 4. Проверить подсчитанные температуры графическим способом. 5. Построить для случая "д" линию падения температуры в стенке.
