Реферат
Пояснительная записка к курсовому проекту “Проектирование и исследование механизмов поршневого компрессора” содержит 31 страниц машинописного текста, 13 таблиц, 5 рисунков, 3 приложения.
В пояснительной записке описано проведение проектирования основного механизма перемещения поршневого компрессора, исследовано его движение и определена зависимость ω(φ), проведен силовой расчет основного механизма, спроектирована цилиндрическая эвольвентная зубчатая передача, спроектирован планетарный редуктор, спроектирован кулачковый механизм с поступательно движущимся толкателем.

Техническое задание
Задание 12Д. Проектирование и исследование механизмов поршневого компрессора.
Назначение и краткое описание механизмов поршневого компрессора.

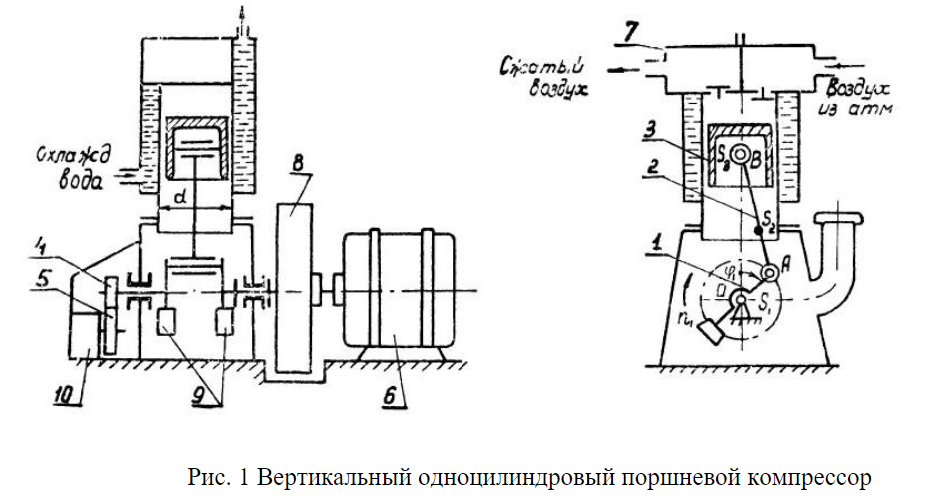

Вертикальный одноцилиндровый поршневой компрессор (рис. 1) предназначен для сжатия
воздуха и приводится в движение асинхронным электродвигателем 6, механическая характеристика
которого изображена на рис. 2. Воздух поступает в цилиндр из атмосферы через фильтр, установленный на всасывающей полости клапанной коробки 7, и после сжатия нагнетается в
специальный резервуар. Для отвода тепла, выделяемого при сжатии, служит водяная рубашка.

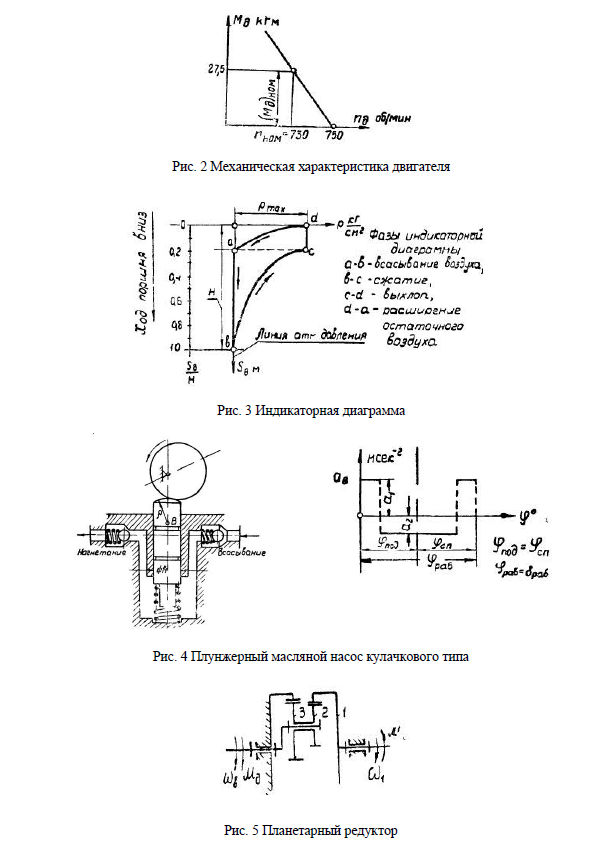

Изменение давления в цилиндре по пути поршня 3 характеризуется индикаторной диаграммой (рис.

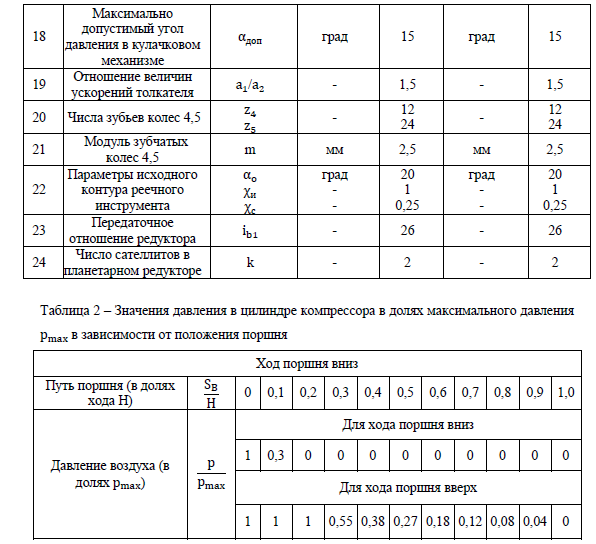

3), данные для построения которой приведены в таблице 2.
Основной механизм компрессора – кривошипно-ползунный. Он состоит из коленчатого вала 1,
шатуна 2 и поршня 3. Для обеспечения необходимой равномерности движения на коленчатом валу
машины закреплен маховик 8. Противовесы 9 на коленчатом валу уравновешивают механизм,
уменьшая силы в подшипниках. Смазка механизма – циркуляционная, под давлением от масляного
насоса 10, помещенного в картере и приводимого в движение от коленчатого вала при помощи
зубчатой передачи 4-5 (рис. 1).
Плунжерный масляной насос кулачкового типа (схема его изображена на рис. 4).
При проектировании и исследовании механизмов компрессора считать известными параметры.

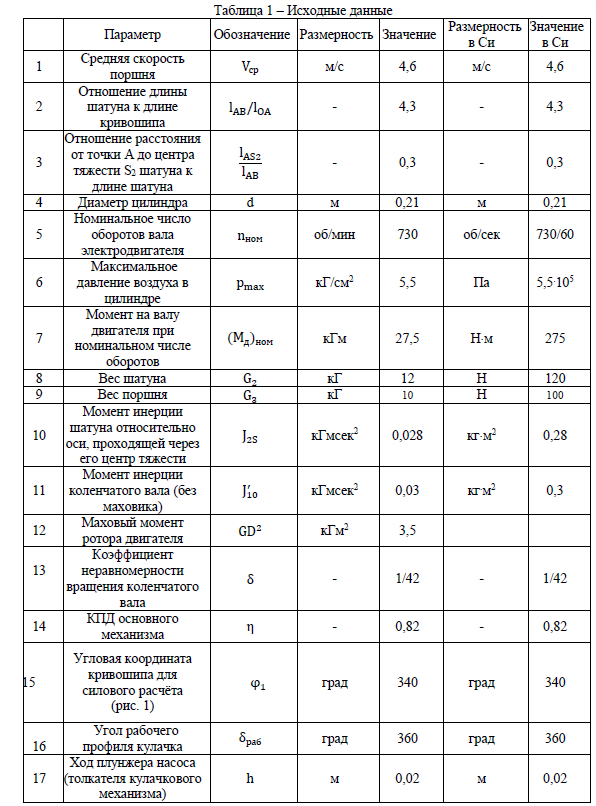

приведенные в табл. 1.
В поршневом компрессоре (рис. 1) отсутствует планетарный редуктор, проектирование
которого провести по дополнительному заданию (рис. 5).
