Курсовая работа 51: Проектирование и исследование механизмов сильфонного поршневого компрессора вариант А
Новинка
-55%
Описание
КУРСОВОЙ ПРОЕКТ выполнен в КОМПАС 3D и сохранен в PDF и ГОТОВ К ПЕЧАТИ и СДАЧЕ! ✔️ ✔️ ✔️
Все проверено и ЗАЧТЕНО В 2025 году НА МАКСИМАЛЬНЫЙ БАЛЛ❗️❗️❗️
Содержит все 4 листа + РПЗ
Проектирование и исследование механизмов сильфонного поршневого компрессора
Реферат
Расчетно-пояснительная записка к курсовому проекту «Проектирование и исследование механизмов сильфонного поршневого компрессора» содержит: 37 страниц машинописного текста и 10 таблиц.В расчетно-пояснительной записке приведено: проектирование и исследование механизмов сильфонного поршневого компрессора, определение закона движения приведенного звена, кинетостатический силовой расчет основного механизма, проектирование цилиндрической эвольвентной зубчатой передачи, проектирование планетарного редуктора, проектирование кулачкового механизма.
Содержание
- Техническое задание 4
- 1.Определение закона движения механизма.
- 1.1 Определение размеров механизма 10
- 1.2 Силы ,действующие на звенья механизма 10
- 1.3 Построение графика силы FС 11
- 1.4.Нахождение значений передаточных функций12
- 1.5. Построение графиков приведенных моментов инерции II группы звеньев 13
- 1.6. Построение графика приведённого момента сил 14
- 1.7. Построение графика суммарной работы 16
- 1.8. Построение графика угловой скорости 16
- 1.9 Построение графика времени движения механизма17
- 1.10 Построение графика углового ускорения динамической модели 17
- 2. Силовой расчёт механизма.
- 2.1. Исходные данные для силового расчёта 18
- 2.2. Построение схемы механизма 18
- 2.3. Определение скоростей точек механизма 18
- 2.4. Определение ускорений точек механизма 19
- 2.5. Определение главных векторов и главных моментов сил инерции 20
- 2.6. Силовой расчёт 20
- 3. Проектирование зубчатой передачи и планетарного механизма.
- 3.1. Исходные данные программы 22
- 3.2 Идентификаторы, обозначения и наименования результирующих
- величин 22
- 3.3 Расчет зубчатой передачи на ЭВМ 25
- 3.4. Выбор коэффициентов смещения 29
- 3.5. Построение профиля зуба колеса, изготовляемого
- реечным инструментом, построение зубчатой передачи 30
- 3.6. Проектирование планетарного зубчатого механизма 30
- 4. Проектирование кулачкового механизма.
- 4.1. Исходные данные 32
- 4.2 Построение кинематических диаграмм методом графического интегрирования 32
- 4.3. Определение основных размеров кулачкового механизма 33
- 4.4. Построение профиля кулачка 33
- 4.5. Построение графика изменения угла давления 34
- Заключение 35
- Список использованной литературы 36
- Программное обеспечение 36
Техническое задание

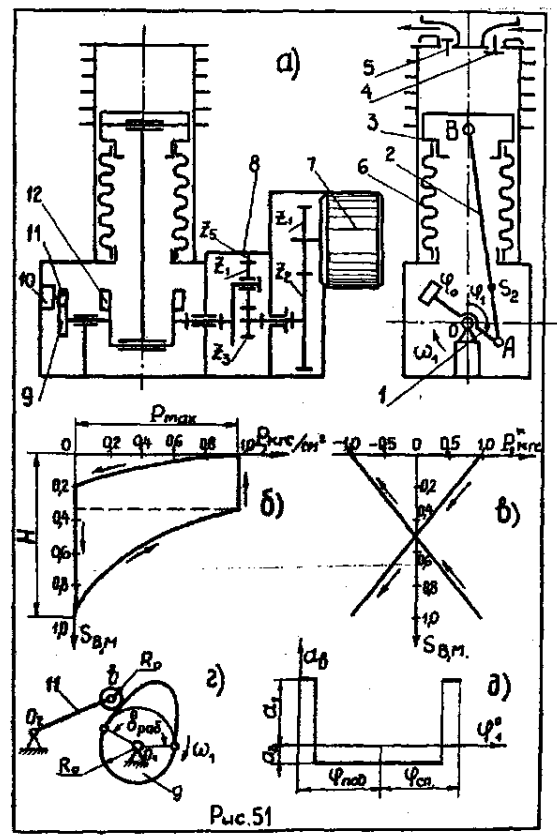

Вертикальный одноцилиндровый поршневой компрессор служит для сжатия химически активных газов. Приводится он в движение от электродвигателя (с жесткой механической характеристикой) через зубчатые колёса с числами зубьев z1 и z2 и планетарный одноступенчатый редуктор. Рабочая полость компрессора изолирована от картера компрессора, редуктора и двигателя с помощью сильфона, один конец которого припаян к поршню, а другой конец - к корпусу компрессора. Для охлаждения цилиндра служит радиатор, обдуваемый газом из общей для объекта системы охлаждения. Изменение давления P газа в цилиндре от хода поршня характеризуется индикаторной диаграммой, данные, для построения которой даны в таблице 2. Изменение усилия P*, приложенного к поршню от сильфона при его растяжении и сжатии в зависимости от хода поршня, показано на диаграмме.Основной механизм компрессора ¾ кривошипно-ползунный. Он состоит из коленчатого вала, шатуна и ползуна (поршня). Противовесы на коленчатом валу частично уравновешивают механизм, уменьшая усилия в подшипниках. На коленчатом валу установлен кулачок механизма отсчёта оборотов, качающейся толкатель которого приводит включение контактов счётчика оборотов. При проектировании и исследовании механизмов компрессора пользоваться исходными данными из таблицы 1.
Исходные данные
Таблица 1.| Наименование параметра | Обозначение | Размерность | Значение |
| Средняя скорость поршня | (VB)ср. | м/с | 0.3 |
| Отношение длины шатуна к длине кривошипа | lAB/lOA,l1 | - | 10 |
| Отношение расстояния от центра тяжести шатуна до точки A к длине шатуна | lAB/lAS,l2 | - | 4.8 |
| Диаметр цилиндрa | d | м | 0.04 |
| Номинальное число оборотов электродвигателя | | Об/мин | 7500 |
| Максимальное давление газа в цилиндре | Pmax | МПа | 0.196 |
| Вес шатуна | G2 | Н | 0.65 |
| Вес поршня | G3 | Н | 1.5 |
| Момент инерции шатуна относительено оси, проходящей через центр тяжести | J2S | кг×м2 | 29.10-5 |
| Максимальное усилие растяжения-сжатия от сильфона | Р* | Н | 108 |
| Момент инерции кривошипа | J10 | кг.м2 | 4.10-5 |
| Маховый момент ротора электродвигателя | GD2 | Н.м2 | 40.10-3 |
| Момент инерции ротора электродвигателя | Jр.д | кг.м2 | 10.10-3 |
| Угловая координата кривошипа для начала разгона | j0 | град | 90 |
| Начальная угловая скорость коленчатого вала при разгоне | wнач | рад/с | 0 |
| Момент электродвигателя | Мд | Н×м | 0.062 |
| Угловая координата кривошипа для силового расчёта | j1 | град | 210 |
| Момент инерции редуктора, приведенный к валу электродвигателя | Jред | кг.м2 | 1.2.10-3 |
| Передаточное отношение планетарного редуктора | u2H | - | 6.25 |
| Число зубьев колес | z1/z2 | - | 14/28 |
| Модуль зубчатых колёс | m | мм | 2 |
| Угол наклона зубьев колес | b | град | 20 |
| Угол рабочего профиля кулачка | jраб | град | 140 |
| Максимальный ход толкателя | SB max | м | 0.005 |
| Длина коромысла толкателя | l11 | м | 0.02 |
| Максимальное значение угла давления в кулачковом механизме | [J] | град | 30 |
| Отношение ускорений точки В толкателя | a1/a2 | - | 1.9 |
Таблица 2.
| Ход поршня вниз | ||||||||||||
| SB/HB | 0 | 0,1 | 0,2 | 0,3 | 0,35 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1 |
| p/pmax | 1 | 0,35 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| Ход поршня вверх | ||||||||||||
| SB/HB | 0 | 0,1 | 0,2 | 0,3 | 0,35 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1 |
| p/pmax | 1 | 1 | 1 | 1 | 1 | 0,76 | 0,53 | 0,36 | 0,22 | 0,12 | 0,05 | 0 |
Чертежи

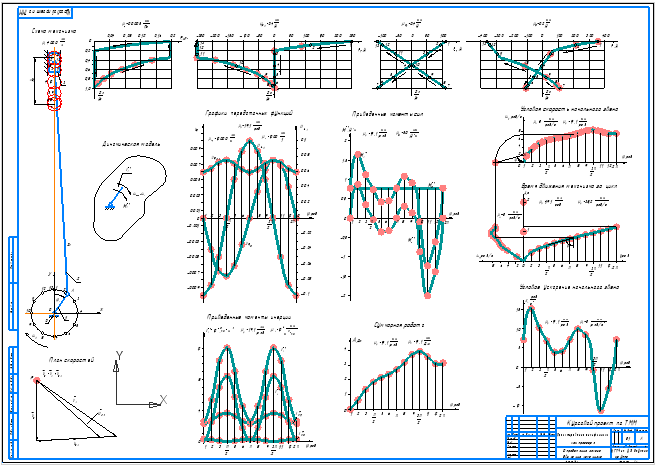

Лист 1 - Определение закона движения ![]()

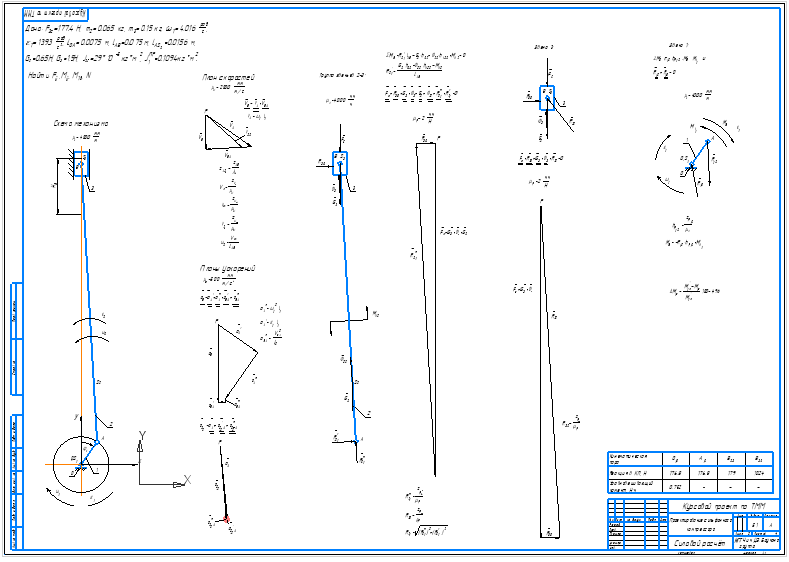

Лист 2 - Силовой расчет

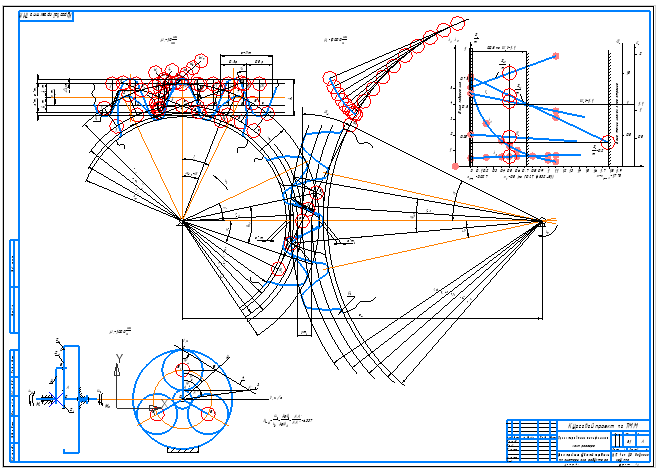

Лист 3 - Проектирование зубчатой передачи

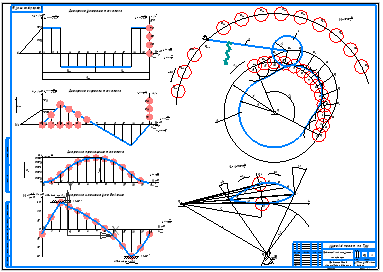

Лист 4 - Проектирование кулачкового механизма
Файлы условия, демо
Характеристики курсовой работы
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Программы
Просмотров
0
Качество
Идеальное компьютерное
Размер
4,38 Mb
Преподаватели
Список файлов
Лист 1.cdw
Лист 2.cdw
Лист 3.cdw
Лист 4.cdw
Лист 1.pdf
Лист 2.pdf
Лист 3.pdf
Лист 4.pdf
Расчетно-пояснительная записка.docx
Расчетно-пояснительная записка.pdf
