Курсовая работа 123: Проектирование и исследование механизмов установки для подачи деталей в термическую печь вариант В

Проектирование и исследование механизмов установки для подачи деталей в термическую печь

Реферат

Оглавление

• Краткое описание работы механизмов установки. 4

• 1. Исходные данные. 6

• 2. Определение закона движения механизма. 8

• 2.1. Синтез механизма по заданным положениям его звеньев. 8

• 2.2. Кинематический анализ механизма. 8

• 2.3. Определение параметров динамической модели механизма. 8

• 2.3.1. Определение приведенных моментов инерции. 9

• 2.3.2. Приведение механических моментов. 10

• 2.4. Определение суммарной работы.. 12

• 2.5 Определение кинетических энергии и момента инерции первый группы звеньев. 13

• 2.6. Определение угловой скорости звена приведения. 14

• 2.7. Определение углового ускорения звена приведения. 15

• 3. Cиловой расчет механизма. 15

• 3.1. Построение плана скоростей механизма. 16

• 3.2. Построение плана ускорений механизма. 17

• 3.3. Вычисление масс-инерционных нагрузок. 18

• 3.4. Нахождение реакций в кинематических парах. 19

• 3.4.1. Группа звеньев 4-5. 19

• 3.4.2. Группа звеньев 2-3. 20

• 3.4.3. Звено 1. 21

• 4. Проектирование зубчатой передачи. 22

• 4.1. Геометрический расчет эвольвентной зубчатой передачи. 22

• 4.2. Качественные показатели зубчатой передачи. 24

• 4.3. Выбор коэффициентов смещения. 25

• 4.4. Построение профиля зуба колеса, изготовляемого реечным инструментом. 26

• 4.5. Проектирование планетарного редуктора. 27

• 4.6. Проверка передаточного отношения планетарного редуктора графическим способом. 29

• 5. Проектирование кулачкового механизма с поступательно движущимся толкателем.. 29

• 5.1 Исходные данные. 29

• 5.2 Определение центра вращения кулачка. 30

• 5.3 Построение профиля кулачка. 31

• Заключение. 32

• Список литературы.. 33

• Программное обеспечение. 33

• Приложения. 34


Краткое описание работы механизмов установки

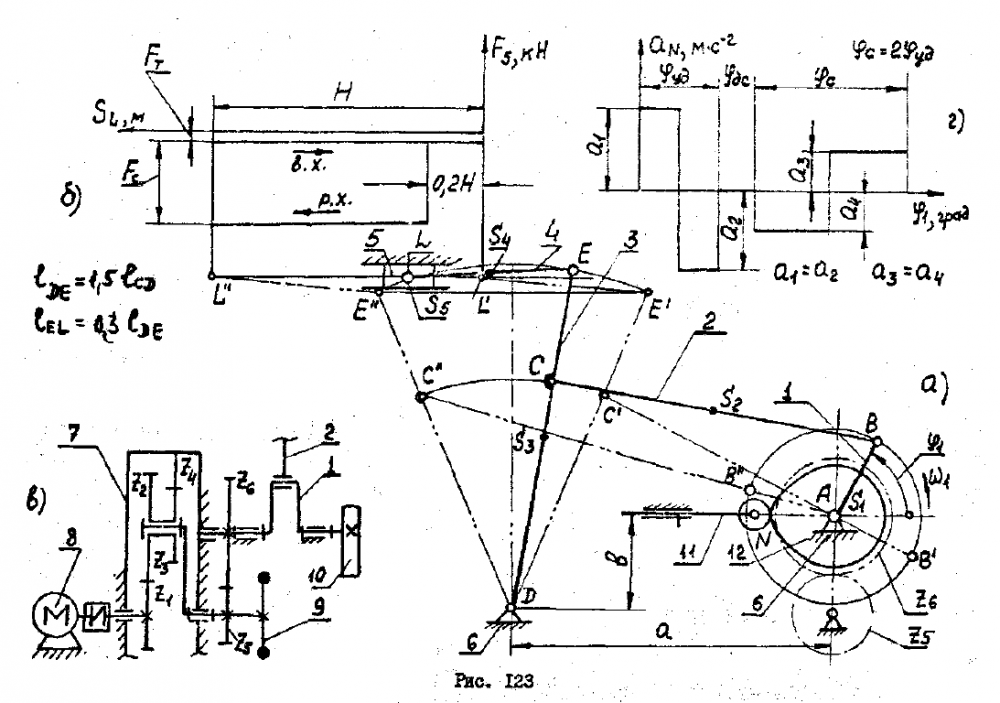

Установка предназначена для перемещения (сталкивания) деталей с рольганга в термическую печь. Основным механизмом установки является шестизвенный рычажный механизм, состоящий из кривошипа 1, шатунов 2 и 4, коромысла 3, ползуна (сталкивателя) 5 и стойки 6 (см. рис 1). График изменения усилий, действующих на ползун 5 при рабочем ходе (р.х.) и вспомогательном ходе (в.х.), дан на рисунке 2.
Привод установки состоит из зубчатой передачи (колёс , модуль m=5 мм), двухрядного планетарного редуктора 7 (число блоков сателлитов k=3) и электродвигателя 8 (рис. 3). На выходном валу редуктора установлении маховик 9, обеспечивающий требуемый коэффициент неравномерности вращения кривошипа (δ=1/20).
Подача деталей конвейера на рольганг осуществляется толкателем 11 кулачкового механизма, кулачок 10 которого установлен на валу кривошипа 1. График изменения ускорения толкателя дан на рисунке 4. Допустимый угол давления в кулачковом механизме [θ]=25º.

1. Исходные данные

Чертежи

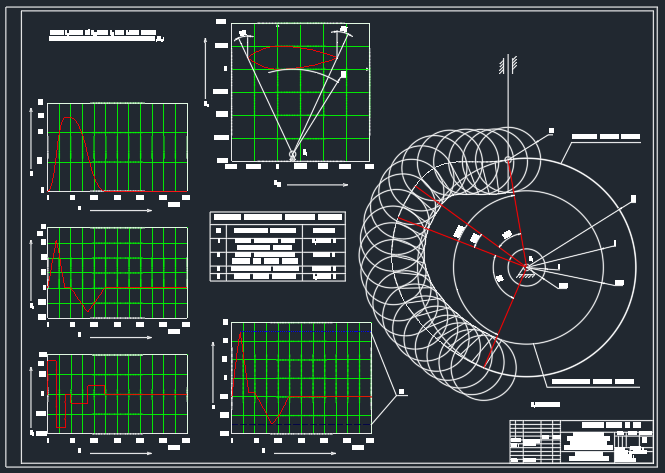

Лист 1 - Определение закона движения

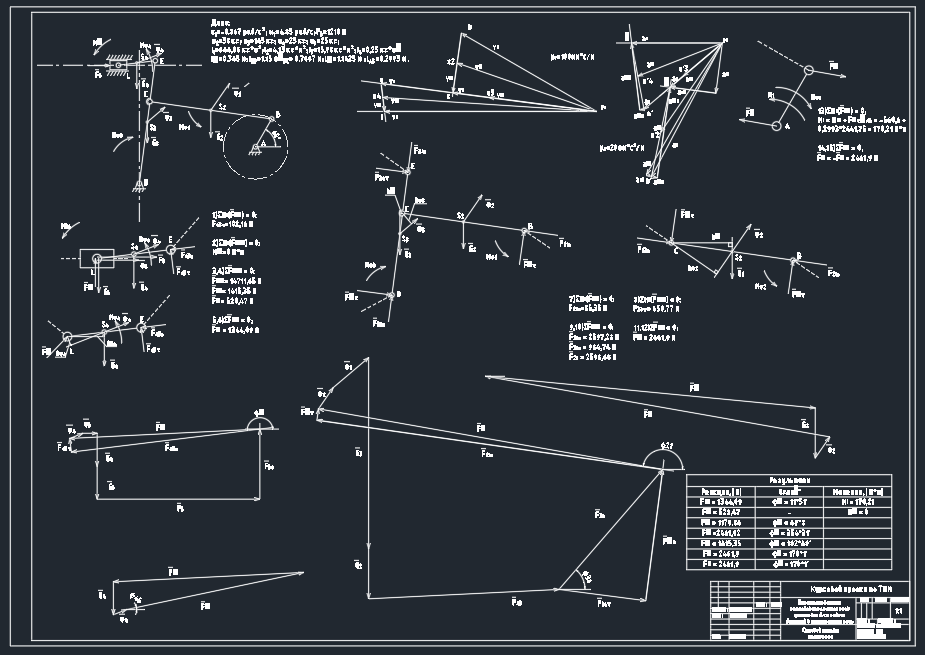

Лист 2 - Силовой расчет

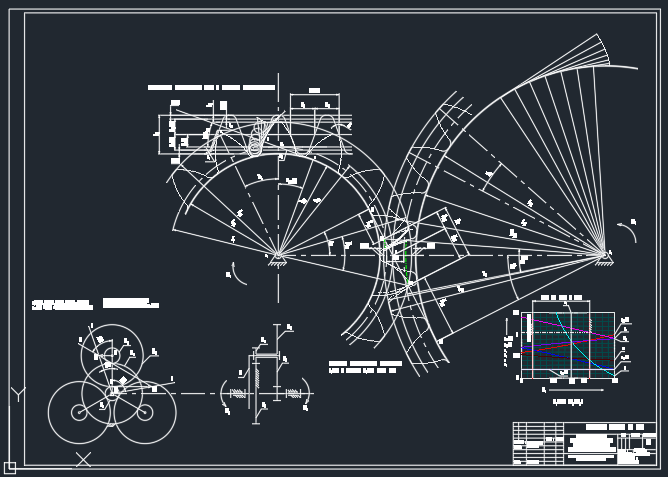

Лист 3 - Проектирование зубчатой передачи

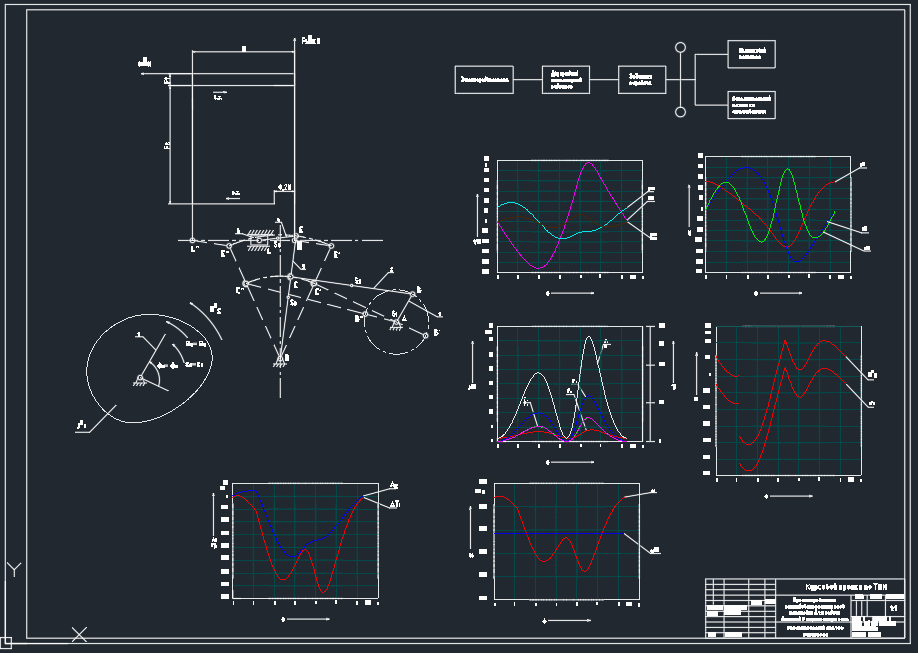

Лист 4 - Проектирование кулачкового механизма
