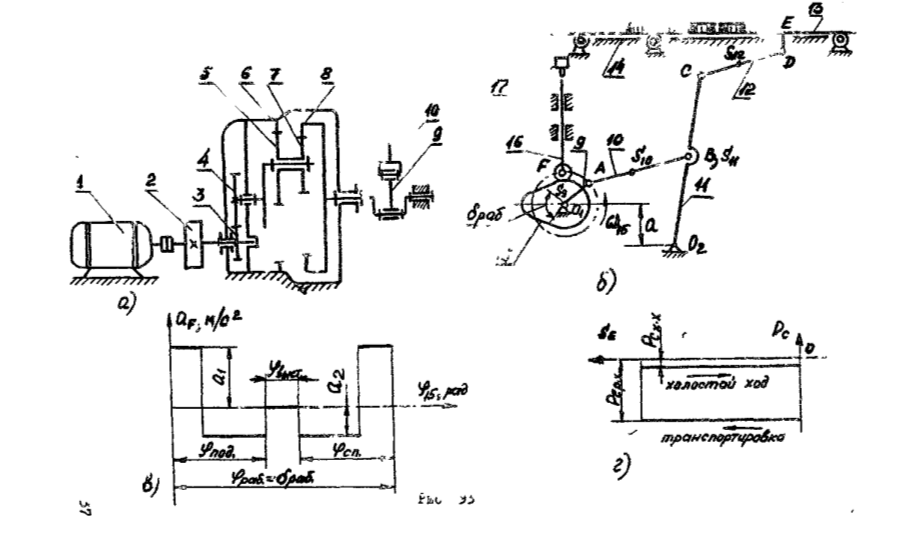

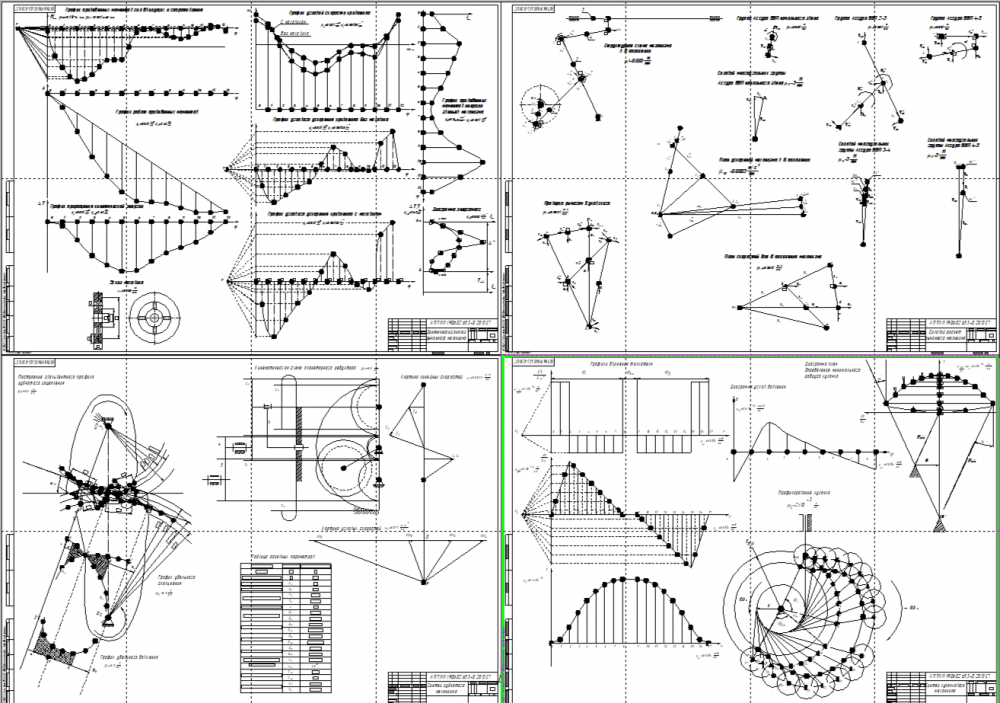

Курсовая работа 93: Проектирование и исследование механизмов пальцевого транспортера вариант Д

1.

Частота вращения вала двигателя

n_д

об/с

16.17

2.

Средняя скорость транспортировки

V_ср

м/с

0.6

3.

Коэффициент изменения средней скорости ползуна

K_V

—

1.15

4.

Ход ползуна 5

H₅

м

1.55

5.

Размеры звеньев:

коромысла 3

l_O3C

м

1.55

положение точки B

l_O3B

м

0.68

шатуна 4

l_CD

м

0.8

положение точки E

l_DE

м

0.2

расстояние

a

м

0.15

6.

Массы звеньев

Ползуна-линейки

m₅

кг

11.25

Шатунов

m_2,4

кг

3.9

Коромысла

m₃

кг

7.0

Кривошипа

m₁

кг

1.85

7.

Масса одного ящика

m_я

кг

23.5

8.

Количество перемещаемых ящиков

K_я

—

6

9.

Коэффициент неравномерности вращения вала 1

δ

—

0.12

10.

Момент инерции:

звена 1, деталей редуктора, приведённых к валу 1

J^пр

кг·м²

0.5

ротора двигателя

J_р

кг·м²

-

11.

Угловая координата силового расчёта

j₁

˚

270

12.

Приведённый коэффициент трения:

ящиков по лотку

f_я

—

0.11

линейки по роликам

f_л

—

0.07

13.

Числа зубьев колёс

z₁/z₂

—

10/20

14.

Модуль зубчатых колёс

m_1,2

мм

5.0

15.

Ход толкателя

h₈

мм

35

16.

Отношение ускорений толкателя

a₁/a₂

—

3.0
