Курсовая работа 105: Проектирование и исследование механизмов двухцилиндрового поршневого детандера среднего давления вариант Г
-50%
Описание
Проектирование и исследование механизмов двухцилиндрового поршневого детандера среднего давления
Содержание
| Техническое задание | 4 |
| 1. Определение закона движения механизма | 7 |
| 1.1. Проектирование кривошипно-ползунного механизма | 7 |
| 1.2. Выбор одномассовой динамической модели и расчет кинематических передаточных функций | 7 |
| 1.3. Определение приведенных сил | 9 |
| 1.4. Приведение масс звеньев механизма | 11 |
| 1.5. Построение графика угловой скорости | 12 |
| 1.6. Определение углового ускорения звена приведения | 13 |
| 2. Силовой расчет механизма | 14 |
| 3. Проектирование цилиндрической зубчатой передачи и планетарного редуктора | 18 |
| 3.1. Проектирование зубчатой передачи | 18 |
| 3.1.1. Геометрический расчет зацепления | 18 |
| 3.1.2. Выбор смещения шестерни | 20 |
| 3.1.3. Построение профиля зуба колеса | 21 |
| 3.1.4. Построение проектируемой зубчатой передачи | 22 |
| 3.2. Проектирование планетарного редуктора | 23 |
| 3.2.1. Подбор числа зубьев | 23 |
| 3.2.2. Проверка передаточного отношения планетарного зубчатого механизма графическим способом | 24 |
| 4. Проектирование кулачкового механизма | 26 |
| 4.1. Определение минимального радиуса кулачковой шайбы | 27 |
| 4.2. Постороение профиля кулачка | 28 |
| 4.3. Построение графика углов давления | 28 |
| 5. Заключение | 29 |
| Список использованной литературы | 30 |
| Приложение 1 | 31 |
Реферат
Расчетно-пояснительная записка к курсовому проекту. В расчетно-пояснительной записке приведено: проектирование, определение закона движения приведенного звена, расчет дополнительной маховой массы, силовой расчет основного механизма, проектирование цилиндрической эвольвентной зубчатой передачи, проектирование однорядного планетарного редуктора, проектирование кулачкового механизма.Техническое задание
Краткое описание работы механизмов установки
Детандеры предназначены для расширения газа с целью получения в циклах низкотемпературных установок.Преобразование энергии сжатого газа в работу, снимаемую с вала детандера, осуществляется путем действия сил давления газа на поршень и передачи их через механизм движения на тормозную установку.

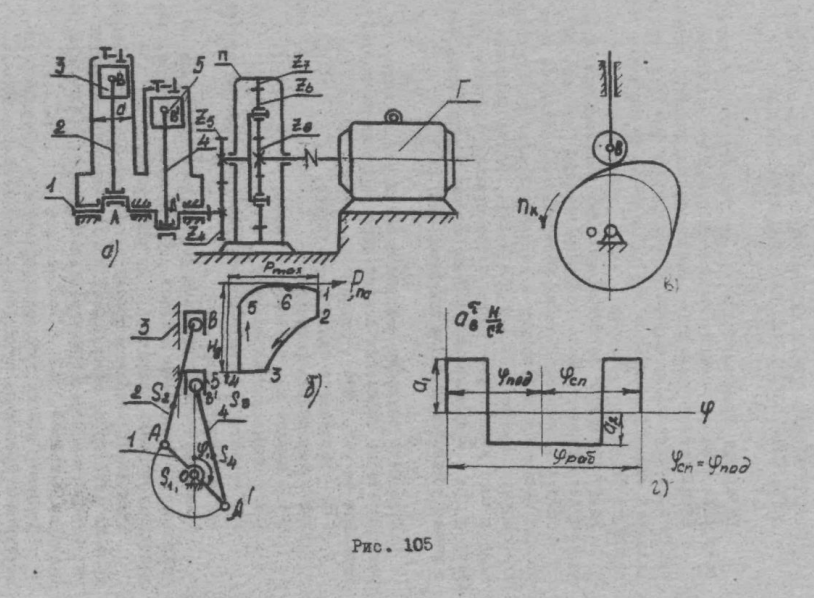

Схема установки вертикального двухцилиндрового поршневого детандера среднего давления показана на рис.1.
Воздух высокого давления попеременно поступает в цилиндры детандера и приводит в движение поршни 3, 5 кривошипно-ползунных механизмов 5-4-1 и 3-2-1. далее движение от коленчатого вала 1 передается через простую зубчатую передачу Z4-Z5 и мультипликатор П на тормозное устройство, которым в данной установке является генератор тока Г.
Кулачковый механизм применяется в системе газораспределения детандера, обеспечивает работу впускных и выпускных клапанов и имеет принудительный внешний привод (на рисунке не показан).
Исходный данные для проектировании и исследования механизмов детандера приведены в таблице 1.
Изменение давления воздуха в цилиндрах детандера в зависимости от положения поршня заданы в табл 2.
Таблица 1
| № | Параметр | Обозначение | Величина | Единица измерения |
| 1 | Частота вращинеия кривошипа 1 | n1 | 6,5 | с-1 |
| 2 | Средняя скорость поршня 3 и 4 | VBx | 2,3 | м/с |
| 3 | Отношение длины шатуна 2 к длине кривошипа 1 | λ2=lAB/lAO | 4,5 | - |
| 4 | Относительное положение цетра масс шатуна 2 | λ23=lAS2/lAB | 0,3 | - |
| 5 | Диаметр цилиндра детандера | d | 0,075 | м |
| 6 | Максимальное давление воздуха в цилиндре | Pmax | 10 | МПа |
| 7 | Масса поршня 3 | m3 | 30 | кг |
| 8 | Масса шатуна 2 | m2 | 20 | кг |
| 9 | Момент инерции шатуна относительно центра масс | J2S’ | 0,3 | кг*м2 |
| 10 | Момент инерции вала кривошипа 1 (без маховика) | J10’ | 2,5 | кг*м2 |
| 11 | Момент инерции планетарного редуктора П и зубчатых колес Z4 и Z5, приведенный к кривошипному валу 1 | Jpпр | 0,32 | кг*м2 |
| 12 | Момент инерции якоря генератора Г | Jя | 0,3 | кг*м2 |
| 13 | Коэффициет неравномерности вращения кривошипного вала 1 | δ | 1/28 | - |
| 14 | Угловая координата для силового расчета | φ1 | 60 | град |
| 15 | Предаточное отношение планетарного редуктора П | ū8H | 3 | - |
| 16 | Число сателлитов в планетарном редукторе | k | 3 | - |
| 17 | Угол рабочего профиля кулачка | Ψp | 130 | град |
| 18 | Частота вращения кулачка | nk | 1,7 | с-1 |
| 19 | Ход толкателя | n | 0,008 | м |
| 20 | Допустимый угол давления в кулачковом механизме | [υ] | 25 | град |
| 21 | Отношение ускорений толкателя | a1/a2 | 2 | - |
| 22 | Числа зубьев колес | Z4 Z5 | 22 8 | - |
| 23 | Модуль зубчатых колес | m | 5 | мм |
| Путь поршня | | 0 | 0,05 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 |
| Давление воздуха | | Для движения поршня 3 вниз | |||||||||||
| 1,00 | 1,00 | 1,00 | 1,00 | 0,97 | 0,72 | 0,52 | 0,40 | 0,30 | 0,24 | 0,19 | 0,08 | ||
| Для движения поршня 3 вверх | |||||||||||||
| 1,00 | 0,48 | 0,37 | 0,21 | 0,10 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | 0,08 | ||
Чертежи

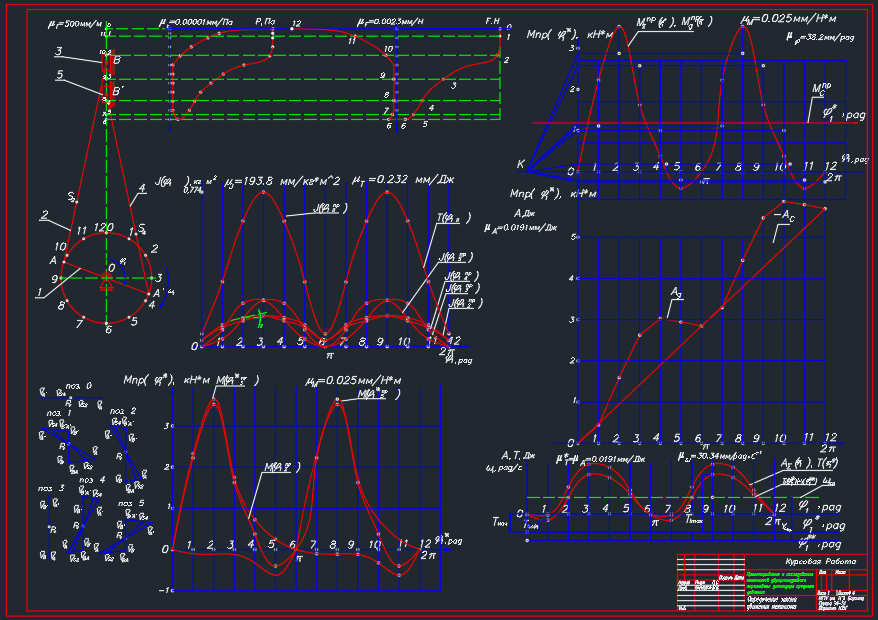

Лист 1 - Определение закона движения ![]()

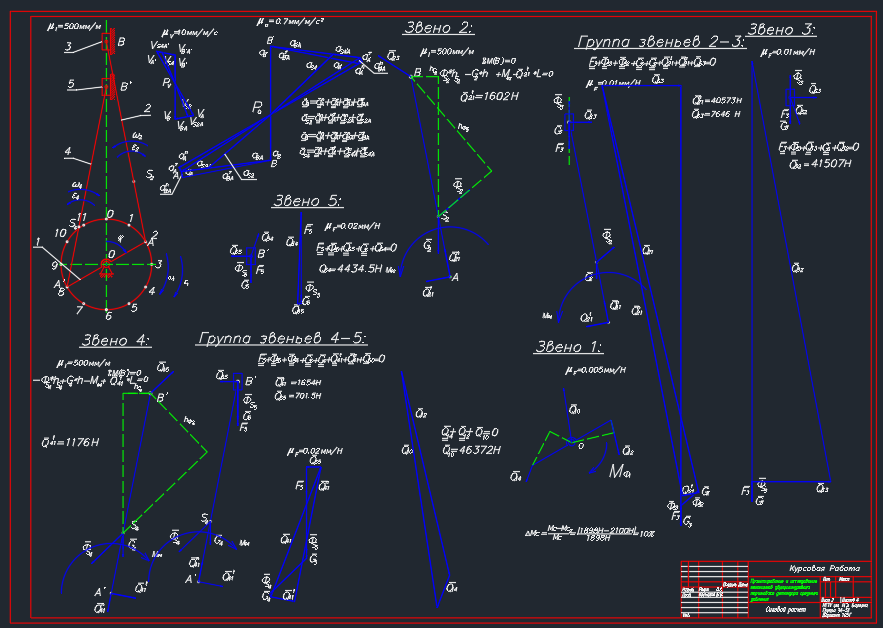

Лист 2 - Силовой расчет ![]()

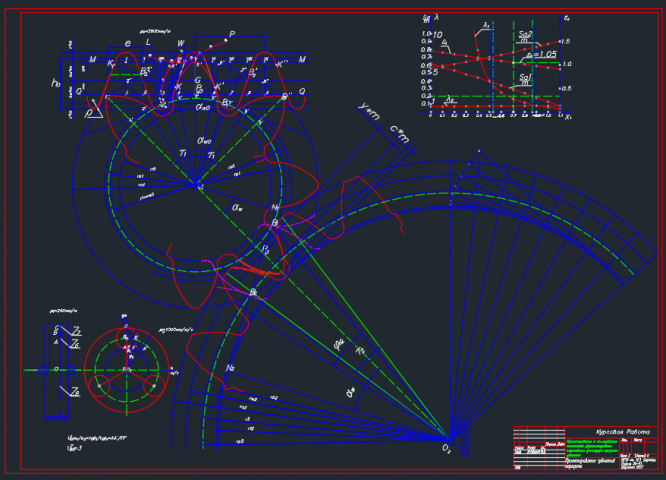

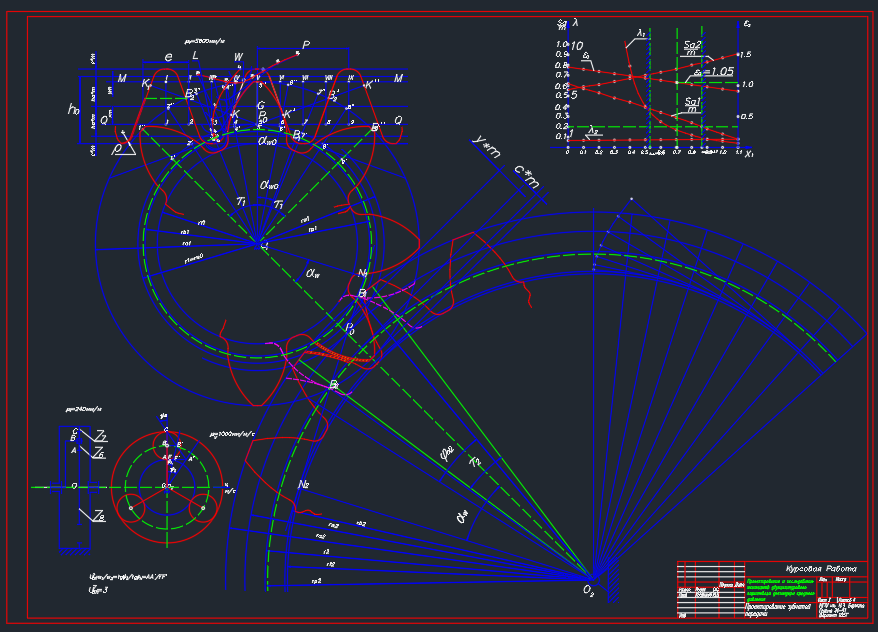

Лист 3 - Проектирование зубчатой передачи ![]()

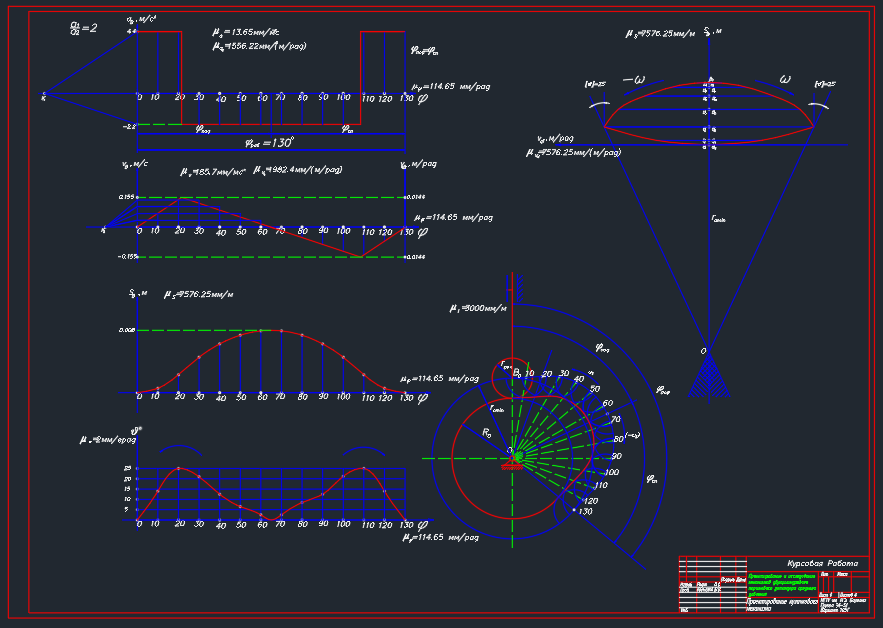

Лист 4 - Проектирование кулачкового механизма ![]()
Характеристики курсовой работы
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Просмотров
525
Качество
Идеальное компьютерное
Размер
451,4 Kb
Список файлов
Проектирование и исследование механизмов двухцилиндрового поршневого детандера среднего давления
РПЗ.doc
Чертежи.dwg
Чертежи.frw
