Курсовая работа 63: Проектирование и исследование механизмов плунжерного насоса вариант Б

Описание

«Проектирование и исследование механизмов

плунжерного насоса».

Вариант 63Б.

Техническое задание.


Проектирование и исследование механизмов плунжерного насоса.


Вертикальный одноцилиндровый плунжерный насос простого действия предназначается для перекачки жидкостей.

Основной механизм насоса - кривошипно-ползунный, состоящий из трёх звеньев: 1 - кривошип, 2 - шатун, 3 – плунжер.

Рабочий процесс в цилиндре совершается за один оборот кривошипа 1.

При движении плунжера вверх происходит всасывание жидкости в цилиндре при давлении Pmin , близком к атмосферному ( Pmin =0), при движении плунжера вниз - нагнетание жидкости в трубопровод 5 при давлении Pmax (см. индикаторную диаграмму насоса рис.63б).

Коленчатый вал 1 кривошипно-ползунного механизма приводится во вращение от электродвигателя 6 через зубчатую передачу 7,8 с неподвижными осями колёс и планетарный редуктор 9, 10, 11, 12 (рис. 63в).

Для обеспечения требуемой неравномерности движения на кривошипном валу 1 закреплён маховик 13 (см. рис. 63в).

Схема кулачкового механизма 14-15 представлена на рис. 63г. Схематичное изображение закона изменения ускорения толкателя 15 дано на рис.63д.



Исходные данные.


Параметр

Обозначение

Размерность

Значение

1

Средняя скорость плунжера

V ср

м/с

0,5

2

Число оборотов коленчатого вала 1

n 1

об/мин

104

3

Диаметр цилиндра 4

d

м

0.11

4

Отношение длины шатуна к длине кривошипа

l AB /l OA

-

4.5

5

Отношение расстояния от точки А до центра тяжести шатуна к длине шатуна

l AS 2 / l AB

-

0.3

6

Максимальное давление в цилиндре

P max

10 6 Па

0.325

7

Вес шатуна

G 1

Н

35

8

Вес поршня

G 2

Н

48

9

Момент инерции шатуна относительно оси, проходящей через его центр тяжести

I 2s

кг м 2

0. 075

1 0

Момент инерции коленчатого вала без маховика

I B

кг∙м 2

0.95

11

Коэффициент неравномерности вращения вала 1

δ

-

1/12

12

Угловая координата кривошипа для силового расчёта

j 1

град

300

13

Число оборотов электродвигателя




14

Величина подъема толкателя кулачкового механизма

h

м

0.0065

15

Рабочий угол профиля кулачка

δ р

град

120

16

Максимально допустимый угол давления в кулачковом механизме

[ υ ]

град

33

17

Внеосность толкателя кулачкового механизма

e

м

0.005

18

Числа зубьев зубчатых колес

Z 7

-

22

Z 8

-

13

z 3

-

22

19

Модуль зубчатых колес z 1, z 2, z 3

m

мм

2.5

20

Соотношение между величинами ускорений толкателя



3

21

Число сателлитов в планетарном механизме

K

-

3

22

Число оборотов кулачка

nk

Об/мин

95


Характеристики курсовой работы

Учебное заведение
Семестр
Номер задания
Вариант
Просмотров
2744
Покупок
10
Размер
3,53 Mb

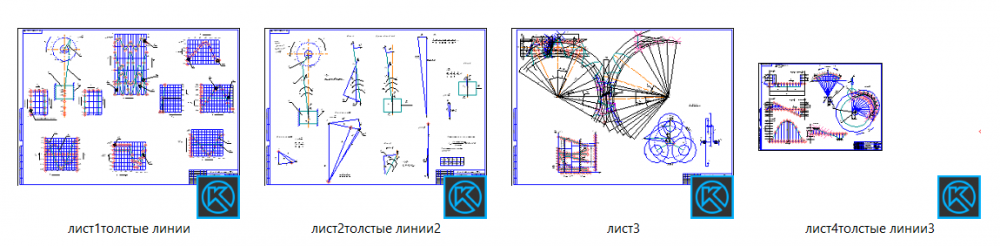

Список файлов
