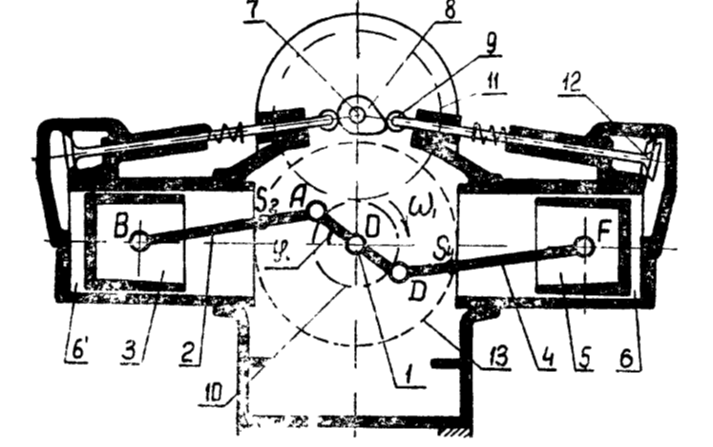

Курсовая работа 16: Проектирование и исследование механизмов двигателя и передачи мотоцикла вариант а
Описание
1.2 Исходные данные
Таблица 1.2
Наименование параметра | Обозначение | Числовое значение
| Размерность |
Средняя скорость поршня | (VB)ср,(VF)ср | 12.0 | м/c |
Отношение длины шатуна к длине кривошипа | g | 3.8 | - |
Отношение расстояния от точки А до центра масс шатуна S2 к общей длине шатуна | x | 0.3 | - |
Диаметр цилиндра | d | 0.078 | М |
Число оборотов коленчатого вала при номинальной нагрузке | n1ном | 4600 | об/мин |
Число оборотов коленчатого вала на холостом ходу | n1хх | 1300 | об/мин |
Максимальное давление в цилиндре при номинальной нагрузке | (Pmax)ном | 28.0 | кГ/см^3 |
Максимальное давление в цилиндре на холостом ходу | (Pmax)хх | 10.6 | кГ/см^3 |
Масса шатуна | m2, m4 | 0.34 | Кг |
Масса поршня | m3, m5 | 0.36 | Кг |
Момент инерции шатуна относительно оси проходящей через его центр тяжести | J2, J4 | 0.0020 | кг*м2 |
Момент инерции коленчатого вала | J0 | 0.0007 | кг*м2 |
Коэффициент неравномерности вращения коленчатого вала | d | 1/18 | - |
Эффективная мощность двигателя на номинальной нагрузке | (Ne)ном | 21.45 | Лс |
Механический КПД двигателя |
| 0.81 | - |
Приведенный к коленчатому валу момент инерции трансмиссии |
| 0.025 | кг*м2 |
Ход толкателя кулачкового механизма | | 0.007 | М |
Максимально допустимый угол давления в кулачковом механизме | | 30 | Град |
Угол рабочего профиля кулачка выпускного клапана |
| 120 | Град |
Угол рабочего профиля кулачка впускного клапана |
| 120 | Град |
Отношение величин ускорений толкателя | | 1.7 | - |
Расстояние между осями кулачкового и коленчатого валов | | 98 | Мм |
Модуль зубчатых колес 10 и 11 | | 4.0 | Мм |
Сумма чисел зубьев колес 10 и 11 | | 39 | - |
Угол наклона зубьев для колес 10 и 11 | | 33 | Град |
Передаточное отношение планетарного редуктора | | 4 | - |
Число сателлитов в планетарном редукторе | | 3 | - |
Параметры исходного контура реечного инструмента | | 20 1 0.25 | Град - - |
Есть все расчеты в маткад 14, листы с графиками, РПЗ
Характеристики курсовой работы
Список файлов
- 1LIst.xmcd 1,02 Mb
- 2List.xmcd 1,48 Mb
- L2 (ИТОГ).pdf 258,15 Kb
- L4.pdf 223,38 Kb
- LIST_1 (5).pdf 244,9 Kb
- LIST3.pdf 315,41 Kb
- Выбор_Х1_Х2.png 42,61 Kb
- Значения Зуб.jpg 97,53 Kb
- Лист4.xmcd 259,12 Kb
- рпз.docx 1,41 Mb
