Курсовая работа 63: Проектирование и исследование механизмов плунжерного насоса вариант А

63А 4 листа формата dwg (Inventor 2023) + pdf + 4 файла Mathcad + РПЗ (word)

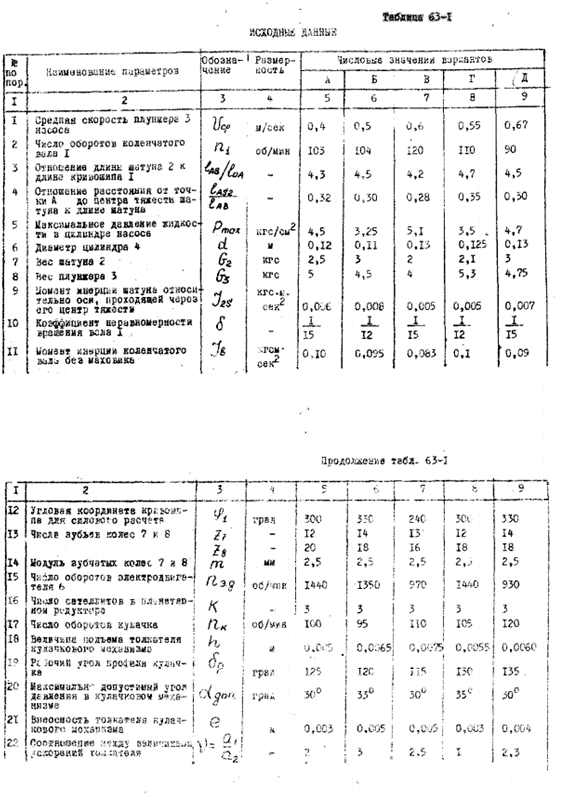

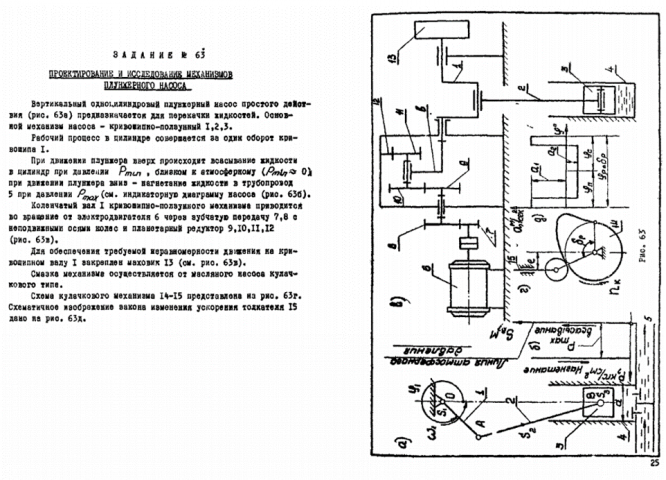

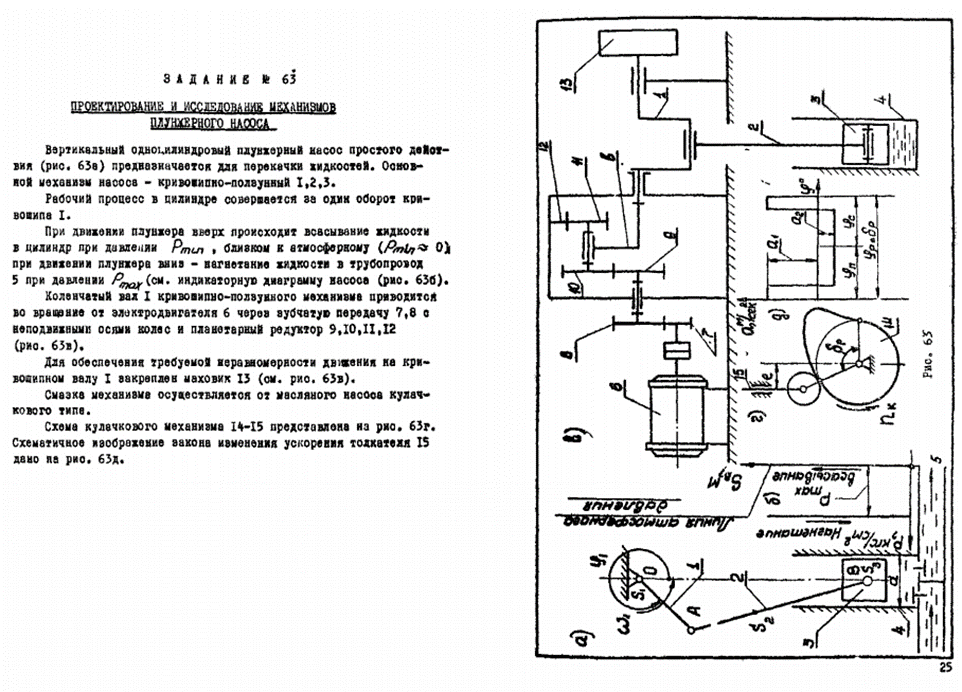

Расчетно-пояснительная записка к курсовому проекту «Проектирование и исследование механизма плунжерного насоса содержит»:

39 страниц машинописного текста формата А4;

3 таблицы;

29 рисунка;

Курсовой проект выполнен на 4 листах формата А1.

В расчетно-пояснительной записке приведено :

проектирование вертикального одноцилиндрового плунжерного насоса простого действия, закона движения приведенного звена, кинетостатический силовой расчет основного механизма, проектирование цилиндрической зубчатой передачи , планетарного редуктора и проектирование кулачкового механизма.

1Определение закона движения механизма. 6

1.1Определение размеров механизма. 6

1.2Определение передаточных функций. 7

1.2.1Определение функции положения. 7

1.2.2Определение аналоговых скоростей. 9

1.2.3Определение аналоговых ускорений. 11

1.3Приведение масс. 13

1.4Приведение сил. 15

1.5Определение приведенного момента инерции I группы звеньев. 19

1.6Определение обобщенной скорости. 20

1.7Определение обобщенного ускорения. 21

2Силовой анализ механизма. 22

2.1Расчет ускорений. 22

2.2Инерционная нагрузка и силы тяжести. 22

2.3Расчет группы Ассура 𝑰𝑰 ВВП(2,3)23

2.4Расчет первичного механизма. 24

3Проектирование зубчатой передачи и планетарного редуктора. 26

3.1Проектирование зубчатой передачи. 26

3.1.1Исходный производящий контур инструмента и станочное зацепление. 26

3.1.2Геометрический расчет эвольвентной зубчатой передачи внешнего зацепления. 27

3.1.3Качественные показатели. 29

3.1.4Построение профиля зуба прямозубого колеса. 30

3.1.5Построение рабочего зацеплени. 30

3.2Проектирование планетарного редуктора. 31

3.2.1Исходные данные. 31

3.2.2Определение числа зубьев механизма. 31

4Проектирование кулачкового механизма с роликовым поступательно движущимся толкателем.. 34

4.1Начальные данные. 34

4.2Определение передаточных функций. 34

4.3Определение минимального радиуса кулачка. 38

4.4Построение профиля кулачка. 40
