Курсовая работа 36: Проектирование и исследование механизмов плунжерного насоса вариант А
Описание

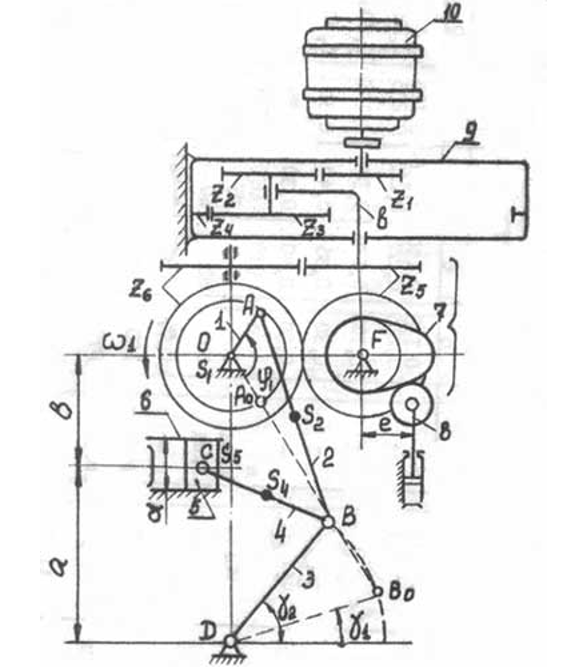

Принятая Новиковым курсовая работа варианта 36А. Файл содержит в себе все 4 листа, выполненные в КОМПАСе, файл РПЗ, файлы МАТКАД, где проводились расчёты. Условие варианта представлено ниже.
![]()
| № п/п | Параметр | Обозначение | Размерность | Значение |
| 1. | Координаты центра вращения О кривошипа | a b | м м | 0,135 0,225 |
| 2. | Длина звеньев l3 и l4 | BD | м | 0,185 |
| 3. | Положение центра тяжести S2 | | - | 0,3 |
| 4. | Положение центра тяжести S4 | | - | 0,3 |
| 5. | Крайние положения звена (отсчет от горизонтальной прямой) | g1 g2 | град град | 30 60 |
| 6. | Диаметр плунжерного насоса | d | м | 0,05 |
| 7. | Число оборотов кривошипа 1 | N1 | Об/мин | 100 |
| 8. | Число оборотов вала эл. Двигателя | Ng | Об/мин | 975 |
| 9. | Давление жидкости в циллиндре при нагнетании (по ходу плунжера - постоянное) | P | Па | 25*106 |
| 10. | Вес шатуна 2 | G2 | кг | 20 |
| 11. | Вес шатуна 4 | G4 | кг | 16 |
| 12. | Вес ползунка с плунжером | G5 | кг | 50 |
| 13. | Момент инерции шатуна 2 | J2S | кг*м2 | 0,06 |
| 14. | Момент инерции шатуна 4 | J4S | кг*м2 | 0,05 |
| 15. | Момент инерции кривошипного вала | J10 | кг*м2 | 0,01 |
| 16. | Маховой момент электродвигателя | | кг*м2 | 0,3 |
| 17. | Маховой момент редуктора, колеса Z5 и кулачка, приведенный к валу О | GD2 | кг*м2 | 1,6 |
| 18. | Коэффициент неравномерности вращения кривошипного вала | d | - | 1/10 |
| 19. | Координата для силового расчёта | j1 | град | 30 |
| 20. | Угол рабочего профиля кулачка | dраб | град | 240 |
| 21. | Ход плунжера масляного насоса | h | м | 0,016 |
| 22. | Угол давления в кулачковом механизме | aдоп | град | 30 |
| 23. | Внеосность | e | м | 0,007 |
| 24. | Соотношение между ускорениями толкателя | n = | - | 3 |
| 25. | Числа зубьев колёс 5 и 6 | Z5 Z6 | - - | 12 25 |
| 26. | Модуль зубчатых колёс 5 и 6 | m | м | 5 |
| 27. | Число сателлитов в редукторе 9 | k | - | 3 |
Характеристики курсовой работы
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Просмотров
50
Качество
Идеальное компьютерное
Размер
4,27 Mb
Список файлов
Лист4.cdw
РПЗ.docx
