88 проект Проектирование и исследование механизмов поперечно строгального станка с двойным числом рабочих ходов. Исходные данные все в описании ниже.

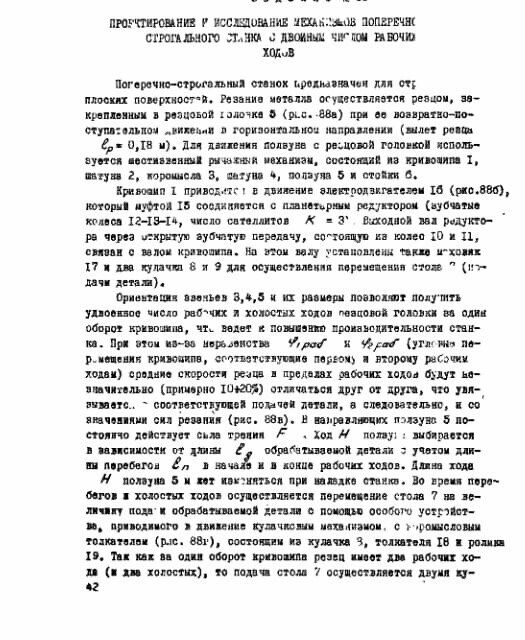

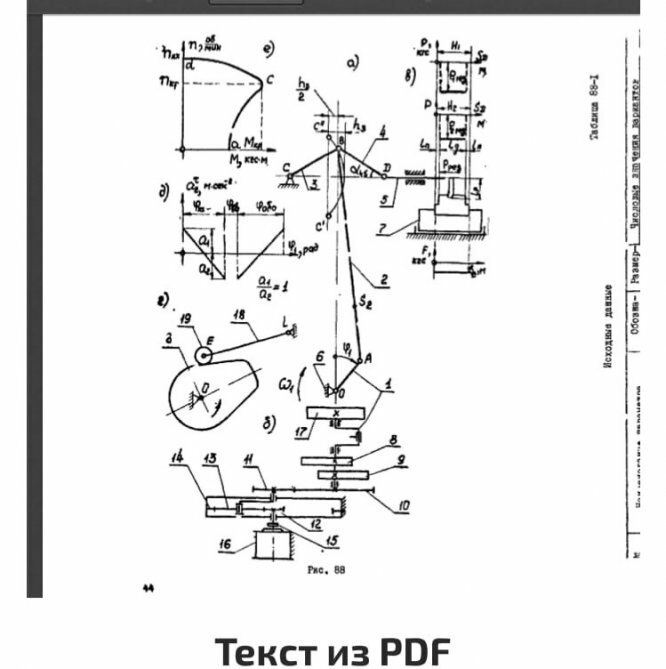

Описание
Таблица 1. Исходные данные.
№ п/п | Наименование параметра | Обозначение | Размерность | Числовые значения |
1 | Длина детали | lд | м | 0,06 |
2 | Длина перебега резца | ln | м | 0,012 |
3 | Максимально допускаемый угол давления звеньев 4 – 5 | | град | 40 |
4 | Отношение длины кривошипа 1 к длине шатуна 2 | lOA lAB | - | 1/6 |
5 | Сила резания | P1рез | кгс | 100 |
6 | Сила резания | P2рез | кгс | 70 |
7 | Сила трения | F | кгс | 12 |
8 | Сила тяжести шатуна 2 | G2 | кгс | 22 |
9 | Сила тяжести ползуна 5 | G5 | кгс | 60 |
10 | Приведенный момент трения в кинематических парах механизма | Мтрпр | кгс.м | 1,2 |
11 | Угловая координата коленчатого вала для силового расчёта | 1 | град | 240 |
12 | Мощность электродвигателя | Nэл | кВт | 0,6 |
13 | Критический момент электродвигателя | Mкр | кгс.м | 14 |
14 | Передаточное отношение от электродвигателя 16 до кривошипа 1 | U1 6 | - | 10 |
15 | Момент инерции ротора электродвигателя, приведенный к валу кривошипа 1 | Jэлпр | кгс.м.сек2 | 0,12 |
16 | Сумма моментов инерции редуктора, зубчатых колес 10 и 11, приведенных к валу кривошипа 1 | J редпр | кгс.м.сек2 | 0,25 |
17 | Момент инерции маховика 17 | Jм | кгс.м.сек2 | 3,2 |
18 | Момент инерции шатуна 2 относительно оси, проходящей через центр S2 его масс | J2S | кгс.м.сек2 | 0,12 |
19 | Числа зубьев колес 10, 11 с модулем m=5мм | z10 / z11 | - | 11/24 |
20 | Длина коромысла 18 | lEL | м | 0,20 |
21 | Угловой ход коромысла 18 | | град | 20 |
22 | Максимально допустимый угол давления в кулачковом механизме | | град | 30 |
23 | Углы поворота кулачков (и звена 1), соответствующие: а) прямому ходу толкателя б) верхнему выстою толкателя в) обратному ходу толкателя | 1nx 1BB 1обр | град | 35 20 35 |
24 | Начальное положение звена 1 при разгоне | | град | 180 |
