Курсовая работа 64: Проектирование и исследование механизмов насосной установки с электроприводом вариант Б
Бестселлер
Описание

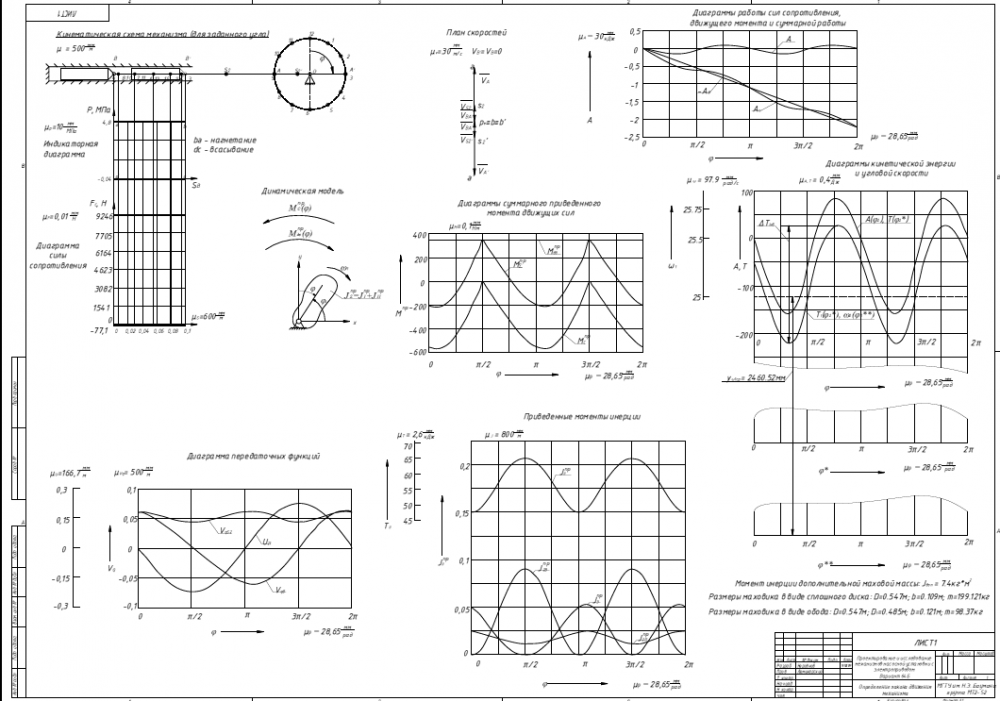

- Чертежи листов в формате .pdf ( также имеются исходники к ним в программе 3D -проектирования Inventor).
- РПЗ со всеми расчетами.
- Исходник программы рассчёта в программе Маткад.
- Оценка за данную работу: хор.
- РПЗ:
Содержание
Технологическое задание.....................................................................................6
1.Динамический синтез.........................................................................................9
1.1 Определение основных размеров звеньев по заданным начальным условиям....................................................................................................................9
1.2. Определение кинематических передаточных функций...........................10
1.3. Построение индикаторной диаграммы и диаграммы силы сопротивления.............11
1.4. Методика приведения и динамическая модель.........................................11
1.5. Построение диаграммы приведенных моментов инерции......................13
1.6. Построение диаграмм работы сил сопротивления, движущей силы и суммарной работы...............................................................................................15
1.7. Построение диаграмм кинетических энергий...........................................16
1.8. Определение необходимого момента инерции маховых масс первой группы..................................................................................................................17
1.9. Определение момента инерции дополнительной маховой массы..........17
1.10. Построение приближенной диаграммы угловой скорости....................17
1.11. Определение размеров маховика..............................................................18
2. Силовой расчет................................................................................................18
2.1 Введение..........................................................................................................
2.2Исходные данные.............................................................................................19
2.3 Определение внешних силовых факторов....................................................19
2.5 Составление и решение системы уравнений..............................................20
2.5.1 Расчетная схема силового расчета...................................................20
2.5.2 Составление систем уравнений для звеньев механизма.......................20
2.5.3 Решение системы уравнений..................................................................21
3. Проектирование зубчатых механизмов........................................................23
3.1 Проектирование зубчатой передачи..............................................................23
3.1.1 Геометрический расчет эвольвентной зубчатой передачи внешнего зацепления........................................................................................................23
3.1.2 Выбор коэффициентов смещения зубчатого колеса и шестерни.........26
3.1.3 Результаты расчета зубчатой передачи................................................28
3.2 Проектирование планетарного редуктора...............................................31
3.2.1 Исходные данные....................................................................................31
3.2.2 Расчет числа зубьев колес.......................................................................31
4.Проектирование кулачкового механизма..............................................32
4.1 Исходные данные.............................................................................................32
4.2 Построение диаграмм передаточных функций и перемещения толкателя..........33
4.3 Построение диаграммы скоростей кулачкового механизма и определение его основнных размеров........................................................................................35
4.4 Построение центрового и конструктивного профилей кулачка.................37
4.5 Построение графика угла давления...............................................................37
Заключение..........................................................................................................39
Список литературы.............................................................................................40
Список программного обеспечения..................................................................40
Приложение1......................................................................................................41
Расчетная программа для 1, 2 листов................................................................41
Приложение2......................................................................................................50
Программа для расчета параметров зубчатой передачи.................................50
