Курсовая работа 106: Проектирование и исследование механизмов ДВС компрессорной установки вариант Б
-50%
Описание
Проектирование и исследование механизмов ДВС компрессорной установки
Реферат
Расчетно-пояснительная записка содержит расчеты и проектирование механизмов ДВС компрессорной установки, определение закона его движения под действием заданных силовых факторов, действующих в кинематических парах механизма с учетом геометрии масс звеньев; расчет и исследование кулачкового механизма привода счетчика расхода;а также программу расчета и построения диаграммы для определения коэффициента смещения зубьев.Содержание
- Реферат...................................................................................................... 1
- Техническое задание................................................................................. 4
- Исходные данные...................................................................................... 5
- 1. Определение закона движения механизма........................................... 5
- 1.1. Проектирование кривошипно-ползунного механизма..................... 7
- 1.1.1.Определение основных размеров звеньев механизма.................... 7
- 1.2. Нахождение передаточных функций и передаточных отношений основного механизма....... 7
- 1.3. Определение суммарного приведенного момента внешних сил, приложенных к звеньям механизма.... 8
- 1.3.1. Определение приведенного момента от момента сопротивления 9
- 1.3.2. Определение приведенного момента движущих сил.................... 9
- 1.3.3. Построение графика ........................................................ 10
- 1.3.3. Построение графика ........................................................ 10
- 1.3.4. Определение приведенного момента инерции............................ 10
- 1.4. Построение графика суммарной работы AS(j1)............................. 12
- 1.5. Определение угловой скорости начального звена......................... 12
- 2. Силовой расчет................................................................................... 13
- 2.1.Определение угловых ускорений и ускорений центров масс звеньев механизма... 13
- 2.2 Определение действующих сил и моментов сил на звенья механизма............ 14
- 3. Проектирование зубчатой передачи и планетарного механизма...... 16
- 3.1. Выбор коэффициента смещения..................................................... 16
- 3.2. Построение профиля зуба, изготавливаемого реечным инструментом.... 18
- 3.3. Проектирование планетарного зубчатого механизма с цилиндрическими колесами...... 20
- 4.Проектирование кулачкового механизма........................................... 22
- 4.1. Исходные данные и основные этапы проектирования................... 22
- 4.2. Определение кинематических передаточных функций кулачкового механизма....... 23
- 4.3. Определение основных размеров кулачкового механизма............ 23
- 4.4. Определение координат и построение профиля кулачка............... 25
- Литература.............................................................................................. 27

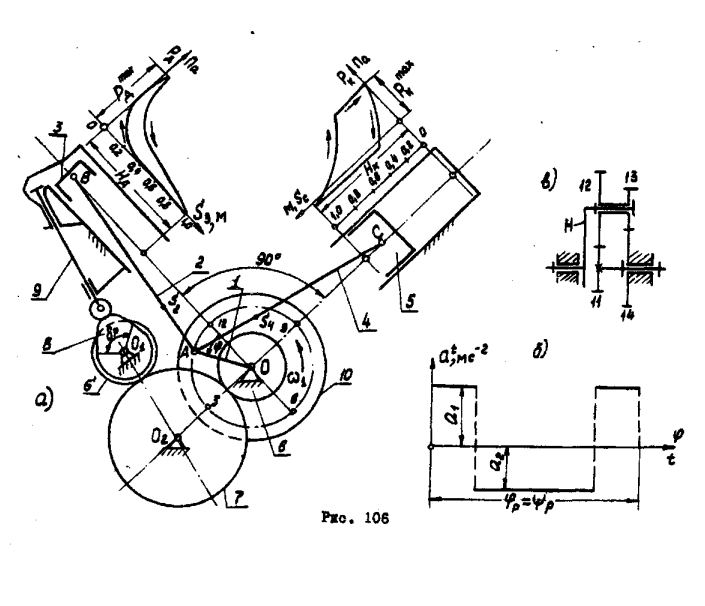

Техническое задание
ДВС-компрессорная установка ,предназначенная для перекачки газов ,-представляет собой У-образную поршневую машину , у которой слева расположен цилиндр двигателя внутреннего сгорания , а справа цилиндр компрессора .Кривошипно-ползунный механизм 1-2-3 и 1-4-5 обоих цилиндров одинаков , а диаметры поршней разные . Угол раазвала осей цилиндров равен 90 . Рабочие процессы в цилиндрах , протекающие при различных значениях максимального давления , соответствует одному повороту коленчатого вала . Для поддержания требующейся равномерности движения с заданным d установлен на коленчатом валу маховик 10 .При движении поршня 3 двигателя вниз происходит расширение продуктов сгорания и давление в цилиндре снижается от до ;
при движеннии вверх – всасывание и сжатие . При этом поршень 5 компрессора идет вначале вниз , всасывая газ , а затем , сжимая его и нагнетая в резервуар .
Для подержания установившегося режима должно выдерживаться равенство работ в левом и правом цилиндрах .
Характер изменения давления в цилиндрах по ходу поршней 3 и 5 представлен индикаторными диаграмамми ДВС и компрессора .
Перемещение клапанов ДВС осуществляется кулачковым механизмом 8-9 , расположенным на корпусе цилиндра и приводимым в движение зубчатой передачей 6-7-6’ от коленчатого вала 1 .
Для привода счетчика расхода используется планетарный мечанизм 11-12-13-14-H , центральное колесо которого соединено со счетчиком расхода , а водило H с валом .
Исходные данные
N по пор. | Наименование параметра. | Обозна-чение | Размер-ность | Числовые значения |
1. | Средняя скорость поршня компрессора | Vср | м/с | 5.2 |
2. | Частота вращения коленчатого вала | n1 | с-1 | 13.0 |
3. | Относительное положение центра масс шатуна 2 | lS2 | - | 0.32 |
4. | Относительное положение центра масс шатуна 4 | lS4 | - | 0.42 |
5. | Отношение длины шатуна 2 и 4 к длине кривошипа 1 | l4F | - | 4.5 |
6. | Диаметр цилиндра компрессора | d5 | м | 0.22 |
7. | Максимальное давление в цилиндре компрессора | МПа | 1.22 | |
8. | Масса шатуна 2 и 4 | m2=m4 | кг | 11 |
9. | Масса поршня 3 | m3 | кг | 11 |
10. | Масса поршня 5 | m5 | кг | 14 |
11. | Момент инерции шатуна относительно оси , проходящей через центр масс | | кг*м2 | 0.33 |
12. | Момент инерции коленчатого вала | | кг*м2 | 0.11 |
13. | Коэффициент неравномерности вращения вала 1 | d | - | 1/95 |
14. | Момент инерции вращающихся звеньев , приведенный к звену 1 (без маховика) | кг*м2 | 1.26 | |
15. | Угловая координата для силового расчета | j1 | град | 60 |
16. | Угол рабочего профиля кулачка | yP | град | 158 |
17. | Ход толкателя кулачка | h | м | 0.008 |
18. | Максимально допустимый угол давления в кулачковом механизме | [q] | град | 36 |
19. | Внеосность толкателя в кулачковом механизме | e | м | 0.005 |
20. | Отношение ускорений толкателя | a1/a2 | - | 1.5 |
21. | Модуль зубьев 6 и 7 | m | м | 0.006 |
22. | Число зубьев 6 , 7 | Z6 Z7 | - - | 11 22 |
23. | Угол наклона линии зуба для колес 6 , 7 | b | град | 20 |
24. | Число сателлитов планетарного редуктора | k | - | 3 |
25. | Передаточное отношение планетарного редуктора | UH-11 | - | 33 |
Чертежи

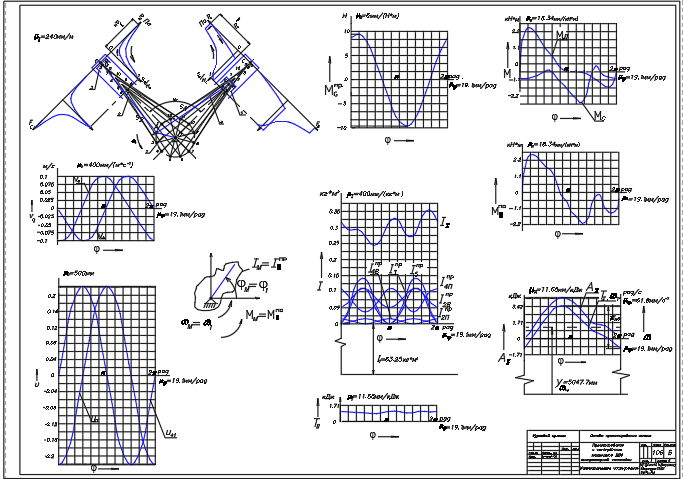

Лист 1 - Определение закона движения

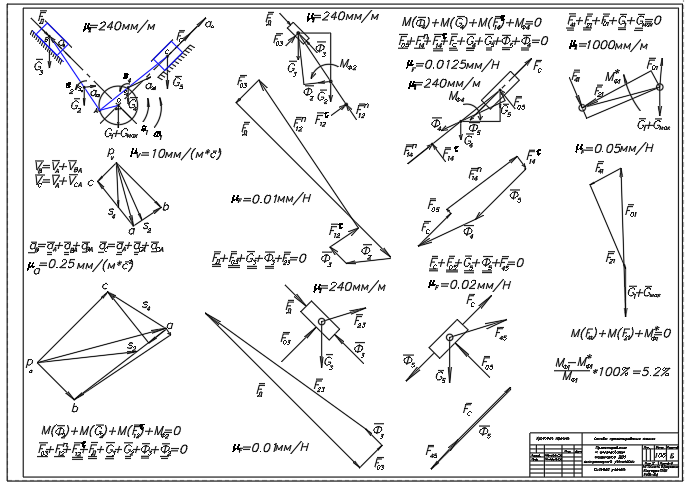

Лист 2 - Силовой расчет

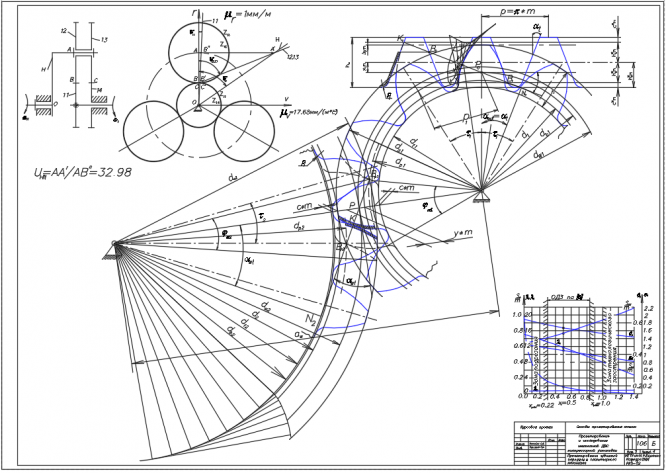

Лист 3 - Проектирование зубчатой передачи

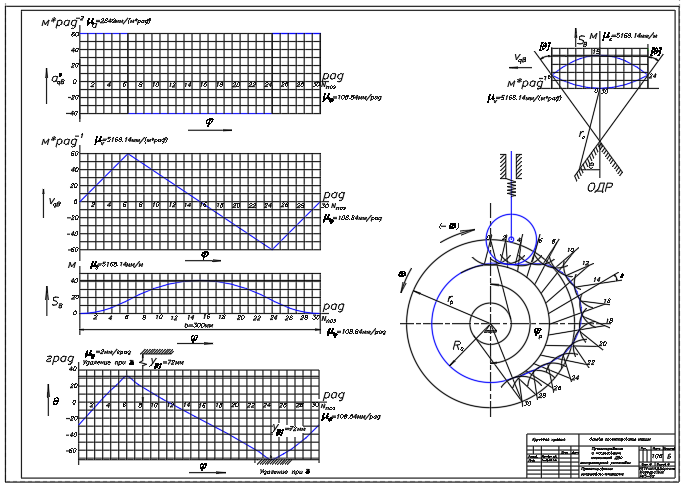

Лист 4 - Проектирование кулачкового механизма
Характеристики курсовой работы
Учебное заведение
Семестр
Номер задания
Вариант
Программы
Просмотров
408
Покупок
1
Качество
Идеальное компьютерное
Размер
550,49 Kb
Список файлов
- Лист (1).DWG 124,71 Kb
- Лист (2).DWG 171,79 Kb
- Лист (3).DWG 127,79 Kb
- Лист (4).DWG 86,32 Kb
- РПЗ.DOC 630 Kb
