РГЗ №1 - Вариант 0 - Подвариант 3
Часть 1
Сигналы и их характеристики- Сигнал определяется восьмизначным равномерным кодом согласно варианту и подварианту (табл. 1), где символ «0» соответствует нулевой посылке, а символ «1» – прямоугольному видеоимпульсу напряжения с амплитудным значением 10 В и длительностью 1 мкс.
| Вариант | Подвариант |
| 3 | |
| 0 | 11110101 |
- Записать математическую модель сигнала в виде линейной комбинации функций Хевисайда, построить временной график
- Найти спектр сигнала в базисе Уолша, построить спектральную диаграмму
- Найти спектральную плотность сигнала относительно ядра Фурье, построить графики её модуля и аргумента.
- Найти спектр периодической последовательности, полученной повторением данного сигнала, относительно комплексного базиса Фурье, построить амплитудную и фазовую спектральные диаграммы.
- Найти автокорреляционную функцию сигнала, построить график.
- Определить эффективную ширину спектра.
- Найти сигнал, который получается из заданного при воздействии фильтра с прямоугольной АЧХ и линейной ФЧХ (частота среза фильтра в МГц и крутизна ФЧХ в рад/МГц приведены в табл. 2), построить временной график полученного сигнала
| Вариант | 0 |
| Fср. | 3,0 |
| Подвариант | 3 |
| S | 0,7 |
- Найти сигнал, который получается из заданного при воздействии RC-фильтра НЧ с параметрами, указанными в табл. 3 ( в кОм, в мФ), построить временной график полученного сигнала
| Вариант | 0 |
| R | 3,0 |
| Подвариант | 3 |
| C | 0,7 |
Часть 2

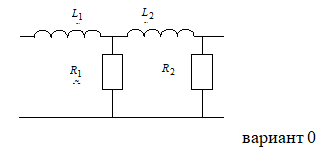

Линейные инвариантные к сдвигу цепи- ЛИС-цепь определяется схемой согласно варианту, ее параметры ( в кОм, в мкФ, в мГн ) – согласно подварианту.
| Подвариант | 3 |
| R1 | 1,9 |
| R2 | 1,3 |
| L1 | 1,5 |
| L2 | 1.2 |
Требуется
- Найти комплексную частотную характеристику цепи, построить графики АЧХ и ФЧХ
- Найти импульсную и переходную характеристики, построить графики
- Найти отклик цепи на заданный сигнал, построить график
